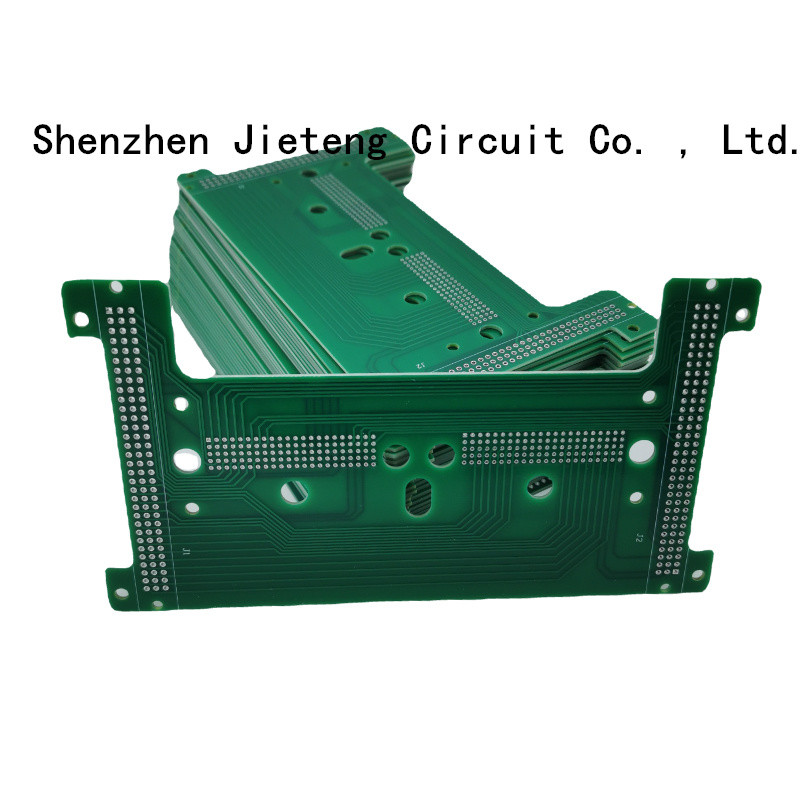

Rakitan Papan Sirkuit Cetak PCBA Tembaga Tebal ENIPIG Selesai

Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model Rogers FR4
Kuantitas min Order bisa dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum dalam karton kosong
Waktu pengiriman 5-8 hari pengiriman
Syarat-syarat pembayaran bisa dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ketebalan tembaga 1oz bahan dasar Rogers
Min. Min. line spacing spasi garis 0,2 mm Min. Min. line width lebar garis 0,075mm
Min. Min. hole size ukuran lubang 0,1 mm
Menyoroti

Tembaga pcba perakitan papan sirkuit cetak

,

ENIPIG pcba perakitan papan sirkuit cetak

,

ENIPIG papan sirkuit pcba

Tinggalkan pesan
Deskripsi Produk

perakitan papan sirkuit tercetak Pelat tembaga tebal 3OZ pelat kamera pengintai

Manufaktur PCB

Sebagai produsen PCB 14 tahun di Cina, FASTPCB menyediakan teknologi papan sirkuit tercetak terbaru dan standar kualitas tertinggi untuk industri elektronik.Anda dapat mempercayai kami untuk memenuhi permintaan Anda, mulai dari volume kecil hingga produksi massal, apa pun papan PCB yang paling sederhana atau yang paling rumit.



Pengalaman 20 Tahun
Terima Stardard: IPC III, Militer, Otomotif, Medcial, Kami menawarkan Anda kemampuan PCB yang diperluas: PCB Kaku, Fleksibel, Rigid-flex, papan HDI, PCB TG Tinggi



Hingga 48 lapisan prototipe PCB
Memproduksi papan PCB hingga 56 lapisan, Bahan baku: Fr4, Rogers, Arlon, Teflon, Taconic, Nelco, Isola, Ceramic, Metal core



Hingga 18 lapisan produksi massal
Mendukung proses permukaan PCB: HASL-LF, ENIG, Plating gold, Immersion tin, Immersion silver, ENIPIG, OSP

Rakitan Papan Sirkuit Cetak PCBA Tembaga Tebal ENIPIG Selesai 0

Kemampuan Manufaktur PCB:

Artikel Keterangan Kemampuan
Bahan Laminasi FR4, TG FR4 tinggi, frekuensi tinggi, tawas, FPC
Pemotongan Papan Jumlah lapisan 1-48
Min.thickness untuk lapisan dalam
(Ketebalan Cu tidak termasuk)
0,003”(0,07mm)
Ketebalan Papan Standar (0,1-4mm±10%)
Min. Tunggal/Ganda: 0,008±0,004”
4lapisan:0,01±0,008"
8lapisan:0,01±0,008"
Busur dan putar tidak lebih dari 7/1000
Berat Tembaga Berat Cu luar 0,5-4 0z
Berat Cu bagian dalam 0,5-3 0z
Pengeboran Ukuran min 0,0078”(0,2 mm)
Penyimpangan bor ±0,002″(0,05mm)
Toleransi lubang PTH ±0,002″(0,005mm)
Toleransi lubang NPTH ±0,002″(0,005mm)
Topeng solder Warna Hijau, putih, hitam, merah, biru…
Pembersihan topeng solder minimum 0,003″(0,07 mm)
Ketebalan (0,012*0,017 mm)
Layar sutra Warna putih, hitam, kuning, biru…
Ukuran min 0,006″(0,15mm)
Pengadaan Komponen Ya
Toleransi PCB ±5%
Ukuran Maks Papan Selesai 700 * 460mm
MOQ TIDAK ADA MOQ (1pcs)
Permukaan Selesai HASL, ENIG, perak perendaman, timah perendaman, OSP…
Garis Besar PCB Persegi, lingkaran, tidak beraturan (dengan jig)
Kemasan QFN,BGA,SSOP,PLCC,LGA
Sub-perakitan Plastik, logam, layar
Garis/Ruang Min 0,075/0,075mm



Kami memiliki tim penjualan profesional yang tersedia untuk membantu Anda dengan Manufaktur PCB, Kirim file PCB Anda (FILE GERBER) keDapatkan Penawaran Gratis Sekarang!



JASA DESAIN PCB
Desain PCB mengacu pada desain skematik papan sirkuit tercetak, yang perlu mempertimbangkan tata letak koneksi eksternal, tata letak komponen elektronik internal yang optimal, tata letak sambungan logam dan lubang yang optimal, dan faktor lainnya.Desain PCB yang sangat baik dapat menghemat biaya produksi, mencapai kinerja sirkuit yang baik, dan kinerja pembuangan panas.TEKNOLOGI WINTAI.berkomitmen untuk produk dan layanan PCB yang hemat biaya, menyediakan desain PCB, pembuatan papan PCB, pemeriksaan PCB, tambalan SMT, layanan komponen, dll.
