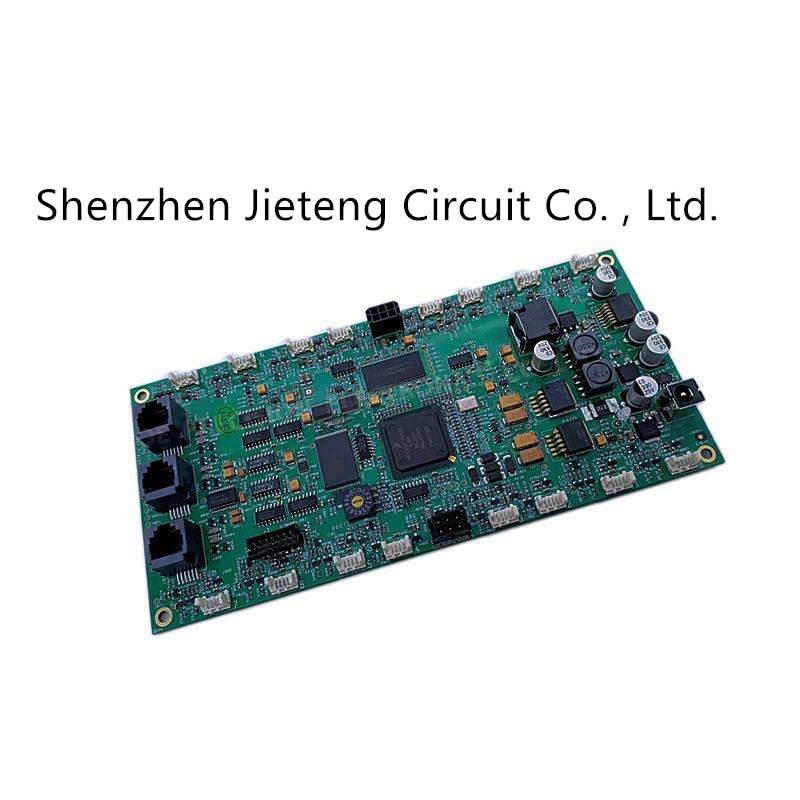

OEM 18um-70um Majelis PCB Papan Sirkuit Cetak Fleksibel

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model Rogers FR4
Kuantitas min Order bisa dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum dalam karton kosong
Waktu pengiriman 5-8 hari pengiriman
Syarat-syarat pembayaran bisa dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ketebalan Papan 1,6mm bahan dasar CEM-1
Min. Min. line spacing spasi garis 0,2 mm Warna topeng solder Hijau
Layanan pengujian Uji-E standar PCB IPC-A-610 D
Menyoroti

Papan sirkuit cetak fleksibel 18um

,

papan sirkuit cetak fleksibel 70um

,

perakitan sirkuit cetak 18um
Tinggalkan pesan
Deskripsi Produk

Produsen papan PCB merakit papan sirkuit tercetak multilayer

Detail penting

Jenis:
pcba elektronik konsumen
Tempat asal:
Guangdong, Cina
Jenis Pemasok:
OEM/ODM
Ketebalan tembaga:
18-70um
Bahan dasar::
FR4
Ketebalan::
0,4/0,6/0,8/1,0/1,2/1,6/2,0 ..
Bukaan terkecil::
0,2 mm
Pengobatan permukaan::
OSP, timah, penyemprotan, pelapisan emas





















PROYEK
KAPASITAS PENGOLAHAN
PENJELASAN PROSES DETAIL
Nomor Lapisan Produksi
1~10 lantai
Menurut dokumen desain, 1 ~ 10 lapis pelat berlubang dapat dibuat.
Ukuran maksimum
600x600mm
Ukurannya terlalu besar untuk melewati mesin V-cut di bawah.
Ukuran Minimal
7x7mm
7mm perlu ditinjau
Toleransi Kontur
±0,15mm
Toleransi bentuk pelat V-cut 0,15mm
Spesifikasi Ketebalan Plat
0,4 ~ 3,2mm
0,4/0,6/0,8/1,0/1,2/1,6/2,0 ..
Toleransi Ketebalan
±10%
Deposisi tembaga, ketahanan solder, penyemprotan timah dan proses lainnya akan mempengaruhi ketebalan pelat.
Batasi Lebar Garis
5 juta(0,127mm)
Lebar garis lebih besar dari 6mil(0,15mm) sebanyak mungkin.
Batasi Jarak Garis
5 juta(0,127mm)
Jarak baris harus lebih besar dari 6mll (0,15mm) sebanyak mungkin.
Ketebalan Tembaga Selesai
1oz(35um)
1oz adalah ketebalan baja konvensional, yang dapat ditingkatkan menjadi 20z dan 3oz.
Pengeboran Mekanik
0,25 ~ 6,3mm
0,25 adalah bukaan minimum dan 6,3 adalah bukaan maksimum.
Toleransi Lubang
± 0,075mm
Toleransi ini berada dalam kisaran kualifikasi yang diizinkan.
Karakter Minimal
Lebar ≥0.15mm/ tinggi ≥ 0.85mm
Karakter terlalu kecil, yang dapat menyebabkan ambiguitas.
Jarak Dari Garis Ke Bentuk
≥12mil(0,3mm)
Jaga jarak aman saat gong atau V-cut.
Jenis Ketahanan Pengelasan
Tinta fotosensitif/tinta matte
Minyak hijau / biru / putih / hitam / merah / ungu
Teka-teki tanpa spasi
Omm
Selama pengiriman pengenaan, izin perantara adalah 0.
Teka-teki Berjarak
1,5mm
Ketika jarak sambatan kurang dari 1,5 mm, kesulitan tepi gong akan meningkat.



OEM 18um-70um Majelis PCB Papan Sirkuit Cetak Fleksibel 0
