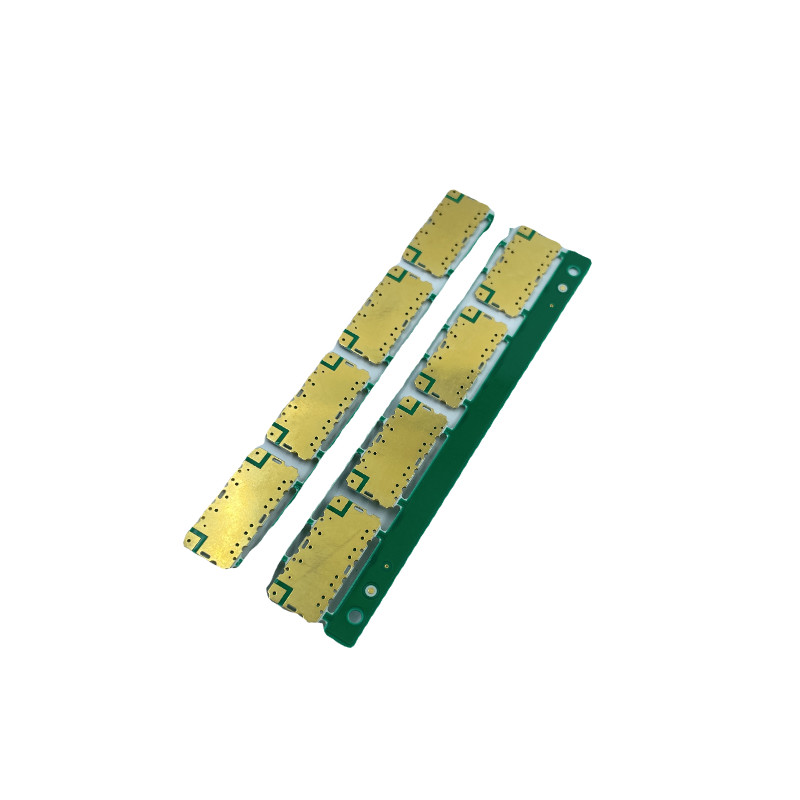

Jam Alarm Papan Sirkuit PCBA, Majelis Papan PCB Tebal Tembaga 1oz

  • Alarm Clock PCBA Circuit Board , 1oz Copper Thickness PCB Board Assembly
  • Alarm Clock PCBA Circuit Board , 1oz Copper Thickness PCB Board Assembly
Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model PCBA
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum batin, karton standar luar
Waktu pengiriman 5-8 hari untuk pengiriman
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 100000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Bahan dasar FR-4 Ketebalan tembaga 1oz
Min. Spasi Baris 0,1 mm Ketebalan Papan 1,6mm
Min. Min. line width lebar garis 0,2 mm Finishing Permukaan ENIG, atau bisa Disesuaikan
Menyoroti

Papan Sirkuit PCBA 1oz

,

Papan Sirkuit PCBA 0.1mm

,

Perakitan Papan PCB ENIG
Tinggalkan pesan
Deskripsi Produk

Pabrik langsung jam alarm desain papan sirkuit PCBA preferensial grosir




Nomor model:
PCB-01
Jenis:
PCB multilayer, Satu atap
Tempat asal:
Guangdong, Cina
Nama merk:
JIETENG
Jumlah Lapisan:
4 lapis
Bahan dasar:
FR-4
Ketebalan tembaga:
1OZ
Ketebalan papan:
1,6mm
Min.Ukuran Lubang:
0,15mm
Min.Lebar Garis:
3 juta
Min.Penspasian Baris:
3 juta
Finishing Permukaan:
ENIG, atau bisa Disesuaikan
Ukuran papan:
250 * 250mm, atau dapat Disesuaikan
Nama Produk:
4 Lapisan PCB
Kata kunci:
Pabrik PCB 4L
MOQ:
1 buah
Layanan Pengujian:
Pengujian AOI 100%.
Sertifikat:
ISO/RoHS/IATF16949
Melayani:
OEM multi layer pcb Layanan Disediakan
Sesuaikan:
Produsen PCB emas perendaman
Aplikasi:
Elektronik Konsumen
Proses perakitan PCB:
DIP SMT Majelis PCB







Kemampuan Standar PCB JINHUA
Barang Proses Kemampuan Manufaktur Komentar
1 Finishing Permukaan HASL, HASL LF, ENIG, pelapisan jari emas, OSP, Immersion Ag,
Immersion Sn, Carbon Ink, peelable mask, plug vias dengan resin
2 Ketebalan Papan 0,1 MM ~ 8,0 MM
3 Lapisan 1 ~ 32 L
4 Bahan Merek: KB, ITEQ, Shengyi, Huazheng, NanYa, CEM, Arlon, Rogers, Teflon, Polimida, panasonic, Basis Aluminium, Bebas Halogen, Masker Solder Peters, pita suhu tinggi Kapton, Tinta Taiyo
TG: rendah ke tinggi, TG135 hingga TG180;CTI: 175 hingga 600
5 Ukuran Papan Ukuran papan maks: 650 x 1200 MM;Ukuran papan minimum: 3*3 MM
6 Lapisan dalam (1) ring of line: satu sisi 4mil Rasio aspek: 10: 1
(2) jejak min w/s untuk 1 OZ:3 juta/2,6 juta Ketebalan tembaga jadi maksimal: 18/18 ons
(3) jarak lubang ke garis atau pad: min 6mil
7 Pengeboran (1) min ukuran lubang jadi: laser 0,1 mm mekanis 0,15 mm
(2) Toleransi ukuran lubang PTH: ± 3 juta, Toleransi ukuran lubang NPTH: ± 2 juta toleransi pendaftaran posisi lubang: ± 2 juta
(3) ukuran slot minimum: 0,55 mm
8 Lapisan luar (1) 1oz: 3/3 juta, 2oz:5/5 juta Ketebalan tembaga jadi maksimal: 18/18 ons
9 Pelapisan (1) ketebalan dinding lubang tembaga 1-10 mil
(2) 10:1
10 Topeng solder (1) min jembatan soldermaks 4mil min PAD 20 jt
11 Layar sutra Warna: putih, hitam, kuning, merah... dll. Nomor seri, Barcode, kode QR
12 Pembuatan profil (1) Toleransi garis luar: ± 0,1 mm
(2) Sudut V-CUT: 30 derajat & 45 derajat min lebar V-Cut 75 MM
(3) Kedalaman: Ketebalan papan≥1,2 mm Tetap tebal: 1/3;
Ketebalan papan≤1,2 mm, ketebalan tetap 20 mil (0,5 mm)		 min jarak V-Cut ke tembaga 0,4 MM
(4) Sudut/kedalaman kemiringan: 20°/1,8 mm;30° /1,0 mm;45°/0,5 mm;toleransi:± 5°/± 0,2 mm
13 Busur dan Putar 1L≤1.0% 2L≤0.75% Multi lapisan≤0.75%
14 Kapasitas Bulanan 120.000M2



Lapisan Giliran Cepat/Waktu Biasa Produksi massal
2L 24 jam/4-5 hari 8-10 hari
4L 48 jam/6-7 hari 10-12 hari
6L 72 jam/7-8 hari 12-14 hari
8L 72 jam/8-10 hari 16-18 hari
10L 96 jam/12-14 hari 18-20 hari
