Papan Sirkuit Lapisan Ganda PCB, Papan Sirkuit Pengontrol Bahan Dasar FR4

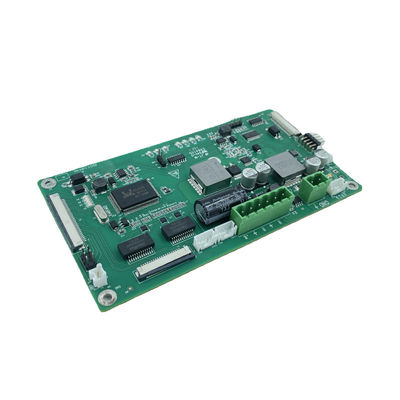

  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model PCBA
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum batin, karton standar luar
Waktu pengiriman 5-8 hari untuk pengiriman
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Jumlah lapisan 1-8 lapisan Bahan dasar FR4
Ketebalan tembaga 1oz Ketebalan Papan 1,6mm
Ukuran papan PCB Sisi Ganda Topeng solder hijau Hitam
Menyoroti

1oz Papan Sirkuit Lapisan Ganda

,

Papan Sirkuit Pengontrol 1.6mm

,

Papan Sirkuit Catu Daya FR4
Tinggalkan pesan
Deskripsi Produk

PCB double-layer papan sirkuit controller papan sirkuit satu sisi power supply papan sirkuit produksi produsen papan sirkuit LED

Detail penting
Nomor model:
FR-4
Jenis:
Pembuatan PCB
Tempat asal:
Guangdong, Cina
Nama merk:
JIETENG
Jumlah Lapisan:
1-8 lapisan
Bahan dasar:
FR4
Ketebalan tembaga:
1oz
Ketebalan papan:
1,6mm
Min.Ukuran Lubang:
0,2 mm
Min.Lebar Garis:
0,1 mm
Min.Penspasian Baris:
0,1 mm
Finishing Permukaan:
Hasl bebas timah, Enig
Ukuran papan:
PCB Sisi Ganda
Topeng solder:
Hijau Hitam
Layar sutra:
Putih
Tes:
Uji Probe Terbang, Uji-rig
Aplikasi:
Perangkat Elektronik






Barang Spesifikasi
1 Jumlah Lapisan 1-16 Lapisan (standar)
2 Bahan FR4, Aluminium, FPC
3 Permukaan Selesai HASL(LF), Pelapisan emas, Enig, Emas perendaman,Timah Perendaman, OSP
4 Selesai Ketebalan Papan 0,2mm-6,00 mm(8mil-126mil)
5 Ketebalan Tembaga 1/2 ons min;12 ons maks
6 Topeng solder Hijau / Hitam / Putih / Merah / Biru / Kuning
7 Lebar Min.Trace & Penspasian Garis 0,075mm/0,1mm(3mil/4mil)
8 Min.Lubang Diameter untuk Pengeboran CNC 0,1mm(4mil)
9 Min.Lubang Diameter untuk meninju 0.9mm(35mil)
10 Ukuran panel terbesar 610mm * 508mm
11 Posisi Lubang +/-0,075mm(3mil) Pengeboran CNC
12 Lebar Konduktor (W) 0,05mm(2mil)atau;+/-20% dari karya seni asli
13 Diameter Lubang (H) PTH L:+/-0,075mm(3mil);Non-PTH L:+/-0,05mm(2mil)
14 Garis Besar Toleransi 0,125mm(5mil) Perutean CNC;+/- 0,15mm(6mil) dengan Meninju
15 Bengkok & Putar 0,70%
16 Ketahanan Isolasi 10Kohm-20Mohm
17 Daya konduksi <50ohm
18 Uji Tegangan 10-300V
19 Ukuran Panel 110×100mm(min);660×600mm(maks)
20 Misregistrasi berlapis-lapis 4 lapisan: maks 0,15mm(6mil);6 lapisan:maks 0,25mm(10mil)
21 Min.spacing antara tepi lubang ke pola sirkuitdari lapisan dalam 0,25mm(10mil)
22 Min.spasi antara papan ouline ke sirkuitpoladari lapisan dalam 0,25mm(10mil)
23 Toleransi ketebalan papan 4 lapisan:+/-0,13mm(5mil);6 lapisan:+/-0,15mm(6mil)
24 Kontrol Impedansi +/-10%
25 Impendansi yang berbeda +-/10%
