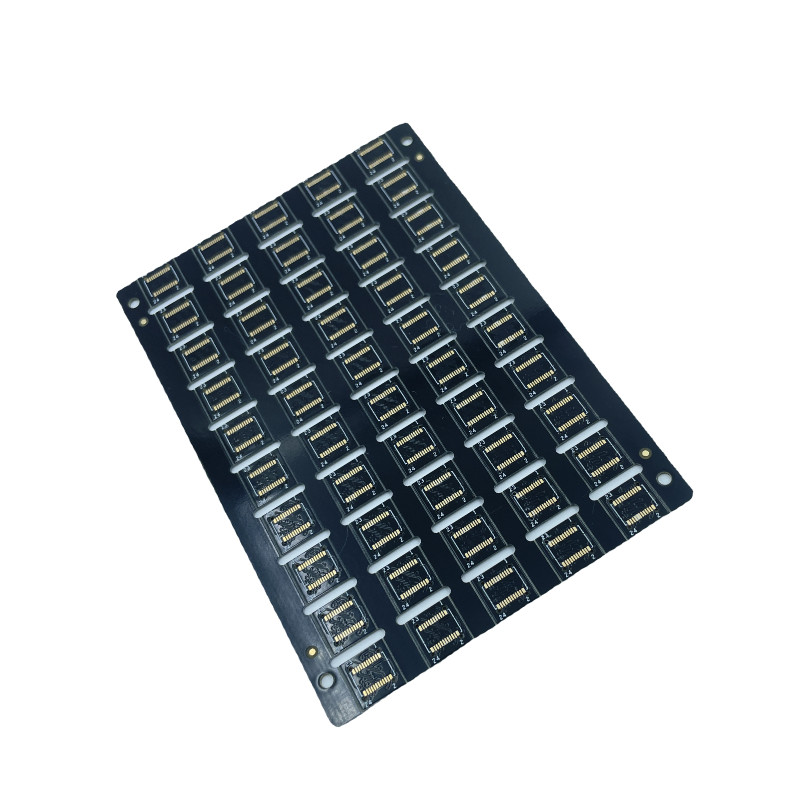

2-32 Lapisan Papan Sirkuit PCB Untuk Instrumen Fisioterapi Jerawat Wajah

  • 2-32 Layers PCB Circuit Board For Facial Acne Physiotherapy Instrument
Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model PCBA
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum batin, karton standar luar
Waktu pengiriman 5-8 hari untuk pengiriman
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ukuran PCB 330x50-250mm Kapasitas pengumpan Slot 42/84 (opsi)
Kecepatan 26000 chip / jam bahan Baja
Waktu memimpin 1-3 hari setelah pembayaran Jumlah lapisan 2 - 32 Lapisan
Menyoroti

Papan Sirkuit PCB 6mm

,

Papan Sirkuit PCB HASL

,

Layanan Perakitan SMT 32 Lapisan
Tinggalkan pesan
Deskripsi Produk

Pengembangan papan sirkuit PCB untuk instrumen fisioterapi jerawat wajah



Nomor model:
Majelis PCB & PCB Kustom
Jenis:
PCB multilayer
Tempat asal:
Guangdong, Cina
Nama merk:
JIETENG
Jumlah Lapisan:
2 - 32 Lapisan
Bahan dasar:
FR-4/CEM-1/CEM-3/Polyimild/PTFE/Rogers
Ketebalan tembaga:
0,4-2mil(10-50um)
Ketebalan papan:
0,2-6mm
Min.Ukuran Lubang:
0,1mm(4mil) untuk HDI / 0,15mm(6mil)
Min.Lebar Garis:
0,075mm/0,075mm(3mil/3mil)
Min.Penspasian Baris:
0,003''
Finishing Permukaan:
HASL/OSP/Ag/ENIG/ENEPIG/perendaman perak/Timah
Ukuran papan:
Kebiasaan
Topeng solder:
Hijau.Merah.Putih.Hitam
Lapisan:
2-32 Lapisan
Ketebalan papan:
0,2-6mm
Kesenjangan garis minimum:
±15%
Ukuran papan maksimum:
610*460mm
Sertifikat:
ISO/RoHS/TS16949
Layanan Pengujian:
100% pengujian-E
Aplikasi:
Perangkat Elektronik
Waktu pengiriman:
3-12 hari
Kemasan:
Paket ESD






































































Deskripsi Produk
Jalur SMT
10 Baris
Kapasitas
8 Juta Penempatan Per Hari
Ukuran Papan Maks
680*550mm Terkecil: 0,25"*0,25"
Ukuran Komponen Min
0201-54 sq.mm (0,084 sq.inch), Konektor Panjang, CSP, BGA, QFP

Kecepatan
0,15 detik/keping, 0,7 detik/QFP


gelombang-Solder
Lebar Max.PCB: 450mm

Lebar Min.PCB: tidak terbatas

Tinggi Komponen: Top 120mm/Bot 15mm



Keringat-Solder
Jenis Logam: Bagian, Utuh, Tatahan, Langkah Samping

Bahan Logam: Tembaga, Aluminium

Permukaan Akhir: Pelapisan Au, Pelapisan Perak, Pelapisan Sn

Tingkat Kandung Kemih Udara: kurang dari 20%

Tekan-pas
Rentang Tekan: 0-50KN

Ukuran Max.PCB: 800 * 600mm

Jenis Perakitan
SMT dan Melalui lubang

Jenis Solder
Pasta Solder Larut Air, Timbal dan Bebas Timbal

Format File
Bill of Material, File Gerber, File Pick-N-Place (XYRS)

Jenis Layanan
Turn-Key, Turn-Kye Parsial atau Konsinyasi

Kemasan Komponen
Potong Pita, Gulungan Tabung Lepas, Suku Cadang

Putar Waktu
1-15 hari

Pengujian
Inspeksi XRAY, Pengujian AOI TIK, Probe Terbang, Burn-in, Uji Fungsi
