Prototipe Papan PCB Impedansi Emas 8 Lapisan Perendaman FR4 S1150G
| Tempat asal | Cina |
|---|---|
| Nama merek | JIETENG |
| Sertifikasi | ISO/TS16949/RoHS/TS16949 |
| Nomor model | FR4 |
| Kuantitas min Order | Dapat dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | Karton kosong, dikemas vakum |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | Dapat dinegosiasikan |
| Menyediakan kemampuan | 150000 meter persegi/tahun |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Bahan dasar | FR-4 | Ketebalan Tembaga | 1oz |
|---|---|---|---|
| Jenis | Papan elektronik | Warna topeng solder | hijau |
| Papan PCB tebal | 1,6mm | Min. Min. line distance/space jarak garis/ruang | 4/4 juta |
| Menyoroti | Immersion Gold PCB Board Prototype,8 Layer PCB Board Prototype,1OZ PCB Board Assembly |
||
Deskripsi Produk

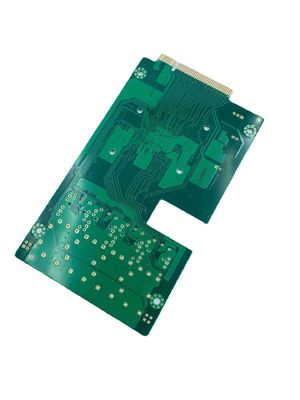

Prototipe papan PCB impedansi emas perendaman 8 lapis FR4 S1150G
Papan sirkuit PCB 8 lapis
Kemampuan Ketebalan PCB: Ketebalan PCB dapat berkisar dari 0,2 hingga 4,0 mm.Namun, papan yang lebih tipis dari 0,2 mm atau lebih tebal dari 4 mm perlu ditinjau.Jika ketebalan papan 0,6 mm atau kurang, PCB tidak dapat memiliki permukaan akhir HASL.
Ketebalan tembaga: Ketebalan minimum lapisan tembaga dasar dalam dan luar bisa mencapai 0,3/0,5oz, ketebalan maksimum bisa mencapai 3oz, dan tingkat lanjut bisa mencapai 4-6oz.
Toleransi Bend and Twist: PCB memiliki toleransi tikungan dan puntiran 0,075%.
Ukuran lubang minimum: Ukuran lubang minimum PCB bisa 0,15mm, tetapi papan dengan lubang lebih kecil dari 0,15mm perlu ditinjau.
Kapasitas pengeboran minimum HDI: Ukuran pengeboran minimum PCB adalah 0,08-0,10 mm.
Kemampuan pelacakan/izin PCB: Kemampuan pelacakan/izin PCB hingga 3mil (0,075mm).
Metode Outline PCB: Outline PCB dapat menggunakan routing, V-CUT atau punching.
Kemampuan Ketebalan Topeng Solder: PCB dapat memiliki ketebalan topeng solder standar 15-20um atau ketebalan premium 35um.
Kemampuan lebar jembatan topeng solder minimum: Kemampuan lebar jembatan topeng solder minimum adalah 4 juta untuk warna hijau dan 4,8 juta untuk warna lain.
Kemampuan mengisi topeng solder: PCB dapat memiliki lubang pengisian topeng solder dengan diameter 0,1-0,5mm.
Warna topeng solder: Topeng solder bisa berwarna hijau, hijau matte, biru, biru matte, hitam, hitam matte, kuning, merah, putih atau warna lain.
Sablon sutra PCB: Sablon sutra PCB bisa berwarna putih, hitam, atau warna lain bisa dipilih sesuai kebutuhan.
| Jumlah lapisan: | 8 lapisan | Laminasi papan sirkuit: | FR4 |
| Ketebalan Tembaga yang berbeda: | 1/1/1/1OZ | Papan PCB tebal: | 1,6MM |
| Lubang pengeboran Mekanik Terkecil: | 0,20 mm | Min.jarak garis/spasi: | 4/4 juta |
| Warna topeng solder: | KS warna hijau | Warna legenda: | warna putih |
| Permukaan PCB selesai: | Perendaman Emas | Profil dewan: | Penggilingan |
| Aplikasi Papan PCB: | kontrol industri | ||
| Meminta persyaratan khusus: | kontrol impedansi | ||
Sirkuit Jieteng Shenzhen Co., Ltd.
Mengkhususkan diri dalam produksi berbagai jenis papan sirkuit PCB
