FR4 TG135 2 Lapisan PCB, ENIG 2u Permukaan 0,075mm PCB SMT Majelis
| Tempat asal | Cina |
|---|---|
| Nama merek | JIETENG |
| Sertifikasi | ISO/TS16949/RoHS/TS16949 |
| Nomor model | FR4 |
| Kuantitas min Order | Dapat dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | Karton kosong, dikemas vakum |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | Dapat dinegosiasikan |
| Menyediakan kemampuan | 150000 meter persegi/tahun |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Ketebalan Tembaga | 1oz | Bahan dasar | FR-4 |
|---|---|---|---|
| Min. Spasi Baris | 0,1 mm | Topeng solder | Hitam Hijau Biru |
| Barang | PCBA LED ODM OEM | Aplikasi | mainan elektronik |
| Menyoroti | FR4 TG135 2 Lapisan PCB,ENIG 2 Lapisan PCB,Majelis SMT PCB 0 |
||
Deskripsi Produk

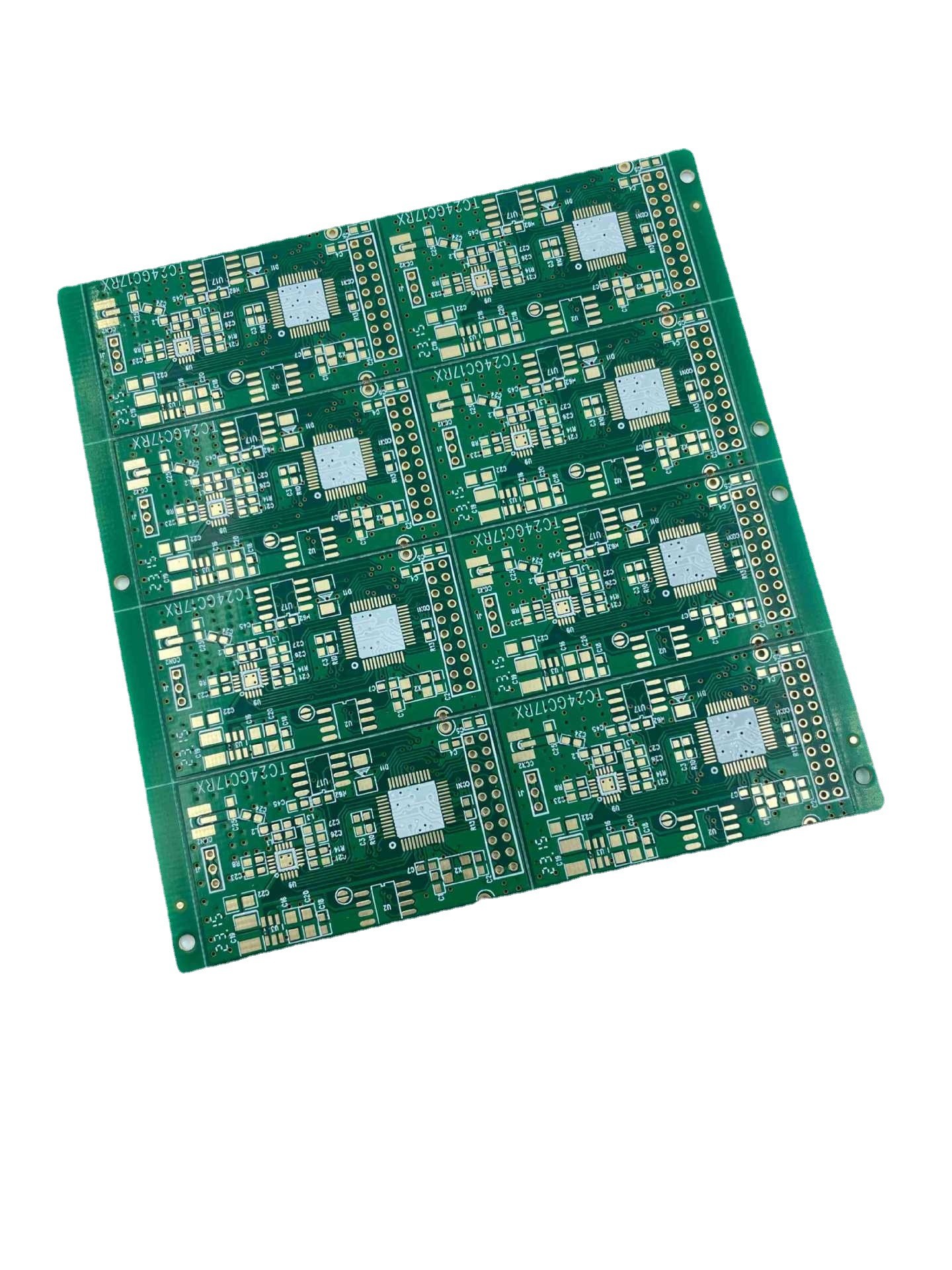

FR4 TG135 2 lapis PCB ENIG 2u permukaan 0,075mm
FR4 TG135 adalah bahan substrat yang digunakan dalam pembuatan papan sirkuit tercetak (PCB).Temperatur transisi gelas (Tg) 135°C menunjukkan bahwa ia dapat menahan suhu sedang selama pengoperasian tanpa kehilangan sifat mekanik atau elektriknya.PCB 2 lapis yang dibuat dengan bahan FR4 TG135 mengacu pada PCB dengan dua lapis bahan substrat dan jejak tembaga.
ENIG (Electroless Nickel Immersion Gold) adalah perawatan permukaan yang diterapkan pada jejak tembaga dan bantalan pada permukaan PCB.Ini melibatkan penyetoran lapisan nikel di atas tembaga, diikuti dengan lapisan emas pencelupan.Perawatan permukaan ini memberikan perlindungan yang sangat baik terhadap oksidasi dan bentuk korosi lainnya dan sering digunakan dalam aplikasi dengan keandalan tinggi.
Permukaan 2u mengacu pada ketebalan lapisan emas pada lapisan akhir ENIG.Permukaan 2u berarti lapisan emas pencelupan setebal 2 mikron, yang merupakan ketebalan standar untuk banyak pelapis ENIG.
0,075 mm (75 mikron) mengacu pada kemampuan track/clearance minimum dari PCB.Ini berarti bahwa jarak minimum antara dua garis tembaga pada permukaan PCB adalah 0,075mm, yang menunjukkan bahwa PCB cocok untuk aplikasi kepadatan tinggi di mana ruang berada pada harga premium.
| Lapisan PCB | 2L | bahan PCB | FR4 |
| Ketebalan tembaga | 1/1/1/1OZ | ketebalan PCB | 1.0MM |
| Min.ukuran lubang | 0,2 mm | Jalur/celah Min.PCB: | 3/3 juta |
| Masker solder PCB | Hijau | layar sutra PCB | Putih |
| Permukaan PCB selesai | ENIG 2u | garis besar PCB | Perutean/V-CUT |
| Aplikasi | mainan elektronik | ||
| Persyaratan khusus: | ruang dan celah garis kecil: 3 / 3mil / mnt.melalui lubang ukuran 0.15mm | ||
Sirkuit Jieteng Shenzhen Co., Ltd.
Sejak didirikan pada tahun 2009, telah berkomitmen untuk memproduksi papan sirkuit PCB
