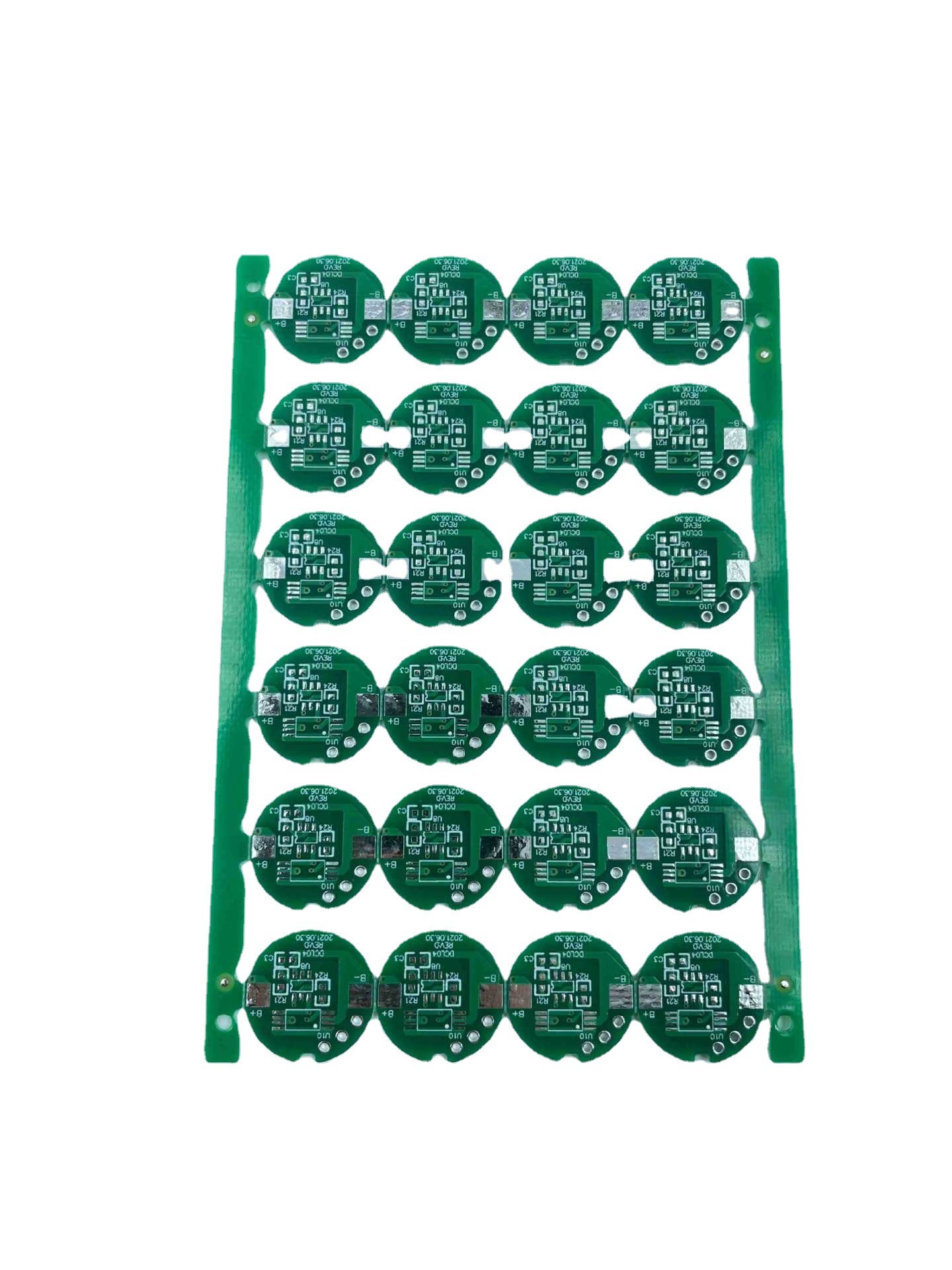

cem-3 FR4 Multilayer PCB Circuit Board HASL Finishing Permukaan

  • cem-3 FR4 Multilayer PCB Circuit Board HASL Surface Finishing
Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model PCBA
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum batin, karton standar luar
Waktu pengiriman 5-8 hari untuk pengiriman
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Ketebalan papan 0,2-6,0mm Min. Lebar Garis 0,1 0mm
Ketebalan Tembaga 1/2 Oz Min Bahan dasar FR-4/Aluminium/Keramik/Cem-3
Min. Spasi Baris 0,003" Jenis papan Kaku, Fleksibel, Kaku-fleksibel
Menyoroti

0.003" Multilayer PCB Circuit Board

,

003 "Papan Sirkuit PCB Multilayer

,

Papan Sirkuit PCB Multilayer Cem-3
Tinggalkan pesan
Deskripsi Produk

Produsen PCB Papan Sirkuit PCB Multilayer FR4



Detail penting
Nomor model:
PCB
Tempat asal:
Guangdong, Cina
Nama merk:
JIETENG
Jumlah Lapisan:
4 Lapisan
Bahan dasar:
FR4
Ketebalan tembaga:
1oz
Ketebalan papan:
1,6mm
Min.Ukuran Lubang:
4 juta
Min.Lebar Garis:
4 juta
Min.Penspasian Baris:
6 juta
Finishing Permukaan:
HASL
Ukuran papan:
123*108mm
Maks.ukuran panel (selesai) (mm):
880*580
Maks.ukuran panel kerja (mm):
914*602
Maks.ketebalan papan (mm):
12
Maks.lapisan atas (L):
40
Aspek:
30:1(Lubang min.:0,4mm)
Garis lebar/spasi (mm):
0,075/0,075
Kemampuan bor belakang:
Ya
Toleransi bor belakang (mm):
±0,05
Toleransi lubang pas tekan (mm):
±0,05
Jenis perawatan permukaan:
OSP, perak murni, ENIG



Spesifikasi Teknis Untuk PCB
Jumlah Lapisan 1,2,4 atau 6, hingga 32 lapisan
Bentuk Papan Retangular, bulat, slot, guntingan, kompleks, tidak beraturan
Tipe Papan Kaku, Fleksibel, Kaku-fleksibel
Bahan Papan FR-4 glass epoxy, FR-4 high Tg, sesuai dengan Rohs, Aluminium, Rogers, dll.
Pemotongan Papan Shear, V-score, Tab-routed
Ketebalan Papan 0,2-4,0mm, Lenturkan 0,01-0,25mm
Berat Tembaga 1.0, 1.5, 2.0 ons
Topeng solder LPI hijau dua sisi, Juga mendukung Merah, Putih, Kuning, Biru, Hitam
Layar Sutra Dua sisi atau satu sisi dalam warna putih, kuning, hitam, atau negatif
Layar Sutra Min Garis Lebar 0,006'' atau 0,15 mm
Dimensi Papan Maks 20 inci * 20 inci atau 500mm * 500mm
Min Jejak/Gap 0,10 mm, atau 4 mil
Diameter Lubang Bor Min 0,01'',0,25 mm, atau 10 mil
Permukaan Selesai HASL, Nikel, Emas Perendaman, Timah Perendaman, Perak Perendaman, OSP, dll.
Toleransi Ketebalan Papan ±10%
Toleransi Berat Tembaga ± 0,25 ons
Lebar Slot Minimal 0,12 '', 3,0 mm, atau 120 mil
Kedalaman V-Skor 20-25% dari ketebalan papan
Format File Desain Gerber RS-274,274D,Elang dan DXF,DWG AutoCAD
