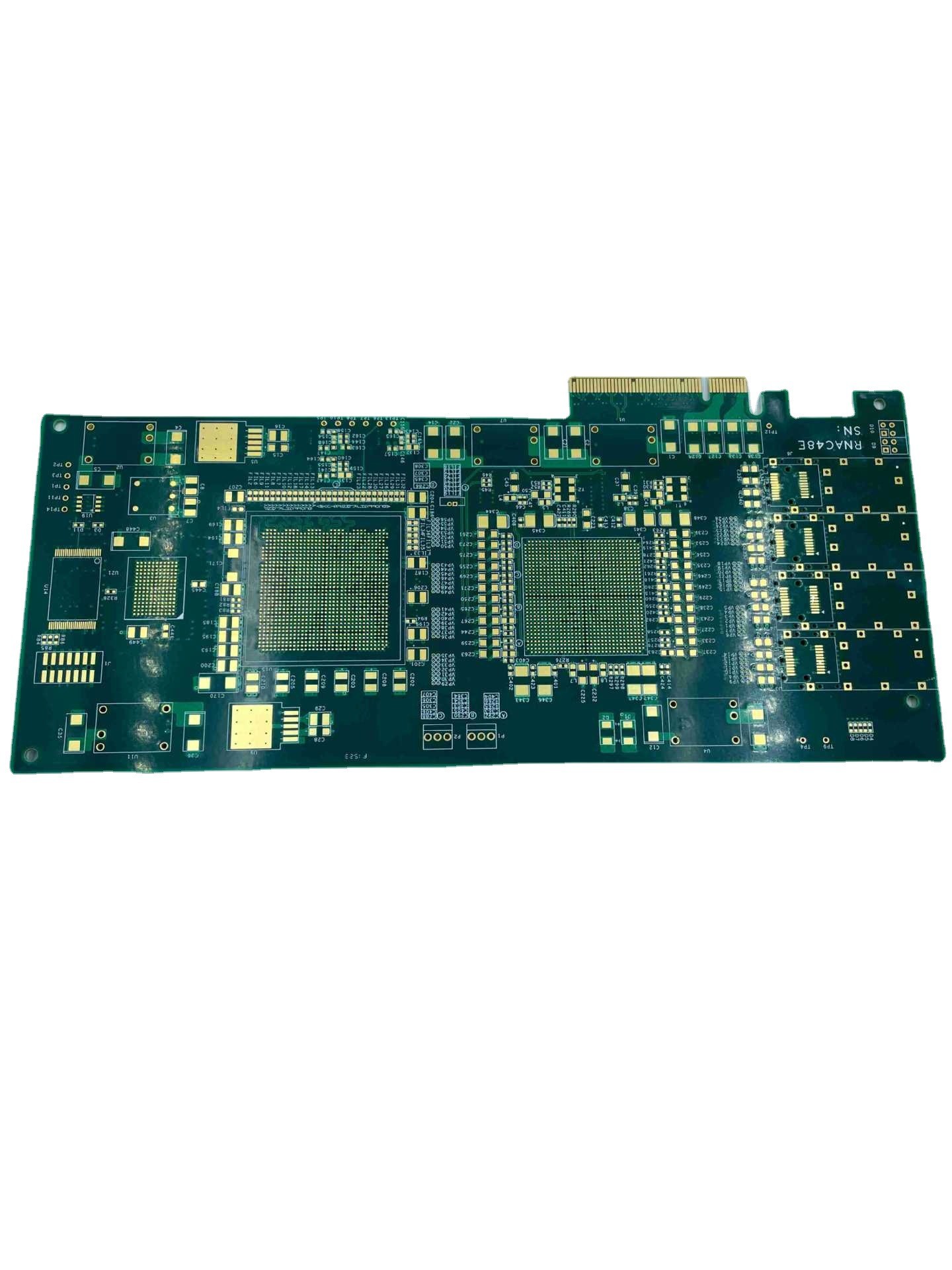

Papan PCB FR4 Tebal Dua Sisi 2mm 6mil Immersion Gold
Tempat asal | Cina |
---|---|
Nama merek | JIETENG |
Sertifikasi | ISO/TS16949/RoHS/TS16949 |
Nomor model | FR4 |
Kuantitas min Order | Dapat dinegosiasikan |
Harga | negotiable |
Kemasan rincian | Karton kosong, dikemas vakum |
Waktu pengiriman | 5-8 hari kerja |
Syarat-syarat pembayaran | Dapat dinegosiasikan |
Menyediakan kemampuan | 150000 meter persegi/tahun |

Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xBahan papan | FR4 | Ketebalan papan | 1,6mm |
---|---|---|---|
Jenis papan | Dua sisi | Ketebalan Tembaga | 1oz |
Waktu Pimpin | 7-10 hari | Ukuran Lubang Min | 0,2 mm |
Jarak Baris Min | 0,1 mm | Lebar Garis Min | 0,1 mm |
kemasan | Pengemasan Vakum | nama Produk | Majelis Papan PCB |
Warna Layar Sutra | Putih | Warna topeng solder | hijau |
Permukaan akhir | HASL | ||
Menyoroti | Papan PCB FR4 Dua Sisi,Papan PCB FR4 Tebal 2mm,Papan Sirkuit FR4 Emas Perendaman |
Ketebalan 2mm papan PCB FR4 6mil perendaman emas
Jumlah maksimal lapisan yang diizinkan adalah 32, dan setiap pesanan yang melebihi 20 lapisan akan memerlukan peninjauan tambahan.
Ukuran maksimum untuk panel jadi adalah 740 kali 500 milimeter, tetapi jika salah satu sisi panel lebih besar dari 600 milimeter, papan perlu diperiksa.
Ukuran terkecil untuk panel jadi adalah 5 kali 5 milimeter.
Bahan PCB yang tersedia untuk digunakan termasuk PI + FR4, FR4, Rogers, dan etch.
Kemampuan ketebalan PCB adalah antara 0,2 dan 4,0 milimeter.Jika ketebalannya kurang dari 0,2 milimeter atau lebih besar dari 4 milimeter, maka diperlukan peninjauan kembali.Selain itu, papan dengan ketebalan 0,6 milimeter atau kurang tidak boleh memiliki permukaan semprotan timah.
Ketebalan tembaga untuk lapisan dasar dalam dan luar dapat berkisar dari 0,3/0,5oz hingga 3oz, dengan tingkat lanjut 4-6oz.
Toleransi yang diijinkan untuk haluan dan puntiran adalah 0,075%.
Ukuran apertur minimum adalah 0,15 milimeter, dan apertur apa pun yang lebih kecil dari ukuran ini akan membutuhkan papan ganda.
Kapasitas pengeboran minimum HDI adalah antara 0,08 dan 0,10 milimeter.
Kemampuan jejak / izin PCB adalah 3mil atau 0,075 milimeter.
Metode bentuk PCB yang tersedia meliputi Router, V-CUT, dan Punching.
Kemampuan ketebalan topeng solder berkisar dari standar 15-20um hingga 35um lanjutan.
Kemampuan lebar jembatan topeng solder minimum bervariasi tergantung pada warna, dengan hijau memiliki minimal 4mil dan warna lain membutuhkan minimal 4,8mil.
Kapasitas pengisian topeng solder berkisar antara 0,1 hingga 0,5 milimeter.
Warna masker solder yang tersedia antara lain hijau, hijau matte, biru, biru matte, hitam, hitam matte, kuning, merah, dan putih.
Warna layar sutra PCB termasuk putih, hitam, dan dapat disesuaikan berdasarkan kebutuhan Anda.
Kemampuan ketebalan topeng yang dapat dilucuti berkisar antara 500 hingga 1000 mikrometer.
Kapasitas film oksida OSP berkisar antara 0,2 hingga 0,5 mikrometer.
Jumlah lapisan papan sirkuit: | 6L | Laminasi papan sirkuit: | FR4 |
Lapisan Tembaga tebal: | 1/1/1/1/1/1OZ | Ketebalan papan: | 2.0MM |
Ukuran lubang terkecil: | 0,25mm | Jalur/celah PCB terkecil: | 5/6 juta |
Warna topeng solder: | Hijau | Warna layar sutra: | Putih |
Permukaan PCB selesai: | Perendaman Emas | Profil dewan: | Perutean/V-CUT |
Aplikasi Papan PCB: | kontrol industri | ||
Meminta persyaratan khusus: | kontrol impedansi/lubang press-fit |
Shenzhen Jieteng Circuit Co., Ltd. bangga akan komitmennya terhadap kualitas, dan perusahaan menggunakan peralatan dan teknik manufaktur canggih untuk memastikan PCB mereka memenuhi standar tertinggi.Dengan tim insinyur dan teknisi berpengalaman, kami bekerja sama dengan pelanggan kami untuk memastikan PCB kami memenuhi persyaratan khusus mereka.
