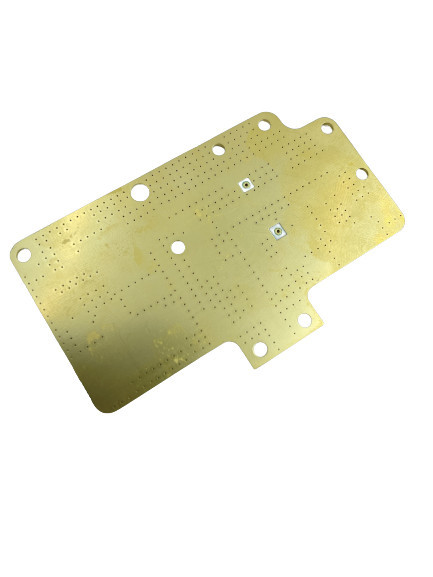

Immersion Gold 6 Layers PCB SMT Assembly 8mil Green Solder Mask

FR4 papan PCB 6 lapisan 8mil hijau lapisan topeng solder area emas besar perendaman emas plus emas daya

Jumlah maksimal lapisan yang diizinkan adalah 32, dan setiap pesanan yang melebihi 20 lapisan akan memerlukan peninjauan tambahan.
Ukuran maksimum untuk panel jadi adalah 740 kali 500 milimeter, tetapi jika salah satu sisi panel lebih besar dari 600 milimeter, papan perlu diperiksa.
Ukuran terkecil untuk panel jadi adalah 5 kali 5 milimeter.
Bahan PCB yang tersedia untuk digunakan termasuk PI + FR4, FR4, Rogers, dan etch.
Kemampuan ketebalan PCB adalah antara 0,2 dan 4,0 milimeter.Jika ketebalannya kurang dari 0,2 milimeter atau lebih besar dari 4 milimeter, maka diperlukan peninjauan kembali.Selain itu, papan dengan ketebalan 0,6 milimeter atau kurang tidak boleh memiliki permukaan semprotan timah.
Ketebalan tembaga untuk lapisan dasar dalam dan luar dapat berkisar dari 0,3/0,5oz hingga 3oz, dengan tingkat lanjut 4-6oz.
Toleransi yang diijinkan untuk haluan dan puntiran adalah 0,075%.
Ukuran apertur minimum adalah 0,15 milimeter, dan apertur apa pun yang lebih kecil dari ukuran ini akan membutuhkan papan ganda.
Kapasitas pengeboran minimum HDI adalah antara 0,08 dan 0,10 milimeter.
Kemampuan jejak / izin PCB adalah 3mil atau 0,075 milimeter.
Metode bentuk PCB yang tersedia meliputi Router, V-CUT, dan Punching.
Kemampuan ketebalan topeng solder berkisar dari standar 15-20um hingga 35um lanjutan.
Kemampuan lebar jembatan topeng solder minimum bervariasi tergantung pada warna, dengan hijau memiliki minimal 4mil dan warna lain membutuhkan minimal 4,8mil.
Kapasitas pengisian topeng solder berkisar antara 0,1 hingga 0,5 milimeter.
Warna masker solder yang tersedia antara lain hijau, hijau matte, biru, biru matte, hitam, hitam matte, kuning, merah, dan putih.
Warna layar sutra PCB termasuk putih, hitam, dan dapat disesuaikan berdasarkan kebutuhan Anda.
Kemampuan ketebalan topeng yang dapat dilucuti berkisar antara 500 hingga 1000 mikrometer.
Kapasitas film oksida OSP berkisar antara 0,2 hingga 0,5 mikrometer.

Shenzhen Jieteng Circuit Co., Ltd. didedikasikan untuk menyediakan PCB berkualitas tinggi melalui penggunaan peralatan dan teknologi manufaktur canggih.Tim insinyur dan teknisi perusahaan yang berpengalaman bekerja sama dengan pelanggan untuk memastikan bahwa PCB mereka memenuhi persyaratan khusus mereka.

Selain komitmennya terhadap kualitas, perusahaan sangat mementingkan kualitaspelayanan pelanggan.Jieteng Circuit Co., Ltd. bekerja sama dengan pelanggannya untuk menyediakansolusi yang dipersonalisasidan dukungan di seluruh keseluruhanproses pembuatan PCB, dari desain hingga pengiriman.

Secara keseluruhan, Shenzhen Jieteng Circuit Co., Ltd. memiliki reputasi dan dapat diandalkanprodusen PCBdengan fokus yang kuat pada kualitas, inovasi, dan layanan pelanggan.Keahlian perusahaan dalammanufaktur PCBdan dedikasi terhadap kepuasan pelanggan menjadikannya mitra tepercaya untuk bisnis dan organisasi yang membutuhkan PCB berkualitas tinggi.
