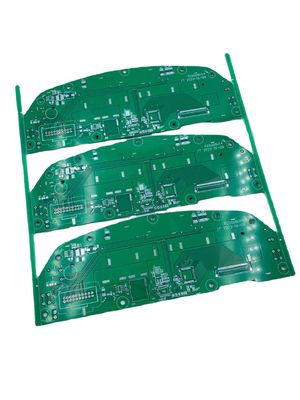

Desain Papan Sirkuit PCB Multilayer yang Disesuaikan Untuk Perangkat Elektronik

Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model PCB
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum batin, karton standar luar
Waktu pengiriman 3-10 hari untuk pengiriman
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Menyoroti

Papan Sirkuit PCB Multilayer yang Disesuaikan

,

Papan Sirkuit PCB Multilayer Perangkat Elektronik

,

Desain PCB Multilayer Perangkat Elektronik

Tinggalkan pesan
Deskripsi Produk

Produk Papan Sirkuit PCB Multilayer yang Disesuaikan dari Pabrik



Detail penting
Nomor model:
pcb
Tempat asal:
Guangdong, Cina
Nama merk:
JIETENG
Bahan dasar:
FR4
Ketebalan tembaga:
min-1/2oz;maks-12oz
Ketebalan papan:
0,2mm-6,00 mm(8mil-126mil)
Min.Ukuran Lubang:
0,1mm(4mil)
Min.Lebar Garis:
0,075mm(3mil)
Min.Penspasian Baris:
0,1mm(4mil)
Finishing Permukaan:
HASL
Nama Produk:
Papan Sirkuit Cetak
Topeng solder:
Putih Hitam Hijau Biru Merah
Melayani:
Layanan OEM Disediakan
Pengujian:
100% Pengujian-E









tem
Jenis papan Alum papan tunggal, papan isolasi, papan dua sisi

Selesai Ketebalan Papan 0,4mm----- 3,0mm

Ketebalan Tembaga 1 OZ--6 OZ
Lebar Min.Trace & Penspasian Garis 0,15mm

Ukuran terbesar 120cm * 60cm

Ketik untuk perawatan permukaan OSP.HASL, Immersion Gold, Immersion Tin (bebas timah)

OSP 0,20-0,40um

Ketebalan Ni 2,50-3,50um

Ketebalan Au 0,05-0,10um
Ketebalan timah 5-20um

Ketebalan perendaman perak 0,15-0,40um

Konduktivitas termal 1,0W -----3,0W

Ketebalan Dielektrik 50um-150um

Resistensi termal 0,05/W -1,7/W

Dimensi lubang minimum yang diselesaikan ±0,10mm

Toleransi untuk Diameter Lubang ±0,075mm

Diameter Lubang Pengeboran Minimum φ0,8mm
Topeng di antara pin 0,15mm-0,35mm
Jarak minimum antara Pad dan Pad 0,18mm-0,35mm
Toleransi garis besar ±0,10mm
Ketebalan minimum untuk V-cut 0,25mm
Ketebalan tembaga luar 18-105um

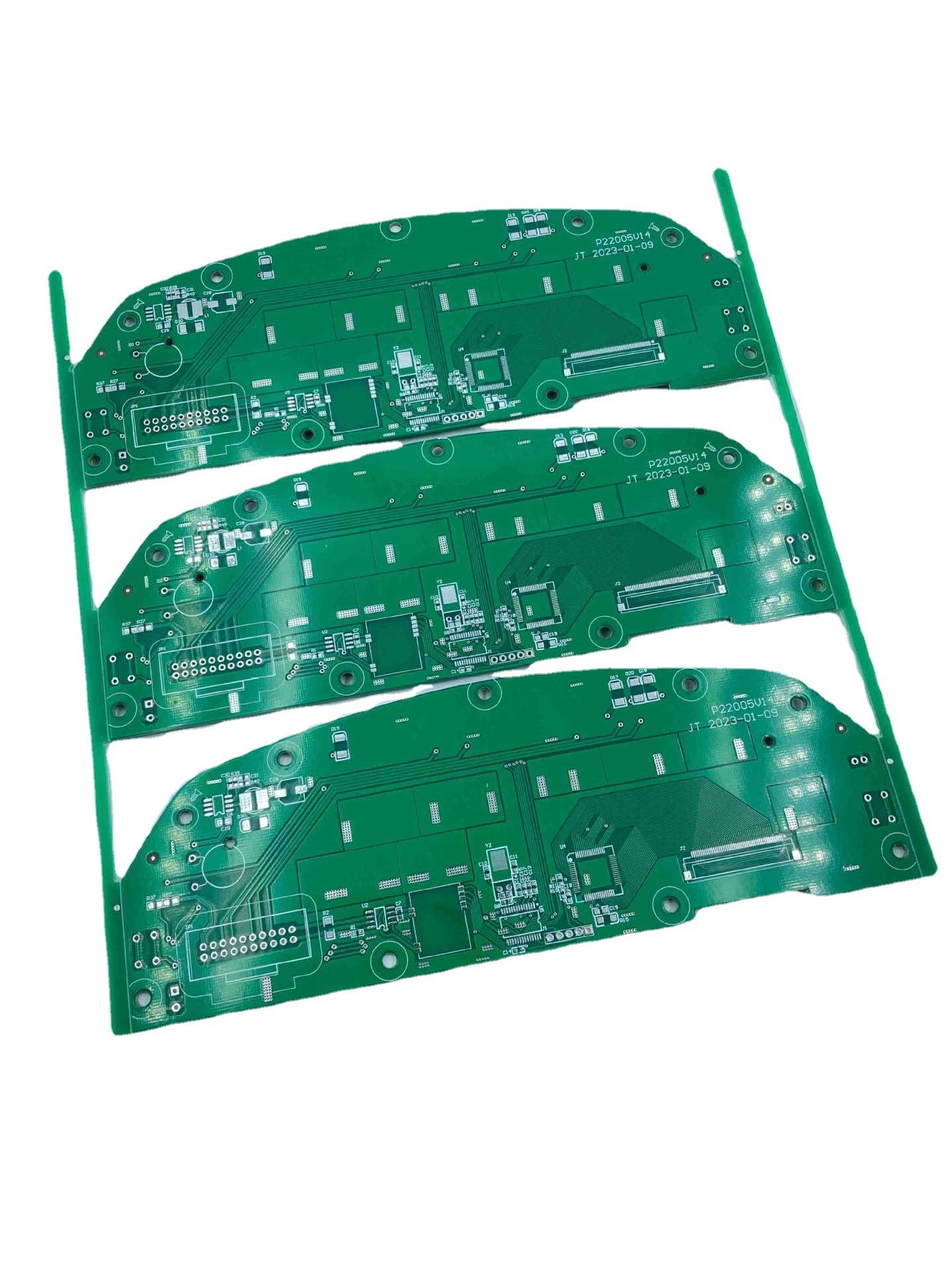

Desain Papan Sirkuit PCB Multilayer yang Disesuaikan Untuk Perangkat Elektronik 0
