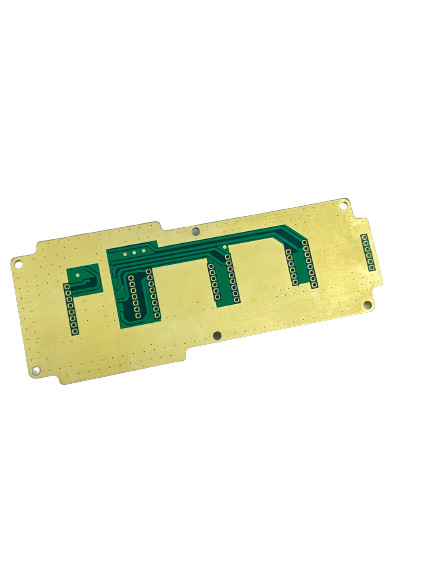

Fabrikasi PCB Multilayer Dengan Lebar Garis Min 0,1mm Dan Kontrol Impedansi

Deskripsi Produk:

Fabrikasi papan sirkuit cetak multi-level adalah layanan khusus yang ditawarkan oleh produsen PCB profesional untuk membuat papan kabel cetak multi-level yang kompleks.Proses ini mencakup penggunaan peralatan dan teknik canggih untuk menghasilkan desain rumit dengan presisi tinggi.Diperlukan untuk mencapai persyaratan khusus seperti warna topeng solder, jarak garis minimum, lebar garis, dan ukuran lubang.Opsi finishing permukaan yang tersedia untuk pembuatan papan kabel tercetak multi-level antara lain HASL, ENIG, OSP, perak imersi, dan timah imersi.Pelanggan juga dapat memanfaatkan fitur-fitur canggih lainnya seperti blind via, via terkubur, kontrol impedansi, dan pencocokan impedansi.Semua fitur ini, dipadukan dengan standar kualitas tertinggi, memastikan bahwa produk akhir memenuhi spesifikasi persis pelanggan.

Fitur:

• Nama Produk: Fabrikasi PCB Multilayer
• Min.Lebar Garis: 0,1mm
• Finish Permukaan: HASL, ENIG, OSP, Immersion Silver, Immersion Tin, Dll.
• Warna Topeng Solder: Hijau, Biru, Putih, Hitam, Merah, Dll.
• Jumlah Lapisan: 2-20
• Ketebalan Tembaga: 1-4oz
• Rakitan Komponen PCB Multi-Lapisan
• Fabrikasi Papan Sirkuit Cetak Multi-Level
• Produksi Papan Sirkuit Cetak Multi-Lapisan

Parameter teknik:

Aplikasi:

Produksi papan sirkuit tercetak multi-lapisan JIETENG menawarkan kualitas dan kinerja superior untuk aplikasi yang paling menuntut.Layanan fabrikasi papan sirkuit cetak multi-level kami sempurna untuk berbagai aplikasi, mulai dari elektronik konsumen dan otomotif hingga medis dan industri.Kami menyediakan berbagai bahan, termasuk FR4, FR4 TG tinggi, bebas halogen, Rogers, dan banyak lagi.Papan sirkuit tercetak multi-lapisan kami mampu menangani jumlah lapisan 2-20 dan memiliki kontrol impedansi yang unggul.Kami menawarkan berbagai pelapis permukaan termasuk HASL, ENIG, OSP, perak perendaman, dan timah perendaman.Komitmen kami terhadap kualitas dan layanan memastikan bahwa papan sirkuit tercetak multi-lapisan Anda akan memenuhi spesifikasi yang tepat dan melebihi harapan Anda.Dengan layanan produksi papan sirkuit tercetak multi-lapisan kami yang komprehensif, JIETENG adalah mitra ideal untuk semua kebutuhan fabrikasi PCB Anda.

Kustomisasi:

Nama Merek: JIETENG
Nomor Model: papan sirkuit PCB
Tempat Asal: Cina
Ketebalan Tembaga: 1-4oz
Min.Jarak Baris: 0,1mm
Kontrol Impedansi: Ya
Warna Topeng Solder: Hijau, Biru, Putih, Hitam, Merah, Dll.
Ketebalan Papan: 0,2-3,2mm

JIETENG telah menjadi pemasok terkemuka produksi papan sirkuit tercetak multi-lapisan, perakitan komponen PCB multi-lapisan, dan pembuatan PCB multi-lapisan selama lebih dari 10 tahun.Kami menyediakan PCB berkualitas dengan presisi dan keandalan tertinggi.

PCB multi-lapisan kami menampilkan ketebalan tembaga dari 1-4 oz, jarak baris minimum 0,1 mm, kontrol impedansi, dan warna topeng solder dalam warna hijau, biru, putih, hitam, dan merah, dengan ketebalan papan dari 0,2-3,2 mm.

Kami berkomitmen untuk menyediakan layanan pelanggan yang sangat baik dan produk berkualitas tinggi, dan kami menjamin kepuasan dengan layanan fabrikasi PCB multi-layer kami.

Dukungan dan Layanan:

Kami memberikan dukungan teknis dan layanan untuk pelanggan kami di bidang fabrikasi PCB Multilayer.Insinyur kami yang berpengalaman tersedia untuk membantu desain, fabrikasi, perakitan, dan pengujian proyek Anda.

Kami berpengalaman dalam pembuatan high density interconnect (HDI) dan dapat membantu membuat desain yang sesuai dengan kebutuhan Anda.Kami juga berspesialisasi dalam fabrikasi multilayer yang kompleks, termasuk vias buta dan terkubur, kontrol impedansi, dan persyaratan khusus lainnya.

Selain itu, kami menawarkan layanan fabrikasi turn-key penuh, termasuk tata letak penuh dan bantuan desain, pembuatan prototipe, produksi, dan perakitan.Kami berkomitmen untuk memberikan produk berkualitas tinggi secara tepat waktu.

Jika Anda memiliki pertanyaan atau ingin mendiskusikan persyaratan proyek Anda, silakan hubungi kami hari ini.

Pengepakan dan Pengiriman:

Pengemasan dan Pengiriman untuk Fabrikasi PCB Multilayer:

Produk akan dikemas dengan aman dalam kantong antistatis dan dikirim dalam kotak tahan guncangan untuk memastikan produk tidak rusak selama pengangkutan.Asuransi pengiriman standar akan diberikan untuk menanggung kehilangan atau kerusakan selama transit.

FAQ:

Q1: Apa itu Fabrikasi PCB Multilayer?

A1: Fabrikasi PCB Multilayer adalah proses pembuatan papan sirkuit tercetak (PCB) dengan beberapa lapisan bahan konduktif yang saling berhubungan dengan jejak.Ini disediakan oleh JIETENG, nama merek dari China, dengan papan sirkuit PCB nomor model.

Q2: Apa manfaat menggunakan Fabrikasi PCB Multilayer?

A2: Fabrikasi PCB Multilayer menawarkan banyak manfaat, termasuk peningkatan kompleksitas, kinerja listrik yang lebih baik, dan peningkatan integritas sinyal.

Q3: Apa saja komponen Fabrikasi PCB Multilayer?

A3: Komponen Fabrikasi PCB Multilayer termasuk lapisan bahan konduktif, insulasi, dan jejak.

Q4: Bagaimana proses Fabrikasi PCB Multilayer?

A4: Proses Pembuatan PCB Multilayer mencakup langkah-langkah seperti membuat tata letak PCB, pengeboran dan pelapisan, laminasi, etsa, dan pengujian.

Q5: Apa aplikasi Fabrikasi PCB Multilayer?

A5: Penerapan Fabrikasi PCB Multilayer mencakup komputer, telekomunikasi, elektronik otomotif, perangkat medis, dan elektronik konsumen.
