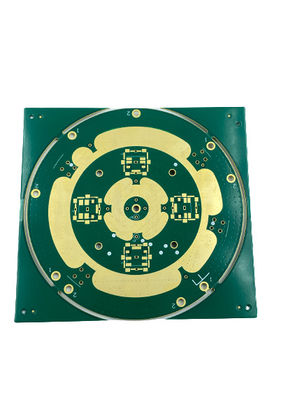

Manufaktur Multi Layer PCB Dengan Min 0,1mm. Penspasian Baris 0,2mm Min. Ukuran Lubang

Deskripsi Produk:

Fabrikasi PCB Multilayer, yang merupakan pembuatan papan kabel tercetak multi-level, adalah proses kompleks yang membutuhkan ketelitian dan keahlian.Profesional berpengalaman kami berspesialisasi dalam produksi papan sirkuit tercetak multi-lapisan dan memastikan bahwa setiap langkah proses diselesaikan dengan sangat hati-hati dan perhatian terhadap detail.Layanan produksi papan sirkuit tercetak multi-lapisan kami mencakup lebar garis minimum 0,1 mm, ketebalan tembaga 1-4oz, warna silkscreen putih, hitam, kuning, dan lainnya, ketebalan papan 0,2-3,2 mm, dan jumlah lapisan 2 -20.Kami berkomitmen untuk menyediakan layanan dan produk dengan kualitas terbaik untuk memenuhi kebutuhan spesifik pelanggan kami.

Fitur:

• Nama Produk: Fabrikasi PCB Multilayer
• Finish Permukaan: HASL, ENIG, OSP, Immersion Silver, Immersion Tin, Dll.
• Min.Ukuran Lubang: 0,2mm
• Warna Topeng Solder: Hijau, Biru, Putih, Hitam, Merah, Dll.
• Min.Lebar Garis: 0,1mm
• Ketebalan Papan: 0,2-3,2mm
• Menyoroti: Manufaktur PCB Multi-Lapisan, Produksi Papan Sirkuit Cetak Multi-Lapisan

Parameter teknik:

Aplikasi:

Fabrikasi PCB multi-lapisan JIETENG adalah solusi hebat untuk desain elektronik yang kompleks dan rumit.Itu mampu menghasilkan papan sirkuit tercetak multi-level dengan berbagai spesifikasi untuk berbagai aplikasi.Nama merek, nomor model, tempat asal, min.lebar garis, warna silkscreen, min.jarak garis, ketebalan tembaga, dan permukaan akhir semuanya dapat disesuaikan.

Fabrikasi PCB multi-lapisan terdiri dari perakitan papan sirkuit tercetak multi-level dan perakitan PCB multi-lapisan.Rakitan papan sirkuit tercetak multi-level menyediakan interkoneksi kepadatan tinggi, yang dapat digunakan untuk membangun perangkat elektronik yang kompleks.Rakitan PCB multi-lapisan digunakan untuk merakit komponen pada papan sirkuit tercetak.Ini melibatkan perakitan komponen, seperti chip dan resistor, ke papan sirkuit tercetak.

Fabrikasi PCB multi-layer JIETENG cocok untuk aplikasi seperti otomotif, medis, industri, dan elektronik konsumen.Ini juga cocok untuk aplikasi yang membutuhkan sinyal cepat dan andal, seperti komunikasi, militer, dan ruang angkasa.Dengan min.lebar garis 0,1 mm, min.jarak baris 0,1mm, ketebalan tembaga mulai dari 1-4oz, dan opsi penyelesaian permukaan seperti HASL, ENIG, OSP, Immersion Silver, dan Immersion Tin, fabrikasi PCB multi-lapisan JIETENG memastikan kualitas tinggi dan komponen presisi untuk berbagai aplikasi.

Apalagi warna silkscreen bisa disesuaikan dengan kebutuhan pelanggan, mulai dari putih, hitam, kuning, hingga warna lainnya.Dengan fitur serbagunanya, fabrikasi PCB multi-layer JIETENG adalah solusi sempurna untuk membuat perangkat elektronik yang kompleks dan presisi.

Kustomisasi:

Dukungan dan Layanan:

Kami memberikan dukungan dan layanan komprehensif untuk Fabrikasi PCB Multilayer, termasuk:

• Dukungan desain pra-produksi
• Optimasi tata letak PCB
• Pembuatan prototipe
• Fabrikasi dan perakitan
• Pengujian keandalan
• Dukungan teknis di tempat

Untuk informasi lebih lanjut, silakan hubungi tim dukungan teknis kami.

Pengepakan dan Pengiriman:

Pengemasan dan pengiriman Fabrikasi PCB Multilayer melibatkan langkah-langkah berikut:

• PCB ditempatkan dalam polybag antistatik dan kemudian disegel.
• PCB yang disegel kemudian ditempatkan dalam kotak busa antistatis.
• Kotak itu kemudian ditempatkan di kotak kardus dan disegel.
• Kotak kardus kemudian dikirim ke pelanggan.
