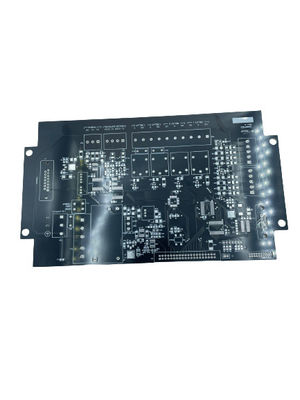

Ukuran Lubang Kecil Multi Layer Printed Circuit Board Produksi Kapadatan Tinggi

Deskripsi produk:

Produksi papan sirkuit cetak multi-lapisan ukuran lubang kecil untuk desain kepadatan tinggi

Multilayer PCB Fabrication adalah proses manufaktur yang menghasilkan multi-layer printed circuit boards (PCB) dari berbagai bahan.Bahan yang paling umum digunakan dalam proses pembuatan termasuk FR4Dengan proses ini, PCB multilayer diproduksi untuk memenuhi geometri, kinerja listrik, dan spesifikasi lainnya yang diperlukan.Proses ini melibatkan penggunaan peralatan dan teknik canggih untuk mencapai presisi dan akurasi yang tinggi.

Ketika datang ke pembuatan PCB multilayer, lebar garis minimum yang dapat dicapai adalah 0,1 mm dan ukuran lubang minimum adalah 0,2 mm. Selain itu ketebalan papan dapat berkisar dari 0,2 mm hingga 3.2mm dan berbagai permukaan selesai dapat diterapkan seperti HASL, ENIG, OSP, perak perendaman, dan tin perendaman.

Selain proses manufaktur, perakitan komponen PCB multilayer juga mungkin. Ini termasuk proses seperti perakitan komponen, pengelasan, dan lapisan konformal.Semua proses ini dilakukan dalam lingkungan otomatis dan terkontrol untuk memastikan kualitas dan keandalan yang tinggi.

Proses pembuatan PCB multilayer sangat kompleks dan membutuhkan penggunaan peralatan dan teknik canggih untuk memastikan tingkat kualitas dan keandalan tertinggi.sangat penting bahwa proses dilakukan oleh profesional berpengalaman yang memiliki keahlian dan pengetahuan yang diperlukan untuk memastikan bahwa produk akhir memenuhi persyaratan pelanggan.

Fitur:

• Nama produk: Pembuatan PCB Multilayer
• Pengendalian impedansi: Ya
• Warna Silkscreen: Putih, Hitam, Kuning, dll.
• Ketebalan Tembaga: 1-4oz
• Ukuran Lubang: 0,2 mm
• Lebar garis: 0,1 mm
• Pengumpulan komponen PCB multi-lapisan
• Produksi papan sirkuit cetak multi-lapisan

Parameter teknis:

Aplikasi:

JIETENG's Multi-Level Printed Wiring Board Creation and Multi-Layer Printed Circuit Board Production adalah solusi yang andal dan hemat biaya untuk semua kebutuhan papan sirkuit Anda.Produk ini dibuat di Cina dan memiliki fitur HASL, ENIG, OSP, Immersion Silver, Immersion Tin, dan finishing permukaan lainnya. Kontrol impedansi juga tersedia. Produk ini hadir dalam jumlah lapisan dari 2 hingga 20, dan memiliki lebar garis minimum 0.1 mmSelain itu, warna silkscreen seperti putih, hitam, kuning, dan pilihan lainnya tersedia.Produk ini sangat cocok untuk membuat papan kabel cetak multi-level yang dapat diandalkan dan hemat biaya dan papan sirkuit cetak multi-layer.

Pengaturan:

Nama merek: JIETENG

Nomor Model: PCB circuit board

Tempat Asal: Cina

Pengendalian impedansi: Ya

Bahan: FR4, High TG FR4, Bebas Halogen, Rogers, dll.

Jumlah lapisan: 2-20

Min. Jarak garis: 0,1mm

Lebar garis: 0,1 mm

Kami menawarkan perakitan komponen PCB multi-lapisan, pembuatan papan sirkuit cetak multi-level, manufaktur PCB multi-lapisan.

Dukungan dan Layanan:

Kemasan dan Pengiriman:

Kemasan dan Pengiriman untuk Pabrik PCB Multilayer:

Untuk memastikan bahwa produk tiba dalam kondisi yang sangat baik, kami menggunakan bahan kemasan berkualitas untuk pesanan pembuatan PCB multilayer kami.

Kemasan khas kami termasuk kotak bergelombang tahan lama dengan bantalan busa untuk PCB. kami juga menggunakan kantong tahan kelembaban di dalam kotak untuk menjaga produk tetap kering. untuk pengiriman internasional,kami juga menambahkan lapisan ekstra kardus dan bungkus gelembung untuk perlindungan ekstra.

Kami menggunakan layanan kurir yang dapat diandalkan untuk semua pengiriman kami. Tergantung pada lokasi, kami menggunakan pengiriman udara dan laut.

FAQ:

• T: Apa itu Multilayer PCB Fabrication?
  A: Multilayer PCB Fabrication, diproduksi oleh JIETENG dengan Model Number PCB circuit board, adalah jenis papan sirkuit cetak yang digunakan dalam perangkat elektronik.isolasi, dan bahan lain untuk menciptakan jalur elektronik yang kompleks.
• T: Dari mana asal PCB Multilayer?
  A: Pabrik PCB multilayer berasal dari Cina.
• T: Apa keuntungan dari Multilayer PCB Fabrication?
  A: Pembuatan PCB multilayer memiliki banyak keuntungan, termasuk ukuran dan berat yang lebih kecil, efisiensi listrik yang lebih tinggi, dan pelindung yang lebih baik.
• T: Bahan apa yang digunakan untuk Pabrik PCB Multilayer?
  A: Pembuatan PCB multilayer biasanya terbuat dari tembaga, isolasi, dan bahan lain seperti poliamida, epoksi, dan poliester yang diisi kaca.
• T: Apa aplikasi dari Multilayer PCB Fabrication?
  A: Pembuatan PCB multilayer digunakan dalam berbagai aplikasi, seperti otomotif, medis, industri, dan komunikasi.
