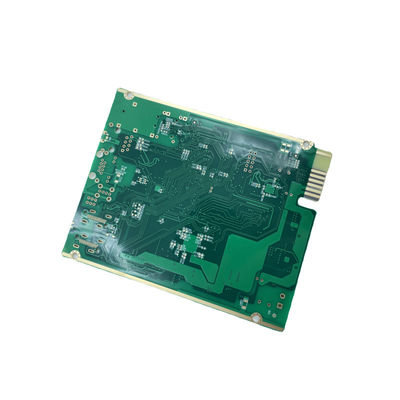

Papan sirkuit PCB 2.0 Ketebalan lempeng Emas Finger Immersion Emas Rogers 4350 Plat

  • PCB Circuit Board 2.0 Plate Thickness Gold Finger Immersion Gold Rogers 4350 Plate
Place of Origin China
Nama merek JIETENG
Model Number PCB circuit board
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Karton kosong, dikemas vakum
Waktu pengiriman 5-8 hari kerja
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 360000 meter persegi/tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Cincin Cincin Min 0,1 mm Warna Silkscreen Putih
Metode Uji Tes Probe Terbang Lapisan PCB 2 lapis
Warna topeng solder Hijau ketebalan PCB 1,6mm
Nama produk Perakitan PCB prototipe Permukaan akhir HASL
Menyoroti

Papan sirkuit PCB HASL 2.0

,

Rogers 4350 Plat

,

Gold Finger Immersion PCB
Tinggalkan pesan
Deskripsi Produk

Pengolahan Papan Sirkuit PCB 2.0 Ketebalan Plat Emas Jari Immersi Emas Teknologi Rogers 4350 Plat

Deskripsi produk:

Memperkenalkan Prototype PCB Assembly, pilihan sempurna untuk kebutuhan perakitan papan cetak Anda.memungkinkan Anda untuk membuat desain yang paling kompleks dengan mudah. Ini prototipe PCB perakitan Pabrik fitur berat tembaga 1oz, dengan lebar garis minimum dan ruang 0.1mm / 0.1mm.jadi Anda dapat yakin bahwa desain Anda akan memiliki akhir profesionalDapatkan yang terbaik dalam PCB Assembly Manufacturing dengan Prototype PCB Assembly.

Fitur:

  • Nama produk: Prototype PCB Assembly
  • Ukuran PCB: 100mm*100mm
  • Ketebalan PCB: 1,6 mm
  • Warna topeng solder: Hijau
  • Berat Tembaga: 1 oz
  • Produksi Prototipe PCB
  • Pabrik perakitan PCB
  • Pengumpulan Sirkuit Cetak

Parameter teknis:

Atribut Nilai
Nama produk Prototype PCB Assembly
Lapisan PCB 2 Lapisan
Ukuran PCB 100mm*100mm
Ketebalan PCB 1.6mm
Lebar garis Min/Ruang 0.1mm/0.1mm
Min Cincin Bulat 0.1mm
Ukuran Lubang Min 0.2mm
Berat Tembaga 1 oz
Perbaikan permukaan HASL
Metode pengujian Uji Probe Terbang

Aplikasi:

JIETENG adalah nama terkemuka di pasar global dari Printed Circuit Assembly Fabrication.Dengan kualitas unggul mereka Prototipe PCB perakitan Pabrik, JIETENG memastikan bahwa PCB diproduksi dengan akurasi dan kualitas tertinggi.termasuk jembatan topeng solder minimum, ketebalan PCB, cincin ring minimal, warna silkscreen, dan lebar garis minimum / ruang. dengan kemampuan untuk memproduksi papan dengan jembatan topeng solder minimum 0,1mm, ketebalan PCB 1,6mm,minimal cincin cincin 0.1mm, warna layar sutra putih, dan lebar garis minimum / ruang 0,1mm / 0,1mm, JIETENG adalah pilihan ideal untuk Prototype PCB Assembly Fabrication.

Pengaturan:

Layanan perakitan PCB prototipe khusus dari JIETENG

JIETENG menyediakan layanan perakitan papan cetak, pembuatan perakitan PCB dan pembuatan perakitan PCB prototipe dengan kualitas, presisi, dan keandalan.

  • Nomor Model: PCB circuit board
  • Tempat Asal: Cina
  • Bahan PCB: FR4
  • Ketebalan PCB: 1,6 mm
  • Jembatan Topeng Solder Min: 0,1 mm
  • Ukuran Lubang Min: 0,2mm

JIETENG adalah sumber yang dapat diandalkan untuk perakitan PCB prototipe berkualitas tinggi.

Dukungan dan Layanan:

Bantuan teknis dan layanan perakitan PCB prototipe

Di perusahaan XYZ, kami mengerti bahwa pelanggan kami mengandalkan keahlian kami untuk memberikan kualitas layanan tertinggi.Kami berdedikasi untuk menyediakan Anda dengan dukungan teknis terbaik dan layanan untuk semua kebutuhan perakitan PCB prototipe AndaTim teknisi kami yang berpengetahuan dan berpengalaman tersedia untuk menjawab pertanyaan yang mungkin Anda miliki tentang produk dan layanan kami.

Kami menawarkan berbagai macam layanan untuk memastikan PCB prototipe Anda adalah dari kualitas tertinggi.

  • Prototipe dan perakitan PCB berukuran kecil
  • Sumber komponen dan pengadaan
  • Pengujian dan verifikasi penuh papan
  • Prototyping dan pemecahan masalah
  • Rancangan untuk pembuatan (DFM) dan perakitan (DFA) tinjauan
  • Pengiriman tepat waktu

Jika Anda memiliki pertanyaan atau membutuhkan bantuan dengan PCB prototipe perakitan Anda, silakan hubungi kami.

Kemasan dan Pengiriman:

Prototype PCB Assembly Pengemasan dan Pengiriman

  • Prototipe papan PCB dibungkus secara individual dengan bungkus gelembung untuk memastikan mereka tiba dengan aman.
  • Prototipe papan PCB ditempatkan dalam kantong pelindung statis atau kotak berlapis busa untuk perlindungan tambahan.
  • Paket ini diberi label dengan barcode dan nomor seri yang unik.
  • Paket kemudian dikirim melalui layanan kurir yang dapat diandalkan seperti DHL atau FedEx.
