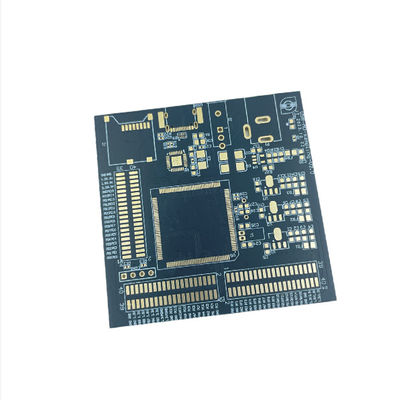

Pengolahan papan sirkuit PCB papan 8-lapisan 4350 papan Rogers
Place of Origin | China |
---|---|
Nama merek | JIETENG |
Model Number | PCB circuit board |
Kuantitas min Order | Dapat dinegosiasikan |
Harga | negotiable |
Kemasan rincian | Karton kosong, dikemas vakum |
Waktu pengiriman | 5-8 hari kerja |
Syarat-syarat pembayaran | Dapat dinegosiasikan |
Menyediakan kemampuan | 360000 meter persegi/tahun |

Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xPermukaan akhir | HASL, ENIG, OSP, Immersion Silver, Immersion Tin, dll. | Min. Spasi Baris | 0,1 mm |
---|---|---|---|
Ketebalan Tembaga | 1-4oz | Bahan | FR4, FR4 TG Tinggi, Bebas Halogen, Rogers, Dll. |
Warna topeng solder | Hijau, Biru, Putih, Hitam, Merah, dll. | Warna Silkscreen | Putih, Hitam, Kuning, dll. |
Jumlah Lapisan | 2-20 | Min. Lebar Garis | 0,1 mm |
Menyoroti | 8-lapisan Rogers PCB papan sirkuit,Papan sirkuit PCB 8-lapisan,4350 Rogers PCB papan sirkuit |
Deskripsi produk:
Pembuatan PCB multilayer adalah proses yang digunakan untuk membuat papan sirkuit cetak multi-level dan papan kabel cetak multi-level.Ini adalah proses khusus yang membutuhkan tingkat tinggi presisi dan akurasi untuk memastikan produk berkualitas tinggi. Proses ini melibatkan berbagai langkah untuk mencapai hasil yang diinginkan, termasuk persiapan lapisan, penerapan topeng pemadaman, penerapan permukaan akhir,dan penerapan warna silkscreen.
Warna layar sutra yang tersedia untuk pembuatan PCB multilayer dapat mencakup putih, hitam, kuning, dan warna lainnya.dan warna lainUntuk finishing permukaan, HASL, ENIG, OSP, Immersion Silver, Immersion Tin, dan finishing lainnya tersedia.
Untuk memastikan output berkualitas tinggi, lebar garis minimum dan jarak garis minimum untuk pembuatan PCB multilayer harus tepat.Lebar garis minimum untuk pembuatan PCB multilayer biasanya 0.1mm dan jarak garis minimum juga 0,1mm.
Pembuatan PCB multilayer adalah proses yang kompleks yang membutuhkan tingkat presisi dan akurasi yang tinggi untuk memastikan produk berkualitas tinggi.Penting untuk bekerja dengan para profesional yang berpengalaman yang memahami kerumitan proses untuk menghasilkan hasil yang diinginkan.
Fitur:
- Nama produk:Pembuatan PCB multilayer
- Warna topeng solder:Hijau, Biru, Putih, Hitam, Merah, dll.
- Ukuran Lubang:0.2mm
- Permukaan akhir:HASL, ENIG, OSP, Perak Immersi, Timah Immersi, dll.
- Jumlah lapisan:2-20
- Kontrol impedansi:Ya, aku tahu.
- Fitur Khusus:Produksi papan sirkuit cetak multi-lapisan, Produksi papan sirkuit cetak multi-lapisan, Pembuatan papan kabel cetak multi-level
Parameter teknis:
Parameter | Spesifikasi |
---|---|
Ukuran Lubang | 0.2mm |
Bahan | FR4, High TG FR4, Bebas Halogen, Rogers, dll. |
Min. Jarak Garis | 0.1mm |
Ketebalan Tembaga | 1-4oz |
Jumlah Layer | 2-20 |
Pengendalian impedansi | Ya, aku tahu. |
Ketebalan papan | 0.2-3.2mm |
Warna layar sutera | Putih, Hitam, Kuning, dll |
Warna topeng solder | Hijau, Biru, Putih, Hitam, Merah, dll. |
Min. Lebar garis | 0.1mm |
Aplikasi:
JIETENG Multi-Layer Printed Circuit Board Produksidirancang untuk menyediakan pelanggan dengan perakitan papan sirkuit cetak tingkat tinggi, pembuatan papan sirkuit cetak multi-level, pembuatan papan kabel cetak multi-level,dan layanan desain dan pembuatan PCB multi-level. Nomor model papan sirkuit PCB adalah JIETENG-PCB. Hal ini diproduksi di Cina dengan berbagai warna topeng solder seperti hijau, biru, putih, hitam, dan merah.Ini cocok untuk 2-20 jumlah lapisan dan memiliki ukuran lubang minimal 0Ketebalan tembaga dapat berkisar dari 1-4oz dan warna silkscreen tersedia dalam warna putih, hitam, dan kuning.
Produksi papan sirkuit cetak multi-lapisan ini sangat dapat diandalkan dan hemat biaya.dan kedirgantaraanIni dirancang dengan teknologi canggih yang memenuhi persyaratan dan standar yang paling ketat di industri.Ini menawarkan kinerja termal yang sangat baik dan tingkat tinggi integritas sinyal dan keandalan.
JIETENG produksi papan sirkuit cetak multi-lapisan memastikan bahwa pelanggan menerima produk berkualitas tinggi dengan waktu pengiriman terpendek.Papan-papan yang diproduksi dengan presisi tertinggi dan akurasiTim insinyur kami yang berpengalaman memberikan dukungan teknis yang unggul dan memastikan bahwa semua produk memenuhi persyaratan pelanggan dan standar industri.
Pengaturan:
Nama merek:JIETENG
Nomor model:Papan sirkuit PCB
Tempat Asal:Cina
Bahan:FR4, High TG FR4, Bebas Halogen, Rogers, dll.
Ketebalan Tembaga:1-4oz
Ukuran Lubang:0.2mm
Warna layar sutra:Putih, Hitam, Kuning, dll
Min. Jarak garis:0.1mm
JIETENG adalah penyedia terkemuka layanan pembuatan papan sirkuit cetak multi-level, menawarkan produk dan layanan berkualitas tinggi untuk perakitan komponen papan sirkuit cetak multi-level,penciptaan papan kabel cetak multi-level dan banyak lagi.
PCB kami dibuat dengan bahan kelas atas seperti FR4, High TG FR4, Halogen Free, dan Rogers, dengan ketebalan tembaga mulai dari 1-4oz dan ukuran lubang minimal 0,2mm.Dengan peralatan canggih dan keahlian yang unggul, kami memastikan produk yang tepat dan dapat diandalkan setiap saat. Kami juga menawarkan berbagai warna silkscreen, termasuk putih, hitam, kuning, dan banyak lagi.
Apakah Anda membutuhkan pembuatan papan sirkuit cetak multi-level, perakitan komponen, atau pembuatan papan kabel cetak, JIETENG adalah solusi satu atap Anda untuk semua kebutuhan Anda.
Dukungan dan Layanan:
Dukungan Teknis dan Layanan untuk Pabrik PCB Multilayer disediakan untuk memastikan pelanggan mendapatkan hasil terbaik dari investasi mereka.Tim ahli kami di sini untuk membantu pelanggan dengan masalah atau pertanyaan yang mungkin mereka milikiKami berkomitmen untuk memberikan layanan dan dukungan tingkat tertinggi bagi pelanggan kami.
Kami menawarkan berbagai layanan seperti:
- Layanan Desain dan Layout
- Layanan manufaktur dan perakitan
- Layanan pembuatan prototipe dan produksi
- Layanan pengujian dan kontrol kualitas
- Layanan perbaikan dan pemeliharaan
Tim ahli kami tersedia untuk membantu pelanggan dengan masalah atau pertanyaan yang mungkin mereka miliki.Staf kami juga tersedia untuk memberikan saran profesional dan bimbingan tentang cara terbaik untuk mencapai hasil yang diinginkan untuk proyek AndaKami berusaha untuk memberikan layanan dan dukungan tingkat tertinggi untuk memastikan kepuasan pelanggan.
Kemasan dan Pengiriman:
Kemasan dan Pengiriman untuk Pabrik PCB Multilayer:
- Setiap papan akan dikemas dalam kantong anti-statis untuk melindunginya dari pelepasan elektrostatik.
- Papan-papan itu kemudian akan dimasukkan ke dalam kotak karton dengan bahan bantalan untuk mencegah mereka rusak selama pengiriman.
- Kotak akan disegel dengan pita poliester dan diberi label dengan alamat pelanggan dan informasi kontak.
- Paket akan dikirim melalui layanan kurir yang dilacak untuk memastikan pengiriman.
FAQ:
- T: Apa itu Multilayer PCB Fabrication?
- A:Multilayer PCB Fabrication adalah proses produksi papan sirkuit cetak dengan beberapa lapisan bahan konduktif yang dipisahkan oleh lapisan dielektrik.nomor model papan sirkuit PCB, berasal dari Cina.
- T: Apa keuntungan dari Multilayer PCB Fabrication?
- A:Multilayer PCB Fabrication menawarkan keuntungan seperti kepadatan sirkuit yang lebih tinggi, ukuran yang lebih kecil, kinerja yang lebih tinggi, dan fleksibilitas yang lebih besar.Ini juga meningkatkan keandalan dan daya tahan papan sirkuit.
- T: Apa bahan umum yang digunakan dalam Pabrik PCB Multilayer?
- A:Bahan-bahan umum yang digunakan dalam Pabrik PCB Multilayer termasuk foil tembaga, lapisan dielektrik, dan topeng solder.
- T: Apa proses pembuatan PCB multilayer?
- A:Proses Multilayer PCB Fabrication mencakup langkah-langkah merancang papan, mengikis lapisan tembaga, laminating papan, mengebor lubang, plating lubang, menerapkan topeng solder,dan menyaring papan.
- T: Apa aplikasi umum dari Multilayer PCB Fabrication?
- A:Multilayer PCB Fabrication umumnya digunakan di bidang elektronik konsumen, otomotif, medis, dan aplikasi industri.
