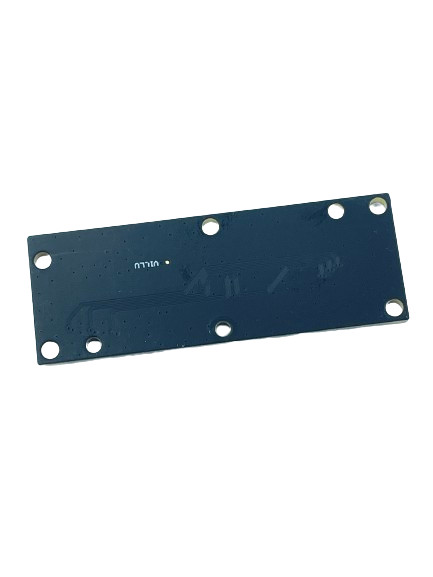

Pembuatan PCB multilayer motherboard peralatan rumah tangga panel tunggal dan ganda

Place of Origin China
Nama merek JIETENG
Model Number PCB circuit board
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Karton kosong, dikemas vakum
Waktu pengiriman 5-8 hari kerja
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 360000 meter persegi/tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Min. Lebar Garis 0,1 mm Min. Ukuran Lubang 0,2 mm
Min. Spasi Baris 0,1 mm Warna topeng solder Hijau, Biru, Putih, Hitam, Merah, dll.
Jumlah Lapisan 2-20 Permukaan akhir HASL, ENIG, OSP, Immersion Silver, Immersion Tin, dll.
Ketebalan papan 0,2-3,2mm Kontrol Impedansi Ya, aku tahu.
Menyoroti

Single Panel Multilayer PCB

,

Perkakas Rumah Multilayer PCB

,

Double Panel Multilayer PCB

Tinggalkan pesan
Deskripsi Produk

Deskripsi produk:

Multilayer PCB Fabrication adalah proses yang sangat khusus untuk produksi multi-layer printed circuit boards.termasuk jumlah lapisan dari dua sampai dua puluh, pilihan permukaan seperti HASL, ENIG, OSP, perak immersion, tin immersion, dan banyak lagi, pilihan warna silkscreen seperti putih, hitam, kuning, dan banyak lagi,dan bahkan kontrol impedansi jika diinginkanKami juga dapat bekerja dengan pelanggan kami untuk memastikan bahwa PCB multi-lapisan mereka memenuhi spesifikasi yang tepat, termasuk ukuran lubang minimal 0,2 mm.Layanan produksi papan sirkuit cetak multi-lapisan kami sangat cocok untuk mereka yang membutuhkan perakitan komponen PCB multi-lapisan presisi tinggiDengan fasilitas produksi canggih kami, kami dapat menyediakan pelanggan kami dengan layanan perakitan komponen PCB multi-lapisan berkualitas tinggi.Tim ahli kami sangat berpengalaman dalam semua aspek perakitan komponen multi-lapisan, memungkinkan kami untuk memberikan pelanggan kami dengan hasil terbaik.

Fitur:

  • Nama produk: Pembuatan PCB Multilayer
  • Lebar garis: 0,1 mm
  • Pengendalian impedansi: Ya
  • Ketebalan Tembaga: 1-4oz
  • Warna Topeng Solder: Hijau, Biru, Putih, Hitam, Merah, dll.
  • Min. Jarak garis: 0,1mm
  • Produksi papan sirkuit cetak multi-lapisan
  • Pembuatan Papan Pengkabelan Cetak Multi-Level
  • Pembuatan Papan Pengkabelan Cetak Multi-Level

Parameter teknis:

Parameter Spesifikasi
Warna layar sutera Putih, Hitam, Kuning, dll
Min. Lebar garis 0.1mm
Warna topeng solder Hijau, Biru, Putih, Hitam, Merah, dll.
Ketebalan papan 0.2-3.2mm
Ketebalan Tembaga 1-4oz
Bahan FR4, High TG FR4, Bebas Halogen, Rogers, dll.
Ukuran Lubang 0.2mm
Min. Jarak Garis 0.1mm
Pengendalian impedansi Ya, aku tahu.
Jumlah Layer 2-20

Aplikasi:

JIETENG Multi-Layer Printed Circuit Board Fabrication adalah solusi yang dapat diandalkan dan hemat biaya untuk memproduksi papan sirkuit cetak multi-lapisan berkualitas tinggi.PCB kami terbuat dari bahan berkualitas tinggi seperti FR4, High TG FR4, Halogen Free, dan Rogers, dan mampu menangani ketebalan tembaga mulai dari 1 hingga 4 oz. PCB multi-lapisan kami memiliki ukuran lubang minimal 0,2 mm dan lebar garis minimum 0,1 mm.Dengan kemampuan manufaktur canggih kami, kami dapat menyediakan papan sirkuit dengan 2 sampai 20 lapisan untuk berbagai aplikasi.

Kapasitas produksi papan sirkuit cetak multi-lapisan kami sangat ideal untuk berbagai industri.produksi papan sirkuit cetak yang dirancang khusus, atau manufaktur papan sirkuit cetak multi-level, kami dapat menyediakan Anda dengan papan sirkuit berkualitas tinggi untuk aplikasi spesifik Anda.

Di JIETENG, kami menyediakan papan sirkuit berkualitas tinggi untuk setiap aplikasi.kami dapat menyediakan solusi yang paling andal dan hemat biaya untuk semua kebutuhan produksi papan sirkuit cetak Anda.

Pengaturan:

Layanan Manufaktur PCB Multi-Layer yang disesuaikan oleh JIETENG

JIETENG menawarkan layanan pembuatan papan kabel cetak multi-lapisan yang dirancang khusus untuk Anda.

  • Nama merek: JIETENG
  • Nomor Model: PCB circuit board
  • Tempat Asal: Cina
  • Ketebalan papan: 0,2-3,2 mm
  • Lebar garis: 0,1 mm
  • Ketebalan Tembaga: 1-4oz
  • Warna Silkscreen: Putih, Hitam, Kuning, dll.
  • Pengendalian impedansi: Ya
  • Pembuatan Papan Pengkabelan Cetak Multi-Level
  • Pengumpulan komponen PCB multi-lapisan

Untuk kualitas tertinggi Multi-Layer PCB Fabrication layanan, hubungi JIETENG hari ini.

Dukungan dan Layanan:

Dukungan dan Layanan Teknis Pabrik PCB Multilayer

Kami menawarkan berbagai dukungan teknis dan layanan untuk memastikan proyek Pabrik PCB Multilayer Anda selesai tepat waktu dan dengan standar tertinggi.Desain kami yang berpengalaman dan tim rekayasa di sini untuk membantu Anda melalui setiap langkah dari proses, dari desain awal sampai produksi akhir.

Layanan kami mencakup:

  • Layanan desain skematik dan PCB
  • Rekayasa Balik dan Prototyping
  • Konversi File CAD dan CAM
  • Desain Custom Layer Stack-up
  • Mesin presisi dan pengeboran
  • Pemilihan Bahan dan Pengadaan
  • Pengumpulan dan pengujian di tempat
  • Kontrol Kualitas Layanan Lengkap

Kami juga dapat menyediakan berbagai layanan terkait, seperti prototipe dan pengujian lanjutan, untuk memastikan bahwa proyek Anda memenuhi semua persyaratan desain dan kinerja Anda.Tujuan kami adalah untuk membantu Anda membuat produk terbaik, dan tim dukungan teknis dan layanan kami di sini untuk membantu Anda setiap langkah dari jalan.

Kemasan dan Pengiriman:

Kemasan dan Pengiriman untuk Pabrik PCB Multilayer:

  • PCB dikemas dalam bahan tahan kelembaban dan bebas debu.
  • PCB ditempatkan dalam kotak kardus yang kokoh dengan bahan bantalan untuk menghindari kerusakan atau goresan.
  • Kotak disegel dengan pita perekat dan diberi label dengan alamat pengiriman pelanggan.
  • Kotak itu kemudian dimasukkan ke dalam kotak pengiriman yang lebih besar untuk perlindungan ekstra.
  • Kotak pengiriman diisi dengan bahan bantalan untuk menghindari kerusakan atau gerakan selama transportasi.
  • Kotak pengiriman kemudian diberi label dengan alamat pengiriman pelanggan dan dikirim melalui operator pengiriman yang dapat diandalkan.

FAQ:

Q1: Apa itu Multilayer PCB Fabrication?
A1: Multilayer PCB Fabrication adalah proses produksi papan sirkuit cetak (PCB) berkualitas tinggi dengan beberapa lapisan tembaga, juga dikenal sebagai JIETENG Model Number PCB circuit board,diproduksi di Cina.
Q2: Apa manfaat dari Multilayer PCB Fabrication?
A2: Pabrik PCB multilayer menawarkan kepadatan komponen yang lebih tinggi, kinerja listrik yang lebih baik, integritas sinyal yang lebih baik, dan perlindungan yang lebih baik dari gangguan elektromagnetik.
T3: Bahan apa yang digunakan dalam Pabrik PCB Multilayer?
A3: Pembuatan PCB multilayer biasanya menggunakan tembaga, laminasi, dan topeng solder sebagai bahan utama.
Q4: Berapa waktu yang dibutuhkan untuk pembuatan PCB multilayer?
A4: Waktu utama untuk pembuatan PCB Multilayer adalah 7-10 hari kerja.
Q5: Berapa jumlah pesanan minimum untuk PCB Multilayer Fabrication?
A5: Jumlah pesanan minimum untuk Multilayer PCB Fabrication adalah 1 buah.
