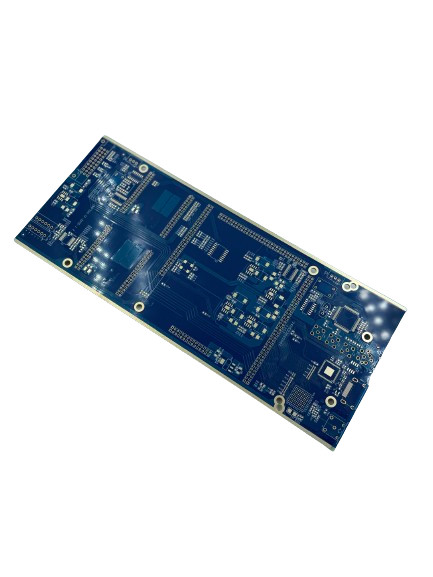

Efisien Multilayer PCB Manufaktur Minimal 0.1mm lubang Impedansi Kontrol

Place of Origin China
Nama merek JIETENG
Model Number PCB circuit board
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Karton kosong, dikemas vakum
Waktu pengiriman 5-8 hari kerja
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 360000 meter persegi/tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Warna topeng solder Hijau, Biru, Putih, Hitam, Merah, dll. Jumlah Lapisan 2-20
Min. Spasi Baris 0,1 mm Ketebalan papan 0,2-3,2mm
Bahan FR4, FR4 TG Tinggi, Bebas Halogen, Rogers, Dll. Kontrol Impedansi Ya, aku tahu.
Min. Ukuran Lubang 0,2 mm Min. Lebar Garis 0,1 mm
Menyoroti

Manufaktur PCB Multilayer

,

0.1mm Hole Multilayer PCB

,

FR4 Pcb Board Pabrik

Tinggalkan pesan
Deskripsi Produk

Deskripsi produk:

Efisien Multi-Layer PCB Manufaktur Minimal 0.1mm lubang Impedansi Kontrol

Pembuatan PCB multilayer

Multilayer PCB Fabrication adalah proses pembuatan Multi-Layer Printed Circuit Board (PCB) yang digunakan dalam berbagai perangkat elektronik.berlapis bersama dengan lapisan isolasi, dan digunakan untuk menghubungkan komponen elektronik dan menyediakan daya dan transmisi sinyal.

Produk ini menawarkan berbagai pilihan untuk memenuhi persyaratan desain dan fungsi yang berbeda.Tim insinyur dan teknisi berpengalaman kami menggunakan teknologi mutakhir dan teknik canggih untuk memastikan produksi PCB berkualitas tinggi dan andal.

Warna topeng solder

PCB Multilayer kami tersedia dalam berbagai warna topeng solder termasuk hijau, biru, putih, hitam, merah, dan banyak lagi.Hal ini memungkinkan pelanggan untuk memilih warna yang paling sesuai dengan desain produk dan kebutuhan branding mereka.

Bahan

Kami menawarkan berbagai pilihan material seperti FR4, High TG FR4, Halogen-Free, dan Rogers untuk memenuhi persyaratan kinerja dan lingkungan tertentu.Bahan-bahan ini dikenal karena konduktivitas termal dan listriknya yang tinggi, kekuatan mekanik yang sangat baik, dan ketahanan terhadap bahan kimia dan kelembaban.

Warna layar sutera

Lapisan silkscreen pada multilayer PCB kami dapat disesuaikan dalam berbagai warna seperti putih, hitam, kuning, dan banyak lagi.memudahkan identifikasi dan perakitan selama proses produksi.

Ukuran Lubang

PCB multilayer kami memiliki ukuran lubang minimal 0,2 mm, yang memungkinkan penempatan komponen yang tepat dan akurat.membuatnya cocok untuk berbagai aplikasi.

Jumlah Layer

Kami menawarkan rentang jumlah lapisan 2-20 untuk PCB Multilayer kami, membuat mereka cocok untuk desain sirkuit yang kompleks dan tinggi kepadatan.PCB ini memberikan lebih banyak ruang untuk rute dan mengurangi ukuran dan berat keseluruhan produk.

Fitur Utama
  • Produksi papan sirkuit cetak multi-lapisan
  • Pembuatan Papan Pengkabelan Cetak Multi-Level
  • Pembuatan papan sirkuit cetak multi-level
  • Berbagai warna topeng solder
  • Berbagai pilihan bahan
  • Warna layar sutra yang dapat disesuaikan
  • Keakuratan tinggi dan akurasi
  • Cocok untuk desain kompleks dan kepadatan tinggi

Kesimpulannya, Multilayer PCB Fabrication menawarkan solusi yang dapat diandalkan dan efisien untuk memproduksi PCB berkualitas tinggi untuk berbagai perangkat elektronik.kami berusaha untuk memenuhi kebutuhan beragam pelanggan kami dan menyediakan mereka dengan produk terbaikHubungi kami untuk kebutuhan pembuatan PCB Multilayer Anda hari ini!



Fitur:



  • Nama produk: Pembuatan PCB Multilayer
  • Ketebalan papan: 0,2-3,2 mm
  • Min. Jarak garis: 0,1mm
  • Bahan: FR4, High TG FR4, Bebas Halogen, Rogers, dll.
  • Ukuran Lubang: 0,2 mm
  • Lumahing: HASL, ENIG, OSP, Perak Immersi, Timah Immersi, dll.
  • Pembuatan papan sirkuit cetak multi-level
  • Pembuatan papan sirkuit cetak multi-level
  • Produksi papan sirkuit cetak multi-lapisan
  • Pembuatan papan sirkuit cetak multi-lapisan



Parameter teknis:



Parameter teknis Nilai
Ketebalan Tembaga 1-4oz
Warna topeng solder Hijau, Biru, Putih, Hitam, Merah, dll.
Min. Lebar garis 0.1mm
Jumlah Layer 2-20
Ketebalan papan 0.2-3.2mm
Warna layar sutera Putih, Hitam, Kuning, dll
Bahan FR4, High TG FR4, Bebas Halogen, Rogers, dll.
Min. Jarak Garis 0.1mm
Ukuran Lubang 0.2mm
Pengendalian impedansi Ya, aku tahu.



Aplikasi:



Pembuatan PCB Multilayer - JIETENG
Pengantar

Multilayer PCB Fabrication, juga dikenal sebagai Multi-Level Printed Wiring Board Creation, adalah proses yang kompleks dan penting dalam industri manufaktur elektronik.Proses ini melibatkan pembuatan papan sirkuit cetak (PCB) dengan beberapa lapisan jejak tembaga, yang digunakan untuk menghubungkan berbagai komponen elektronik. JIETENG adalah produsen terkemuka PCB Multilayer, yang dikenal karena komponen berkualitas tinggi dan teknologi canggih.

Atribut Produk
  • Nama merek:JIETENG
  • Nomor model:Papan sirkuit PCB
  • Tempat Asal:Cina
  • Ketebalan Tembaga:1-4oz
  • Ketebalan papan:0.2-3.2mm
  • Min. Lebar garis:0.1mm
  • Warna topeng solder:Hijau, Biru, Putih, Hitam, Merah, dll.
  • Warna layar sutra:Putih, Hitam, Kuning, dll
Skenario Aplikasi

PCB multilayer banyak digunakan dalam berbagai perangkat elektronik, mulai dari peralatan rumah tangga sederhana hingga peralatan industri yang kompleks.:

  • Elektronik Konsumen:Dengan meningkatnya permintaan untuk perangkat yang lebih kecil dan lebih kuat, Multilayer PCB telah menjadi komponen penting dalam smartphone, laptop, tablet, dan elektronik konsumen lainnya.
  • Industri otomotif:Mobil modern dilengkapi dengan banyak sistem elektronik seperti unit kontrol mesin, sistem infotainment, dan fitur keselamatan, yang semuanya membutuhkan PCB Multilayer untuk berfungsi secara efisien.
  • Peralatan Medis:Dari mesin MRI hingga alat pacu jantung, perangkat medis bergantung pada PCB Multilayer untuk kinerja yang tepat dan dapat diandalkan. PCB ini dirancang untuk memenuhi standar keamanan dan kualitas yang ketat.
  • Sistem kontrol industri:PCB multilayer digunakan dalam berbagai sistem kontrol industri, termasuk pembangkit listrik, pabrik, dan sistem transportasi, untuk memastikan operasi yang lancar dan akurat.
Fitur Produk

Multilayer PCB JIETENG menawarkan beberapa fitur utama yang membuat mereka menonjol di pasar:

  • Pengumpulan komponen PCB multi-lapisan:PCB kami dirancang dengan beberapa lapisan jejak tembaga, yang memungkinkan integrasi lebih banyak komponen di ruang yang lebih kecil.Hal ini membuat mereka ideal untuk perangkat elektronik yang kompak dan tinggi kepadatan.
  • Komponen berkualitas tinggi:Kami hanya menggunakan bahan berkualitas terbaik dalam pembuatan PCB Multilayer kami, memastikan daya tahan, keandalan, dan kinerja mereka.
  • Teknologi canggih:Fasilitas produksi canggih dan proses pengujian canggih kami memastikan bahwa PCB Multilayer kami memenuhi standar industri dan persyaratan pelanggan yang paling tinggi.
  • Perangkat lunak desain PCB:Kami memiliki tim insinyur berpengalaman yang menggunakan perangkat lunak desain PCB terbaru untuk membuat PCB Multilayer yang efisien dan disesuaikan untuk klien kami.
  • Proses perakitan komponen PCB multi-lapisan:Proses produksi kami yang efisien memastikan waktu penyelesaian yang cepat dan hemat biaya tanpa mengorbankan kualitas produk kami.
Kesimpulan

Multilayer PCB Fabrication adalah aspek penting dari manufaktur elektronik modern, dan PCB Multilayer JIETENG adalah pilihan yang disukai oleh banyak perusahaan di seluruh dunia.Dengan komitmen kami untuk kualitas tinggi, teknologi canggih, dan proses yang efisien, kami terus menyediakan klien kami dengan solusi PCB Multilayer terbaik untuk berbagai aplikasi mereka.



Pengaturan:



Pembuatan PCB multilayer oleh JIETENG

Mencari solusi yang dapat diandalkan dan efisien untuk kebutuhan PCB kompleks Anda?Proses manufaktur canggih kami dan teknologi mutakhir memastikan papan sirkuit berkualitas tinggi dan tepat untuk kebutuhan spesifik Anda.

Nama merek: JIETENG
Nomor Model: PCB circuit board
Tempat Asal: Cina
Ketebalan papan: 0,2-3,2 mm
Warna Topeng Solder: Hijau, Biru, Putih, Hitam, Merah, dll.
Bahan: FR4, High TG FR4, Bebas Halogen, Rogers, dll.
Min. Jarak garis: 0,1mm
Pengendalian impedansi: Ya

Layanan Multilayer PCB Manufacturing kami menawarkan pembuatan papan sirkuit cetak multi-level dan perakitan komponen, memberikan solusi satu atap untuk semua kebutuhan PCB Anda.Kami memahami pentingnya solusi PCB yang disesuaikan dan berusaha untuk memberikan produk yang paling cocok untuk kebutuhan spesifik Anda.

Percaya JIETENG untuk semua kebutuhan Multi-Layer PCB Manufacturing Anda dan pengalaman kualitas dan efisiensi seperti sebelumnya.



Dukungan dan Layanan:



Dukungan dan Layanan Teknis Pabrik PCB Multilayer

Di Multilayer PCB Fabrication, kami berkomitmen untuk menyediakan pelanggan kami dengan produk dan layanan berkualitas tinggi untuk memenuhi kebutuhan spesifik mereka.Dukungan teknis dan layanan kami dirancang untuk memastikan proses pembuatan PCB yang lancar dan sukses untuk klien kami.

Dukungan Teknis Ahli

Tim insinyur dan teknisi berpengalaman kami berdedikasi untuk memberikan dukungan teknis ahli untuk semua pelanggan kami.Kami menawarkan dukungan pribadi untuk membantu klien kami dengan masalah teknis atau pertanyaan yang mungkin mereka miliki selama proses pembuatan PCB.

Dari tinjauan desain dan konsultasi manufaktur untuk pemecahan masalah dan dukungan pasca produksi, tim kami tersedia untuk membantu pelanggan kami setiap langkah dari jalan.

Teknologi Canggih

Di Multilayer PCB Fabrication, kami memahami pentingnya menggunakan teknologi terbaru dalam pembuatan PCB.Itulah mengapa kami terus berinvestasi dalam peralatan dan perangkat lunak canggih untuk memastikan kualitas tertinggi dan presisi dalam produk kami.

Teknologi canggih kami memungkinkan kami untuk memproduksi PCB multilayer yang kompleks dengan toleransi ketat dan cacat minimal.Ini menghasilkan PCB yang dapat diandalkan dan efisien yang memenuhi spesifikasi pelanggan kami yang tepat.

Layanan yang Disesuaikan

Kami memahami bahwa setiap proyek adalah unik, dan itulah sebabnya kami menawarkan layanan yang disesuaikan untuk memenuhi kebutuhan khusus pelanggan kami.Tim kami bekerja sama dengan klien kami untuk memahami kebutuhan mereka dan memberikan solusi yang disesuaikan untuk mencapai hasil yang diinginkan.

Dari pilihan pengiriman yang fleksibel hingga desain PCB khusus, kami berdedikasi untuk menyediakan layanan terbaik bagi pelanggan kami dan memastikan kepuasan penuh mereka dengan produk kami.

Penjaminan Mutu

Kualitas adalah prioritas utama kami di Multilayer PCB Fabrication.Kami telah menerapkan proses kontrol kualitas yang ketat untuk memastikan bahwa setiap PCB yang kami produksi memenuhi standar kualitas dan keandalan tertinggi.

Tim kami melakukan pengujian dan inspeksi yang ekstensif sepanjang proses pembuatan untuk mengidentifikasi dan menyelesaikan masalah potensial sebelum produk akhir dikirimkan kepada pelanggan kami.Ini memastikan bahwa pelanggan kami menerima PCB berkualitas tinggi yang memenuhi spesifikasi mereka dan melakukan seperti yang diharapkan.

Hubungi Kami

Jika Anda memiliki pertanyaan atau memerlukan dukungan teknis untuk proyek pembuatan PCB Anda, tim kami di sini untuk membantu. Silakan hubungi kami untuk informasi lebih lanjut atau untuk mendiskusikan kebutuhan spesifik Anda.Kami berharap untuk bekerja dengan Anda untuk membuat proyek Anda sukses.



Kemasan dan Pengiriman:



Pembuatan PCB multilayer
Kemasan dan Pengiriman

Produk PCB Multilayer Fabrication kami dikemas dan dikirim dengan hati-hati untuk memastikan pengiriman yang aman kepada pelanggan kami.Kami memahami pentingnya melindungi komponen elektronik sensitif selama transportasi, dan kami mengambil setiap tindakan pencegahan untuk memastikan bahwa pesanan Anda tiba dalam kondisi sempurna.

Setiap PCB multilayer pertama kali dibungkus dengan bahan anti-statis untuk mencegah kerusakan potensial dari listrik statis.Kemudian dimasukkan ke dalam kotak karton yang kokoh dengan bantalan yang cukup untuk melindunginya dari benturan selama pengiriman.

Untuk pesanan yang lebih besar, kami menggunakan peti kayu untuk memberikan perlindungan tambahan dan stabilitas selama pengiriman. Semua bahan kemasan kami dapat didaur ulang dan ramah lingkungan.

Kami menawarkan pilihan pengiriman domestik dan internasional, dan kami bekerja dengan perusahaan pengiriman terpercaya untuk memastikan pengiriman tepat waktu dan dapat diandalkan.Tim kami dengan hati-hati melacak setiap pengiriman untuk memberikan pelanggan kami dengan informasi pelacakan terbaru dan perkiraan tanggal pengiriman.

Kepuasan pelanggan adalah prioritas utama kami, dan kami berusaha untuk menyediakan produk dan layanan berkualitas tinggi.Jangan ragu untuk menghubungi kami dan kami akan melakukan yang terbaik untuk memenuhi kebutuhan Anda.



FAQ:



  • T: Apa itu Multilayer PCB Fabrication?
  • A: Pembuatan PCB multilayer adalah proses pembuatan papan sirkuit cetak multi-layer (PCB) yang digunakan dalam perangkat elektronik.
  • T: Apa keuntungan dari Multilayer PCB Fabrication?
  • A: PCB multilayer memungkinkan desain yang lebih kecil dan lebih kompak, peningkatan fungsionalitas, dan peningkatan integritas sinyal.
  • T: Bahan apa yang digunakan dalam Pabrik PCB Multilayer?
  • A: PCB multilayer biasanya terbuat dari lapisan tembaga, serat kaca, dan bahan isolasi seperti resin epoksi.
  • T: Berapa waktu yang dibutuhkan untuk pembuatan PCB multilayer?
  • A: Waktu memimpin untuk Pabrik PCB Multilayer dapat bervariasi tergantung pada kompleksitas dan kuantitas pesanan, tetapi biasanya antara 1-2 minggu.
  • T: Apakah JIETENG menawarkan layanan PCB Multilayer Fabrication yang dapat disesuaikan?
  • A: Ya, JIETENG menawarkan layanan Pabrik PCB Multilayer yang dapat disesuaikan untuk memenuhi kebutuhan dan persyaratan khusus pelanggan kami.
  • T: Di mana PCB Multilayer dari JIETENG diproduksi?
  • A: PCB multilayer kami diproduksi di fasilitas kami di Cina.
