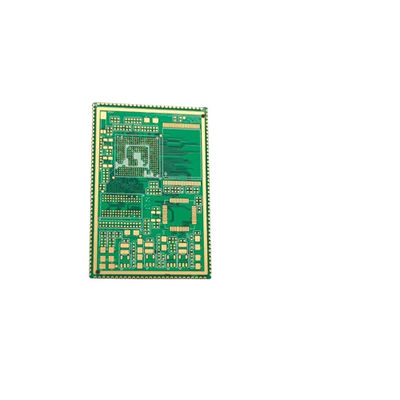

Pembuatan Prototipe PCB Masker Solder Hijau yang Dapat Dikustomisasi Dengan 0.1mm Min Ring Ring

Deskripsi produk:

Prototype PCB Assembly adalah solusi cepat, andal, dan hemat biaya untuk kebutuhan pembuatan prototipe PCB Anda.kami dapat menyediakan layanan manufaktur perakitan PCB berkualitas tinggi dengan waktu penyelesaian yang cepat.

Prototype PCB Assembly kami menawarkan desain yang disesuaikan untuk kebutuhan spesifik Anda. Kami menggunakan komponen berkualitas tinggi untuk memastikan kinerja terbaik dari papan sirkuit cetak Anda.

• Lebar garis / ruang minimum: 0,1 mm/0,1 mm
• Jembatan Topeng Solder Min: 0,1 mm
• Warna topeng solder: Hijau
• Ukuran Lubang Min: 0,2mm

Proses pembuatan prototipe PCB kami efisien dan akurat, memastikan kualitas tertinggi dari PCB Anda.Kami memiliki tim insinyur berpengalaman yang akan bekerja sama dengan Anda untuk memahami persyaratan desain Anda dan memberikan solusi terbaik.

Sebelum produksi akhir prototipe Anda, kami melakukan pengujian menyeluruh untuk memastikan fungsi dan kualitasnya.Tim jaminan kualitas kami memeriksa setiap cacat dan membuat penyesuaian yang diperlukan untuk memberikan Anda prototipe yang sempurna.

• Waktu pengiriman cepat
• Komponen berkualitas tinggi
• Solusi yang hemat biaya
• Desain yang disesuaikan
• Insinyur berpengalaman

Setelah prototipe Anda telah diuji dan disetujui, kita akan melanjutkan dengan produksi akhir.Tim kami memastikan bahwa setiap langkah proses produksi diawasi dengan cermat untuk menjaga standar kualitas tertinggi.

Prototype PCB Assembly adalah solusi satu atap untuk semua kebutuhan pembuatan prototipe PCB Anda.kami menjamin kualitas tertinggi dan waktu turnaround cepatHubungi kami hari ini untuk mendiskusikan kebutuhan produksi prototipe Anda.

Fitur:

• Nama produk: Prototype PCB Assembly
• Metode pengujian: pengujian dengan pesawat terbang
• Lapisan PCB: 2-lapisan
• Jembatan Topeng Solder Min: 0,1 mm
• Ukuran Lubang Min: 0,2mm
• Ukuran PCB: 100mm*100mm
• Produksi PCB
• Produksi Prototipe PCB
• Pembuatan Prototype PCB Assembly
• Prototipe PCB
• Pengujian perakitan PCB prototipe

Parameter teknis:

Aplikasi:

Nama merek:JIETENG

Nomor model:Papan sirkuit PCB

Tempat Asal:Cina

Warna layar sutra:Putih

Permukaan akhir:HASL

Jembatan Topeng Solder Min:0.1mm

Nama produk:Prototype PCB Assembly

Metode pengujian:Uji Probe Terbang

Apakah Anda mencari solusi yang dapat diandalkan dan efisien untuk kebutuhan manufaktur elektronik Anda?Produk kami dirancang khusus untuk memenuhi tuntutan industri elektronik modern dengan fitur canggih dan kualitas terbaik.

Prototype PCB Assembly, juga dikenal sebagai Printed Circuit Assembly, adalah proses pembuatan papan sirkuit cetak (PCB) dan perakitan komponen elektronik di atasnya.Proses ini merupakan bagian penting dari layanan manufaktur elektronik (EMS) dan sangat penting untuk produksi berbagai perangkat elektronik.

Prototype PCB Assembly digunakan dalam berbagai industri, termasuk telekomunikasi, perangkat medis, otomotif, kedirgantaraan, dan elektronik konsumen.Ini adalah bagian integral dari proses produksi untuk perangkat elektronik seperti smartphone, komputer, dan peralatan.

Ada beberapa alasan mengapa JIETENG's Prototype PCB Assembly menonjol dari sisanya:

• Pembuatan yang dapat diandalkan:PCB kami dibuat menggunakan bahan berkualitas tinggi dan teknik manufaktur canggih, memastikan daya tahan dan keandalan.
• Pengumpulan yang efisien:Dengan peralatan canggih dan teknisi terampil, kami dapat merakit komponen elektronik ke PCB dengan cepat dan akurat.
• Rapid Prototyping:Kami memahami pentingnya waktu dalam industri elektronik yang serba cepat. itulah sebabnya kami menawarkan layanan prototipe cepat untuk membantu Anda membawa produk Anda ke pasar lebih cepat.
• Pengaturan:Kami menawarkan berbagai pilihan kustomisasi untuk memenuhi kebutuhan spesifik klien kami. Dari ukuran dan bentuk PCB hingga akhir permukaan dan metode pengujian, kami dapat memenuhi kebutuhan unik Anda.

Proses Prototype PCB Assembly melibatkan beberapa langkah:

1. Desain dan pembuatan PCB: Langkah pertama adalah merancang dan memproduksi PCB sesuai dengan spesifikasi yang diberikan oleh klien.
2. Persiapan komponen: Komponen elektronik kemudian disiapkan untuk dirakit dengan cara menyortir, menempel, dan menempatkannya di gulungan atau baki.
3. Aplikasi pasta solder: Stensil digunakan untuk menerapkan pasta solder pada PCB, yang bertindak sebagai perekat untuk menahan komponen di tempatnya selama proses perakitan.
4. Penempatan komponen: Komponen kemudian ditempatkan pada PCB menggunakan peralatan otomatis atau dengan tangan.
5. Pemanasan: PCB kemudian dilewati melalui oven reflow, di mana pasta pengeman dipanaskan dan dilebur, menciptakan ikatan permanen antara komponen dan PCB.
6. Pengujian: PCB yang dirakit kemudian diuji dengan menggunakan metode pengujian Flying Probe untuk memastikan fungsionalitas dan kualitas.

Setelah langkah-langkah ini, Prototype PCB Assembly selesai dan siap digunakan dalam berbagai perangkat elektronik.

JIETENG's Prototype PCB Assembly adalah solusi sempurna untuk kebutuhan manufaktur elektronik Anda.kami menjamin untuk memberikan PCB kelas atas untuk produk AndaHubungi kami hari ini untuk mempelajari lebih lanjut tentang layanan kami dan bagaimana kami dapat membantu bisnis Anda berkembang di industri elektronik yang kompetitif.

Pengaturan:

Di JIETENG, kami menawarkan layanan yang disesuaikan untuk perakitan papan cetak, pembuatan prototipe PCB, dan layanan perakitan papan cetak.Layanan perakitan PCB prototipe kami menyediakan papan sirkuit berkualitas tinggi dengan permukaan HASL. Dengan lebar garis minimum dan ruang 0,1mm, papan kami dirancang untuk memenuhi kebutuhan spesifik Anda. Kami melakukan pengujian Flying Probe untuk memastikan fungsionalitas dan keandalan papan kami.Dengan berat tembaga 1 oz, papan kami tahan lama dan efisien. memilih JIETENG untuk semua kebutuhan perakitan PCB prototipe Anda.

Kemasan dan Pengiriman:

Di Prototype PCB Assembly, kami memahami bahwa kemasan dan pengiriman yang efisien sangat penting untuk memastikan pengiriman produk Anda dengan aman dan tepat waktu.Itulah sebabnya kami telah menerapkan kemasan yang komprehensif dan proses pengiriman untuk memastikan PCB prototipe Anda tiba dalam kondisi sempurna.

Semua prototipe PCB diperiksa dan dibersihkan dengan hati-hati sebelum kemasan untuk memastikan mereka bebas dari debu atau puing-puing.bahan kemasan anti-statis untuk melindungi papan Anda selama transportasi.

Untuk pesanan yang lebih kecil, kami menggunakan kantong anti-statis yang kokoh untuk melindungi PCB. kantong ini kemudian ditempatkan dalam amplop bubble wrap atau kotak kecil untuk perlindungan tambahan.kami menggunakan kotak karton khusus dengan sisipan busa untuk memegang PCB dengan aman di tempat.

Selain itu, kami menandai setiap paket dengan nomor pesanan dan alamat pengiriman Anda untuk mudah diidentifikasi.

Kami menawarkan berbagai pilihan pengiriman sesuai dengan kebutuhan dan anggaran Anda. Metode pengiriman standar kami adalah melalui layanan kurir tepercaya seperti DHL, FedEx, dan UPS.Ini memastikan pengiriman cepat dan dapat diandalkan ke mana saja di dunia.

Jika Anda membutuhkan waktu pengiriman yang lebih cepat, kami juga menawarkan opsi pengiriman cepat dengan biaya tambahan. Silakan hubungi kami untuk informasi lebih lanjut dan harga pengiriman cepat.

Untuk pesanan internasional, harap dicatat bahwa Anda mungkin dikenakan biaya bea cukai dan bea cukai tergantung pada undang-undang impor negara Anda.Biaya ini adalah tanggung jawab pelanggan dan tidak termasuk dalam biaya pengiriman kami.

Kami akan menyediakan semua dokumen dan deklarasi yang diperlukan untuk membantu dengan clearance bea cukai, tetapi silakan periksa dengan kantor bea cukai setempat Anda untuk persyaratan atau biaya tambahan.

Setelah pesanan Anda dikirim, kami akan memberi Anda nomor pelacakan sehingga Anda dapat memantau kemajuan pengiriman Anda. Anda juga dapat menghubungi kami kapan saja untuk pembaruan status pesanan Anda.

Terima kasih telah memilih Prototype PCB Assembly untuk kebutuhan PCB prototipe Anda. Kami berkomitmen untuk menyediakan produk dan layanan berkualitas tinggi, termasuk kemasan dan pengiriman yang efisien,untuk memastikan kepuasan AndaJika Anda memiliki pertanyaan atau kekhawatiran lebih lanjut, jangan ragu untuk menghubungi kami.
