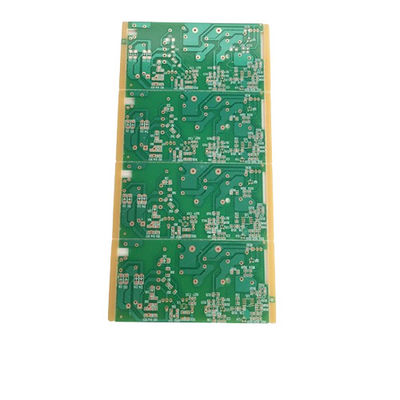

1.6 Lemari PCB berlapis 6 warna hijau tebal Proses emas terendam minyak dengan setengah lubang di empat sisi
| Place of Origin | China |
|---|---|
| Nama merek | JIETENG |
| Model Number | PCB circuit board |
| Kuantitas min Order | Dapat dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | Karton kosong, dikemas vakum |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | Dapat dinegosiasikan |
| Menyediakan kemampuan | 360000 meter persegi/tahun |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Ketebalan Tembaga | 1-4oz | Kontrol Impedansi | Ya, aku tahu. |
|---|---|---|---|
| Bahan | FR4, FR4 TG Tinggi, Bebas Halogen, Rogers, Dll. | Min. Ukuran Lubang | 0,2 mm |
| Jumlah Lapisan | 2-20 | Min. Lebar Garis | 0,1 mm |
| Min. Spasi Baris | 0,1 mm | Warna Silkscreen | Putih, Hitam, Kuning, dll. |
| Menyoroti | Green 6-layer PCB Board,Papan PCB 6 Lapisan Ditenggelamkan Minyak,Proses Emas Multilayer PCB Pabrikasi |
||
Deskripsi Produk
Deskripsi produk:
Pembuatan PCB Multilayer - Membuat Papan Wiring Cetak Multi-Level berkualitas tinggi
Multilayer PCB Fabrication adalah produsen papan sirkuit cetak multilayer berkualitas tinggi (PCB).Kami mengkhususkan diri dalam pembuatan papan kabel cetak multi-level yang digunakan dalam berbagai perangkat elektronik, mulai dari smartphone dan laptop hingga peralatan medis dan teknologi kedirgantaraan.
Ketebalan Tembaga: 1-4oz
PCB multi-layer kami terbuat dari ketebalan tembaga mulai dari 1-4oz, memberikan konduktivitas yang sangat baik dan memastikan kinerja yang efisien dari perangkat elektronik Anda.Kami menggunakan teknologi mutakhir dan teknik canggih untuk memastikan ketebalan tembaga yang tepat dan permukaan halus untuk fungsi optimal.
Min. Jarak garis: 0,1mm
Dengan proses manufaktur canggih kami, kami mampu mencapai jarak garis minimal 0,1 mm, memungkinkan desain sirkuit yang lebih kompleks dan kompak.Ini memastikan bahwa multi-layer PCB kami mampu memenuhi permintaan perangkat elektronik modern yang membutuhkan sirkuit kepadatan tinggi dalam faktor bentuk kecil.
Ketebalan papan: 0,2-3,2 mm
PCB multi-lapisan kami tersedia dalam berbagai ketebalan papan dari 0,2 mm hingga 3,2 mm, memungkinkan fleksibilitas dalam desain PCB Anda.Apakah Anda membutuhkan papan tipis dan ringan untuk perangkat portabel atau papan yang lebih tebal untuk aplikasi yang lebih kuat, kami memiliki kemampuan untuk memberikan solusi yang sempurna untuk kebutuhan spesifik Anda.
Lebar garis: 0,1 mm
Untuk memastikan akurasi dan ketepatan PCB multi-lapisan kami, kami mampu mencapai lebar garis minimal 0,1 mm. Ini memungkinkan kami untuk membuat pola sirkuit rumit dan kompleks,membuat PCB kami cocok untuk berbagai aplikasi yang membutuhkan kinerja tinggi dan keandalan.
Opsi bahan: FR4, FR4 TG tinggi, Bebas halogen, Rogers, dll.
Kami menawarkan berbagai pilihan bahan untuk memenuhi persyaratan spesifik PCB multi-lapisan Anda. Pilihan kami termasuk FR4, High TG FR4, Halogen Free, Rogers, dan banyak lagi.Setiap bahan memiliki sifatnya sendiri yang unik, yang memungkinkan kita untuk melayani berbagai aplikasi dan industri.
Pilih PCB Multilayer Pabrikasi untuk Anda Multi-Level Printed Wiring Board Penciptaan Kebutuhan
Dengan pengalaman bertahun-tahun di industri, kami memiliki keahlian dan kemampuan untuk memberikan PCB multi-lapisan berkualitas tinggi yang memenuhi standar kualitas yang paling ketat.Proses manufaktur kami dan langkah-langkah kontrol kualitas memastikan bahwa setiap PCB yang kami produksi adalah kualitas tertinggi dan keandalanHubungi kami hari ini untuk mendiskusikan kebutuhan PCB multi-lapisan Anda dan biarkan kami membantu membawa desain Anda menjadi hidup.
Fitur:
- Nama produk: Pembuatan PCB Multilayer
- Pengendalian impedansi: Ya
- Min. Jarak garis: 0,1mm
- Lebar garis: 0,1 mm
- Lumahing: HASL, ENIG, OSP, Perak Immersi, Timah Immersi, dll.
- Ketebalan Tembaga: 1-4oz
- Pembuatan papan sirkuit cetak multi-level
- Pembuatan PCB Multilayer
- Produksi papan sirkuit cetak multi-lapisan
Parameter teknis:
| Nama produk | Pembuatan PCB multilayer |
|---|---|
| Warna topeng solder | Hijau, Biru, Putih, Hitam, Merah, dll. |
| Min. Jarak Garis | 0.1mm |
| Min. Lebar garis | 0.1mm |
| Ketebalan Tembaga | 1-4oz |
| Jumlah Layer | 2-20 |
| Perbaikan permukaan | HASL, ENIG, OSP, Perak Immersi, Timah Immersi, dll. |
| Ketebalan papan | 0.2-3.2mm |
| Bahan | FR4, High TG FR4, Bebas Halogen, Rogers, dll. |
| Pengendalian impedansi | Ya. |
| Warna layar sutera | Putih, Hitam, Kuning, dll |
Aplikasi:
Pembuatan PCB Multilayer - Solusi Berkualitas Tinggi untuk Kebutuhan Papan Sirkuit yang Kompleks
Nama merek: JIETENG
Nomor Model: PCB circuit board
Tempat Asal: Cina
Ketebalan Tembaga: 1-4oz
Lebar garis: 0,1 mm
Pengendalian impedansi: Ya
Ketebalan papan: 0,2-3,2 mm
Warna Topeng Solder: Hijau, Biru, Putih, Hitam, Merah, dll.
Pembuatan Papan Pengkabelan Cetak Multi-Level
Manufaktur PCB multi-lapisan telah merevolusi industri elektronik dengan menyediakan solusi yang sangat efisien dan dapat diandalkan untuk kebutuhan papan sirkuit yang kompleks.permintaan untuk PCB berkualitas tinggi dan serbaguna telah meningkat, dan PCB multi-lapisan telah menjadi pilihan utama bagi banyak industri.
Di JIETENG, kami mengkhususkan diri dalam pembuatan papan kabel cetak multi-level, menawarkan berbagai layanan pembuatan PCB multi-layer untuk memenuhi beragam kebutuhan klien kami.Fasilitas produksi canggih kami dan tim yang sangat terampil memungkinkan kami untuk menyediakan PCB berkualitas tinggi dengan kontrol impedansi canggih, presisi tinggi, dan proses produksi yang efisien.
Pengendalian Impedansi Lanjutan untuk Kinerja Optimal
Salah satu fitur utama dari multi-layer PCB kami adalah kontrol impedansi canggih.memastikan kinerja dan integritas sinyal yang optimalDengan teknik kontrol impedansi kami yang canggih, kami dapat memproduksi PCB untuk berbagai aplikasi, termasuk digital kecepatan tinggi, RF / gelombang mikro, dan sirkuit tegangan tinggi.
Keakuratan Tinggi dan Aplikasi Serbaguna
PCB multi-layer kami diproduksi dengan presisi tinggi, memastikan keselarasan yang akurat dari semua lapisan, rute jejak yang halus, dan toleransi yang ketat.Keakuratan dan ketepatan ini membuat PCB kami cocok untuk berbagai aplikasiKami juga menawarkan pilihan kustomisasi untuk memenuhi kebutuhan spesifik klien kami.
Proses Produksi yang Efisien untuk Pengiriman tepat waktu
Di JIETENG, kami memahami pentingnya pengiriman tepat waktu untuk proyek klien kami.Itulah mengapa kami telah menerapkan proses produksi yang efisien untuk memastikan kita dapat memenuhi bahkan tenggat waktu yang paling menuntutPeralatan manufaktur canggih dan proses yang efisien memungkinkan kami untuk memproduksi PCB multi-lapisan berkualitas tinggi secara tepat waktu dan hemat biaya.
Lapisan Tembaga Berkualitas Tinggi Untuk Lebih awet
PCB multi-layer kami memiliki pelapis tembaga berkualitas tinggi, memberikan daya tahan dan keandalan yang ditingkatkan. Hal ini memungkinkan PCB kami untuk menahan lingkungan yang keras dan memastikan kinerja jangka panjang.Kami juga menawarkan berbagai pilihan ketebalan tembaga, mulai dari 1-4oz, untuk memenuhi kebutuhan spesifik klien kami.
Pembuatan papan sirkuit cetak multi-level untuk desain yang kompleks
Layanan manufaktur multi-layer PCB kami dirancang untuk memenuhi kebutuhan desain papan sirkuit yang kompleks.kami dapat memproduksi papan sirkuit cetak multi-level dengan hingga 40 lapisanPCB multi-level kami juga menawarkan penghematan ruang yang ditingkatkan, menjadikannya ideal untuk perangkat elektronik kompak.
Pilih JIETENG untuk kebutuhan PCB multi-lapisan Anda
Apakah Anda membutuhkan PCB digital berkecepatan tinggi, PCB RF / microwave, atau PCB tegangan tinggi, JIETENG memiliki Anda tertutup.kami dapat menyediakan PCB multi-lapisan yang memenuhi standar industri tertinggiHubungi kami hari ini untuk mempelajari lebih lanjut tentang layanan pembuatan papan sirkuit cetak multi-level kami dan bagaimana kami dapat membantu bisnis Anda berhasil.
Pengaturan:
Pembuatan PCB Multilayer yang disesuaikan oleh JIETENG
Nama merek:JIETENGNomor model:Papan sirkuit PCB
Tempat Asal:Cina
Ketebalan papan:0.2-3.2mm
Ukuran Lubang:0.2mm
Min. Lebar garis:0.1mm
Ketebalan Tembaga:1-4oz
Warna topeng solder:Hijau, Biru, Putih, Hitam, Merah, dll.
Di JIETENG, kami mengkhususkan diri dalam menyediakan layanan manufaktur PCB Multi-Layer berkualitas tinggi. Teknologi canggih dan tim berpengalaman kami memungkinkan kami menawarkan solusi yang disesuaikan untuk memenuhi kebutuhan unik Anda.Kapasitas produksi multi-layer Printed Circuit Board kami meliputi:
- Ketebalan papan: 0,2-3,2 mm
- Ukuran Lubang: 0,2 mm
- Lebar garis: 0,1 mm
- Ketebalan Tembaga: 1-4oz
- Solder Mask Pilihan warna: Hijau, Biru, Putih, Hitam, Merah, dan banyak lagi
Dengan fasilitas manufaktur state-of-the-art kami dan proses kontrol kualitas yang ketat, kami menjamin manufaktur PCB Multi-Layer yang dapat diandalkan dan efisien.Layanan kami juga termasuk Multi-Layer PCB Komponen Majelis, memastikan proses produksi yang mulus untuk proyek Anda.
Pilih JIETENG untuk semua kebutuhan PCB Multi-Layer Anda. Hubungi kami hari ini untuk penawaran pribadi dan layanan yang unggul.
Kemasan dan Pengiriman:
Pembuatan PCB Multilayer Pengemasan dan Pengiriman
Produk Multilayer PCB Fabrication kami dikemas dan dikirim dengan hati-hati untuk memastikan pengiriman yang aman dan aman.Setiap langkah dari proses kemasan dan pengiriman ditangani dengan hati-hati untuk memastikan bahwa pesanan Anda tiba dalam kondisi sempurna.
Kemasan
PCB multilayer kami pertama kali dibungkus dalam kantong anti-statis untuk mencegah kerusakan atau listrik statis selama transportasi.Mereka kemudian dimasukkan ke dalam kotak karton yang kokoh dan dibalut dengan bungkus gelembung untuk memberikan perlindungan tambahan.
Jika pesanan Anda berisi komponen sensitif, seperti perangkat pemasangan permukaan, mereka akan dikemas secara individual dalam busa anti-statis atau tabung untuk mencegah kerusakan selama pengiriman.
Pengangkutan
Kami menawarkan berbagai pilihan pengiriman untuk memenuhi kebutuhan spesifik Anda. Pemesanan dapat dikirim melalui udara, laut, atau darat tergantung pada urgensi dan tujuan pesanan Anda.
Untuk pesanan internasional, kami menyediakan semua dokumen bea cukai yang diperlukan untuk memastikan pengiriman lancar dan menghindari penundaan bea cukai.
Tim pengiriman kami dengan hati-hati memantau setiap pengiriman untuk memastikan bahwa itu tiba tepat waktu dan dalam kondisi sempurna. Kami juga menyediakan informasi pelacakan sehingga Anda dapat melacak pesanan Anda setiap langkah dari jalan.
Pengambilan Pelanggan
Jika Anda lebih suka untuk mengambil pesanan Anda, kami menawarkan pilihan pengambilan pelanggan yang nyaman. fasilitas kami dilengkapi dengan dermaga pemuatan dan forklift untuk membantu memuat pesanan Anda ke kendaraan Anda.
Staf kami yang ramah juga akan tersedia untuk memberikan bantuan atau menjawab pertanyaan yang mungkin Anda miliki.
Terima kasih telah memilih produk Multilayer PCB Fabrication kami. Kami berusaha untuk menyediakan layanan kemasan dan pengiriman terbaik untuk memastikan kepuasan lengkap Anda.
FAQ:
- A: Pembuatan PCB multilayer adalah proses pembuatan papan sirkuit cetak (PCB) dengan beberapa lapisan bahan konduktif yang dipisahkan oleh lapisan isolasi.Hal ini memungkinkan desain sirkuit yang lebih kompleks dan kepadatan komponen yang lebih tinggi di papan.
- A: Keuntungan utama dari Multilayer PCB Fabrication adalah memungkinkan desain sirkuit yang lebih kompleks dan kompak, yang dapat menghemat ruang dan mengurangi ukuran keseluruhan perangkat elektronik.Ini juga memberikan kualitas sinyal yang lebih baik, mengurangi gangguan elektromagnetik, dan meningkatkan kinerja termal.
- A: Nama merek produk ini adalah JIETENG.
- A: Nomor model dari produk ini adalah papan sirkuit PCB.
- A: Produk ini diproduksi di Cina.
