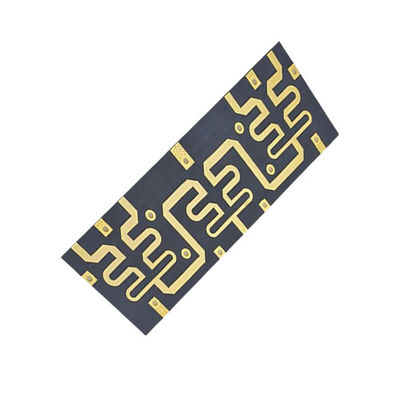

PTFE lembaran multi-lapisan PCB manufaktur 0,2-3,2 mm HASL ENIG OSP perawatan permukaan

Deskripsi produk:

Munculnya perangkat elektronik yang semakin kompleks telah mengharuskan pengembangan teknologi papan sirkuit yang lebih canggih.Multi-Layer Printed Circuit Board (PCB) menonjol sebagai komponen penting dalam elektronik modernProduk PCB Multilayer kami adalah yang terdepan dalam Produksi Multi-Layer Printed Circuit Board,disesuaikan untuk memenuhi standar yang ketat dari perangkat elektronik kontemporer yang membutuhkan interkoneksi dan keandalan kepadatan tinggi.

Dibangun dengan presisi, Multilayer PCB kami menawarkan kinerja yang tak tertandingi, berkat ketat Impedansi Control.Fitur ini memastikan bahwa karakteristik listrik papan sirkuit sesuai dengan persyaratan sinyal kecepatan tinggi, sehingga mengurangi hilangnya sinyal, crosstalk, dan interferensi elektromagnetik.Pengendalian impedansi yang tepat adalah bukti komitmen kami untuk memberikan produk yang memenuhi kebutuhan sensitif dari perakitan elektronik canggih.

Dalam bidang Multi-Level Printed Wiring Board Creation, salah satu spesifikasi yang paling menuntut adalah meminimalkan Lebar Garis.Lebar garis 0.1mm, memungkinkan kepadatan sirkuit yang lebih tinggi per unit area. miniaturisasi ini sangat penting untuk elektronik modern, yang menuntut lebih banyak fungsionalitas dalam paket yang semakin kecil.

Estetika dan fungsi PCB secara signifikan ditingkatkan oleh Solder Mask Color, dan produk kami menawarkan berbagai pilihan termasuk Hijau, Biru, Putih, Hitam, Merah, antara lain. The choice of solder mask not only provides a distinct look to the PCB but also contributes to the protection of the copper circuits from environmental factors and reduces the likelihood of solder bridging between closely spaced solder pads.

Adaptabilitas adalah kunci dalam pembuatan Multi-Level Printed Wiring Board,dan layanan PCB Multilayer Fabrication kami melayani berbagai kompleksitas desain dengan menawarkan Layer Count mulai dari 2 hingga 20 lapisanKeanekaragaman ini memastikan bahwa apakah klien kami bekerja pada papan dua lapisan yang sederhana atau desain dua puluh lapisan yang kompleks,produk kami dapat mengakomodasi kerumitan dan koneksi interlayer yang dibutuhkan untuk kinerja tinggi dan elektronik multi-fungsi.

Selain itu, komitmen kami untuk presisi lebih jelas dalam pencapaian kami Min. Jarak garis 0,1mm.Kemampuan jarak yang sempit ini sangat penting untuk menjaga integritas sinyal dan mengurangi potensi sirkuit pendek dalam tata letak yang padatPerhatian terhadap detail adalah apa yang membedakan Multi-Layer Printed Circuit Board Produksi kami, memberikan jaminan keandalan dalam aplikasi yang paling menuntut.

Setiap multilayer PCB yang kami buat menjalani pengujian ketat dan langkah-langkah kontrol kualitas untuk memastikannya memenuhi standar tertinggi.bahkan ketidaksempurnaan yang paling kecil dapat menyebabkan konsekuensi yang besarOleh karena itu, proses jaminan kualitas kami dirancang untuk mengidentifikasi dan menghilangkan setiap cacat yang dapat membahayakan kinerja PCB.

Kesimpulannya, produk Multilayer PCB Fabrication kami berdiri sebagai landasan dalam bidang Multi-Layer Printed Circuit Board Production.Spesifikasi Lebar Garis dan Jarak yang ketat, berbagai warna Solder Mask, dan berbagai macam Layer Count, kami memberikan PCB yang tidak hanya estetis tetapi juga listrik unggul dan sangat andal.Percaya keahlian kami dalam Multi-Level Printed Wiring Board Creation untuk daya generasi berikutnya inovasi elektronik.

Fitur:

• Nama produk: Pembuatan PCB Multilayer
• Ketebalan Tembaga: 1-4oz
• Ukuran Lubang: 0,2 mm
• Warna Topeng Solder: Hijau, Biru, Putih, Hitam, Merah, dll.
• Bahan: FR4, High TG FR4, Bebas Halogen, Rogers, dll.
• Lebar garis: 0,1 mm
• Pembuatan papan sirkuit cetak multi-level
• Pembuatan papan sirkuit cetak multi-level
• Pembuatan papan sirkuit cetak multi-level

Parameter teknis:

Aplikasi:

Merek JIETENG terkenal dengan keahliannya dalamPembuatan PCB Multilayer, menyediakan papan sirkuit PCB berkualitas tinggi yang memenuhi berbagai aplikasi. Dengan nomor model yang identik dengan presisi dan keandalan,papan sirkuit PCB ini dirancang untuk memenuhi kebutuhan elektronik yang rumitDibuat di Cina, PCB JIETENG adalah bukti kemajuan teknologi negara di sektor elektronik.

PCB JIETENG memiliki jarak garis minimum dan lebar 0,1 mm, memungkinkan penempatan komponen kepadatan tinggi, yang sangat penting dalam perangkat elektronik modern di mana ruang adalah premi.Ketebalan papan berkisar dari 0.2mm hingga 3.2mm, memberikan fleksibilitas untuk persyaratan produk yang berbeda. Baik untuk elektronik konsumen ramping atau sistem industri yang kuat, PCB JIETENG dapat disesuaikan untuk sesuai.

Bahan yang digunakan dalam PCB ini termasuk FR4 standar, FR4 TG Tinggi untuk peningkatan ketahanan termal, Halogen Free untuk ramah lingkungan, dan Rogers untuk aplikasi frekuensi tinggi.Berbagai ini memastikan bahwa apakah fokus adalah pada daya tahan, standar lingkungan, atau kinerja, ada pilihan material yang cocok tersedia.

DenganPengendalian impedansi, JIETENG PCB memastikan integritas sinyal, yang sangat penting dalam sirkuit elektronik berkecepatan tinggi.Fitur ini membuat PCB JIETENG ideal untuk digunakan dalam sistem elektronik yang kompleks di mana kinerja yang konsisten tidak dapat dinegosiasikan.

Kesempatan dan skenario aplikasi untuk produk PCB JIETENG sangat luas.Pembuatan PCB MultilayerDalam bidang komputasi, dari server ke komputer pribadi, PCB ini digunakan untuk kapasitas mereka untuk mendukung tata letak komponen padat dan mengelola panas secara efektif.Industri kedokteran juga mendapat manfaat, menggunakan PCB presisi JIETENG dalam peralatan diagnostik dan perawatan kritis.

Industri otomotif dan aerospace mengandalkan PCB kuat JIETENG untuk navigasi, sistem kontrol, dan sistem hiburan.Pengumpulan komponen PCB multi-lapisanmemastikan bahwa aplikasi-aplikasi kompleks ini dapat berfungsi dengan andal dalam kondisi yang menuntut.dan konsol game juga menggunakan PCB multi-layer untuk desain kompak mereka dan kebutuhan penggunaan ruang yang efisien.

Singkatnya, papan sirkuit PCB JIETENG adalah komponen penting untuk industri yang mencari berkualitas tinggi, dapat diandalkanPembuatan PCB MultilayerDengan fitur canggih, pilihan bahan, dan proses manufaktur yang teliti, JIETENG berdiri sebagai puncak teknologi PCB,siap untuk memenuhi beragam permintaan elektronik modern.

Pengaturan:

Nama merek:JIETENG

Nomor model:Papan sirkuit PCB

Tempat Asal:Cina

Kontrol impedansi:Ya.

Ketebalan papan:0.2-3.2mm

Warna layar sutra:Putih, Hitam, Kuning, dll

Bahan:FR4, High TG FR4, Bebas Halogen, Rogers, dll.

Warna topeng solder:Hijau, Biru, Putih, Hitam, Merah, dll.

Menjelajahi alamPembuatan Papan Pengkabelan Cetak Multi-Leveldengan JIETENG, mitra tepercaya Anda di bespokePengumpulan komponen PCB multi-lapisan. Setiap JIETENGPapan sirkuit PCBdibuat dengan cermat dalamCina, menawarkan presisiPengendalian impedansidan berbagai macamKetebalan papanDari 0,2-3,2mm.Warna-Warna Seratpilihan material kami, termasuk FR4, High TG FR4, dan Halogen Free pilihan melayani berbagaiPengumpulan komponen PCB multi-lapisanSemua itu dengan pilihan AndaWarna topeng solder, memilih dari Hijau, Biru, Putih, Hitam, Merah, dan banyak lagi untuk menyesuaikan multi-lapisan papan sirkuit Anda untuk kesempurnaan.

Dukungan dan Layanan:

Produk PCB Multilayer Fabrication kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan kepuasan lengkap Anda dengan produk kami.Dukungan kami termasuk akses ke tim insinyur berpengalaman yang dapat membantu dengan desainKami juga menawarkan berbagai layanan untuk membantu mengoptimalkan kinerja dan keandalan PCB Anda.

Dukungan teknis untuk Multilayer PCB Fabrication kami mencakup bantuan pemecahan masalah, panduan tentang pemilihan bahan, dan saran tentang pilihan tumpukan untuk memenuhi kebutuhan spesifik Anda.Ahli kami tersedia untuk membantu menyelesaikan masalah yang mungkin muncul selama proses desain atau produksi, memastikan bahwa PCB Anda diproduksi dengan standar tertinggi.

Selain dukungan teknis, layanan kami mencakup dokumentasi rinci, pemeriksaan aturan desain (DRC), dan pengujian listrik untuk memverifikasi integritas PCB.Kami bekerja sama dengan klien kami untuk menyediakan solusi yang disesuaikan dengan jadwal proyek dan keterbatasan anggaran merekaTujuan kami adalah untuk memberikan kualitas dan layanan yang luar biasa untuk mendukung keberhasilan proyek Anda.

Harap dicatat bahwa dukungan dan layanan teknis kami dimaksudkan untuk melengkapi pengetahuan dan keahlian tim desain dan rekayasa Anda sendiri.Kami mendorong klien kami untuk terlibat dengan kami di awal proses desain untuk hasil terbaik.

Kemasan dan Pengiriman:

Produk Multilayer PCB Fabrication dikemas dengan hati-hati untuk memastikan mencapai tujuannya dalam kondisi sempurna.Setiap PCB dibungkus secara individual dalam bahan anti-statis untuk mencegah kerusakan pelepasan elektrostatik selama transportasiPCB yang dibungkus kemudian ditempatkan ke dalam kotak kardus yang kaku dan sesuai dengan kebutuhan dengan bahan bantalan di semua sisi untuk mengurangi dampak selama pengiriman.Kotak ini disegel dengan pita pengemasan berat dan jelas ditandai dengan instruksi penanganan.

Untuk pengiriman, PCB yang dikemas dikelompokkan ke dalam kontainer pengiriman yang lebih besar dan tahan lama.Setiap kontainer pengiriman juga disegel dan diberi label yang tepat dengan rincian produk, tujuan, dan informasi pelacakan untuk memastikan bahwa ia ditangani dengan benar dan tiba dengan aman di tujuan akhir.

FAQ:

T1: Bahan apa yang digunakan dalam papan sirkuit PCB JIETENG?

A1: Papan sirkuit PCB JIETENG dibuat menggunakan laminat berkualitas tinggi, foil tembaga, dan bahan lain yang memenuhi standar industri untuk pembuatan PCB multilayer.Bahan khusus yang digunakan dapat bervariasi tergantung pada aplikasi dan kebutuhan pelanggan.

T2: Bisakah papan sirkuit PCB JIETENG mendukung aplikasi frekuensi tinggi?

A2: Ya, papan sirkuit PCB JIETENG dirancang untuk mendukung aplikasi frekuensi tinggi.Proses pembuatan termasuk perhatian terhadap detail dalam lapisan stack-up dan pemilihan bahan untuk memastikan integritas sinyal di lingkungan frekuensi tinggi.

T3: Berapa jumlah lapisan maksimum yang tersedia untuk papan sirkuit PCB JIETENG?

A3: Jumlah maksimum lapisan untuk papan sirkuit PCB JIETENG tergantung pada kompleksitas desain dan aplikasi Anda.dan kami akan memberikan solusi terbaik untuk memenuhi kebutuhan Anda.

Q4: Bagaimana JIETENG memastikan kualitas papan sirkuit PCB-nya?

A4: JIETENG memastikan kualitas melalui pengujian ketat dan prosedur kontrol kualitas.dan praktik standar industri lainnya untuk memastikan bahwa setiap papan sirkuit PCB memenuhi standar tinggi yang diharapkan dari produk yang diproduksi di Cina.

Q5: Apa waktu untuk pembuatan papan sirkuit PCB JIETENG?

A5: Waktu pengiriman untuk pembuatan papan sirkuit PCB JIETENG dapat bervariasi tergantung pada kompleksitas papan dan kapasitas produksi saat ini.Kami bertujuan untuk memiliki waktu turnaround cepat sambil memastikan kualitasUntuk waktu tertentu terkait proyek Anda, silakan hubungi kami dengan rincian Anda.
