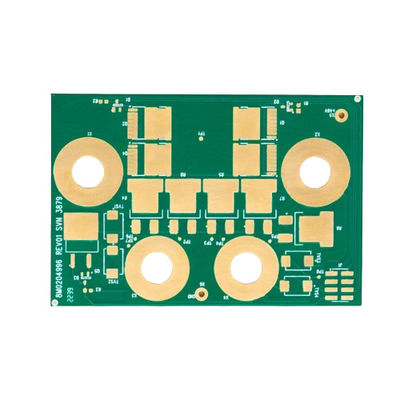

Green Solder Mask Prototype PCB Assembly 2-Layer Flying Probe Test 1.6mm

Deskripsi produk:

Produk Prototype PCB Assembly merupakan solusi mutakhir untuk desainer, insinyur,dan penggemar elektronik yang membutuhkan perakitan sirkuit cetak berkualitas tinggi dan tepat untuk prototipe merekaProduk ini menawarkan layanan komprehensif yang mencakup teknologi dan teknik terbaru dalam Prototype PCB Assembly Fabrication,memastikan bahwa prototipe Anda dibangun sesuai dengan spesifikasi dan standar yang tepatDengan fokus pada presisi dan keandalan, produk ini merupakan komponen penting untuk setiap proyek yang membutuhkan perubahan cepat dan tingkat detail yang tinggi.

Inti dari produk Prototype PCB Assembly adalah konfigurasi PCB 2-Layer, yang berfungsi sebagai dasar yang kuat untuk berbagai aplikasi elektronik.Desain dua lapisan ini memberikan keseimbangan antara kompleksitas dan biaya efektif, membuatnya cocok untuk tahap prototipe di mana baik anggaran dan kinerja sangat penting.PCB 2 Lapisan juga menguntungkan untuk kemudahan manufaktur dan kemampuan untuk mendukung berbagai komponen elektronik, menjadikannya pilihan serbaguna untuk berbagai proyek prototipe.

Selain integritas strukturalnya, produk Prototype PCB Assembly memiliki jembatan masker solder minimal 0,1 mm. Detail halus ini memastikan bahwa masker solder,yang digunakan untuk melindungi dan mengisolasi jejak tembagaHasilnya adalah mesin yang lebih bersih, lebih dapat diandalkan,dan profesional selesai perakitan sirkuit cetak yang dapat menahan tuntutan ketat pengujian dan penggunaan.

Untuk melengkapi desainnya yang kuat, produk Prototype PCB Assembly memiliki warna topeng solder hijau tradisional.karena warna hijau memberikan kontras yang tinggi terhadap jejak tembaga dan layar sutra, meningkatkan visibilitas selama proses inspeksi dan perakitan.Topeng solder hijau adalah tanda profesionalisme dan secara luas diakui dalam industri sebagai warna standar untuk perakitan sirkuit cetak.

Keakuratan dalam desain jejak sirkuit sangat penting, dan produk Prototype PCB Assembly memberikan lebar garis / ruang minimum 0,1 mm / 0,1 mm.Resolusi yang baik ini memungkinkan desain sirkuit dengan kepadatan tinggi, memungkinkan sirkuit kompleks untuk muat ke dalam ruang yang lebih kecil tanpa mengorbankan kinerja.Kemampuan untuk memasukkan garis-garis halus dan ruang-ruang penting bagi perangkat elektronik modern yang membutuhkan ukuran kompak dan sirkuit yang rumit.

Memastikan kontrol kualitas yang maksimal, produk PCB Prototype Assembly menggunakan metode pengujian Flying Probe.Teknik pengujian canggih ini memberikan verifikasi yang akurat dan dapat diandalkan dari perakitan sirkuit cetak tanpa perlu perlengkapan pengujian khususUji Flying Probe sangat ideal untuk prototipe karena hemat biaya untuk produksi kecil dan dapat mengakomodasi perubahan desain dengan dampak minimal pada proses pengujian.Ini adalah tes non-destructive yang memeriksa untuk membuka, pendek, dan masalah komponen, menjamin bahwa setiap prototipe memenuhi standar tinggi yang diharapkan oleh pelanggan kami.

Produk Prototype PCB Assembly bukan hanya layanan tetapi komitmen untuk keunggulan dalam bidang Prototype PCB Assembly Fabrication.Dengan kombinasi atribut presisi tinggi dan metodologi pengujian yang ketat, produk ini berdiri sebagai bukti dedikasi kami untuk menyediakan klien kami dengan dasar terbaik untuk proyek inovatif mereka.Apakah Anda berada di tahap awal desain atau siap untuk mengambil prototipe Anda ke tingkat berikutnya, produk Prototype PCB Assembly adalah kunci untuk membuka potensi proyek Anda.

Fitur:

• Nama produk: Prototype PCB Assembly
• Lapisan PCB: 2-lapisan
• Bahan PCB: FR4
• Warna topeng solder: Hijau
• Ketebalan PCB: 1,6 mm
• Ukuran PCB: 100mm*100mm
• Produksi Prototipe PCB
• Pengumpulan Papan Cetak
• Produksi PCB

Parameter teknis:

Aplikasi:

Merek JIETENG berada di garis depan dalam Prototype PCB Assembly Fabrication, menawarkan kualitas dan presisi yang luar biasa dalam model papan sirkuit PCB.adalah bukti perhatian yang cermat terhadap detail dan standar manufaktur yang kuat yang telah menjadi sinonim dengan produk teknologi di wilayah iniJIETENG's Prototype PCB Assembly bukan hanya tentang perakitan; ini adalah solusi komprehensif yang mewujudkan inovasi dan keandalan.

Dengan berat tembaga 1 oz, papan sirkuit PCB menawarkan konduktivitas dan daya tahan yang sangat baik, membuatnya cocok untuk berbagai aplikasi listrik.Warna sutra putih memberikan kontras yang jelas yang membantu dalam identifikasi komponen dan titik uji, yang sangat penting untuk pemecahan masalah dan pemeliharaan. jembatan topeng solder minimal 0,1 mm memastikan pencegahan solder bridge antara pad solder yang berjarak dekat,yang merupakan masalah umum dalam desain PCB kepadatan tinggiFitur ini, bersama dengan HASL (Hot Air Solder Leveling) permukaan akhir, berkontribusi pada umur panjang keseluruhan dan keandalan produk.

Selain itu, Prototype PCB Assembly dari JIETENG dirancang dengan cincin cincin minimal 0,1 mm, yang sangat penting untuk menciptakan vias yang kuat dan aman.Ini sangat penting dalam aplikasi perakitan sirkuit cetak di mana integritas koneksi listrik adalah yang terpentingKetahanan yang diberikan oleh fitur-fitur tersebut membuat papan sirkuit PCB JIETENG menjadi kandidat ideal untuk pengembangan prototipe, di mana banyak iterasi dan pengujian umum.Ini memungkinkan desainer dan insinyur untuk mendorong batas-batas kreatif dan teknis mereka tanpa khawatir kegagalan perakitan.

Aplikasi dan skenario untuk JIETENG's Prototype PCB Assembly sangat luas dan beragam.dimana prototipe cepat sering diperlukan untuk mengikuti pasar yang serba cepatHal ini juga sangat berlaku di sektor otomotif, di mana daya tahan dan presisi dari PCB proses manufaktur perakitan dapat secara langsung mempengaruhi kinerja dan keselamatan kendaraan.Dalam bidang peralatan medis, standar tinggi perakitan PCB JIETENG memastikan bahwa peraturan dan persyaratan yang ketat dipenuhi, sehingga melindungi fungsi peralatan kesehatan yang penting.

Dari startup yang bekerja pada gadget teknologi generasi berikutnya untuk perusahaan mapan yang terlibat dalam produksi mesin industri yang kompleks,JIETENG Prototype PCB Assembly menyediakan dasar yang handal untuk setiap proyekDi bidang kedirgantaraan, militer, telekomunikasi, dan seterusnya, komitmen JIETENG terhadap kualitas dan kinerja bersinar, menjadikannya pilihan utama bagi siapa saja yang mencari produk perakitan PCB tingkat atas.

Pengaturan:

Nama merek:JIETENG

Nomor model:Papan sirkuit PCB

Tempat Asal:Cina

Metode pengujian:Uji Probe Terbang

Permukaan akhir:HASL

Warna layar sutra:Putih

Lebar/Ruang Garis Min:0.1mm/0.1mm

Ukuran Lubang Min:0.2mm

Di JIETENG, kami mengkhususkan diri dalamProduksi Prototipe PCBdanPengumpulan Papan Cetak, memastikan kualitas tinggi dan presisi untuk setiapProduksi Prototipe PCBfasilitas state-of-the-art kami di Cina menggunakan metode pengujian canggih seperti Test Probe Flying untuk menjamin kinerja dan keandalan papan sirkuit PCB Anda.Dengan permukaan HASL kami selesai dan renyahPercaya JIETENG untuk semua kebutuhan perakitan PCB Anda, di mana kami menangani bahkan detail terkecil dengan hati-hati,dengan lebar garis/ruang minimum dan ukuran lubang 0.1mm dan 0.2mm, masing-masing, untuk memenuhi spesifikasi yang tepat.

Dukungan dan Layanan:

Produk perakitan PCB prototipe kami dirancang dengan standar kualitas dan keandalan tertinggi.Kami menawarkan rangkaian dukungan teknis dan layanan yang komprehensif untuk memastikan proses prototipe Anda lancar dan efisien. Layanan kami termasuk bimbingan profesional pada desain PCB, pemilihan bahan, dan sumber komponen untuk mengoptimalkan kinerja dan biaya-efektifitas prototipe Anda.

Kami menggunakan teknik perakitan canggih dan peralatan canggih untuk menangani teknologi permukaan (SMT) dan komponen lubang.Teknisi kami yang terampil mampu merakit PCB dengan beberapa lapisan dan desain yang rumit, memastikan bahwa bahkan prototipe yang paling kompleks dibangun sesuai spesifikasi.

Untuk memastikan prototipe Anda memenuhi semua persyaratan fungsional, kami menyediakan layanan pengujian yang luas, termasuk Inspeksi Optik Otomatis (AOI), inspeksi sinar-X, pengujian dalam sirkuit (ICT),dan pengujian fungsionalProses jaminan kualitas kami ketat dan dirancang untuk mendeteksi masalah potensial di awal proses perakitan.

Kami memahami pentingnya prototipe cepat dalam siklus pengembangan produk. Oleh karena itu, kami berkomitmen untuk menawarkan waktu turnaround cepat tanpa mengorbankan kualitas.Tim dukungan teknis kami selalu siap untuk membantu dengan pertanyaan atau kekhawatiran yang mungkin Anda miliki selama fase prototipe.

Untuk bantuan lebih lanjut, silakan lihat dokumentasi dan basis pengetahuan kami yang komprehensif, yang mencakup pedoman dan tips rinci untuk mengoptimalkan proses perakitan prototipe Anda.Kami berdedikasi untuk menyediakan Anda dengan alat dan dukungan yang Anda butuhkan untuk membawa ide-ide inovatif Anda hidup.

Kemasan dan Pengiriman:

Kemasan produk untuk perakitan PCB prototipe:

Setiap unit perakitan PCB prototipe dikemas dengan aman dalam kantong anti-statis untuk melindungi komponen elektronik sensitif dari pelepasan elektrostatik (ESD).Kantong anti-statis kemudian ditempatkan dalam kotak cushioned yang dirancang khusus untuk menyesuaikan dimensi PCBKotak ini disegel dengan pita anti tamper untuk memberikan lapisan keamanan tambahan.

Pengiriman untuk perakitan PCB prototipe:

Setelah pengemasan selesai, perakitan PCB prototipe dikirim melalui layanan kurir yang tepercaya.tergantung pada kebutuhan klien. Nomor pelacakan disediakan untuk memantau kemajuan pengiriman. Paket diasuransikan untuk nilai penuhnya untuk melindungi dari kerusakan atau hilangnya potensial selama transportasi.

FAQ:

T1: Bahan apa yang digunakan dalam papan sirkuit PCB JIETENG?

A1: Papan sirkuit PCB JIETENG terbuat dari bahan berkualitas tinggi termasuk substrat serat kaca FR-4, tembaga untuk lapisan konduktif, dan solder bebas timbal untuk kepatuhan lingkungan.Bahan khusus yang digunakan dapat bervariasi tergantung pada aplikasi dan kebutuhan pelanggan.

P2: Bisakah papan sirkuit PCB JIETENG disesuaikan sesuai dengan persyaratan desain tertentu?

A2: Ya, JIETENG menawarkan layanan kustomisasi untuk papan sirkuit PCB mereka.dan JIETENG akan memproduksi PCB sesuai dengan spesifikasi ini. Kustomisasi dapat mencakup dimensi papan, jumlah lapisan, penempatan komponen, dan banyak lagi.

T3: Langkah-langkah kontrol kualitas apa yang diterapkan JIETENG untuk produksi papan sirkuit PCB mereka?

A3: JIETENG mematuhi langkah-langkah kontrol kualitas yang ketat sepanjang proses perakitan PCB. Ini termasuk inspeksi optik otomatis (AOI), inspeksi sinar-X untuk BGA, pengujian dalam sirkuit (ICT),dan pengujian fungsional untuk memastikan keandalan dan kinerja papan sirkuit PCB.

Q4: Bagaimana papan sirkuit PCB JIETENG menangani manajemen termal?

A4: Papan sirkuit PCB JIETENG dirancang dengan manajemen termal dalam pikiran. Penggunaan bahan FR-4 membantu dengan disipasi panas, dan fitur tambahan seperti vias termal, heatsinks,atau pesawat konduktif dapat dimasukkan ke dalam desain untuk lebih mengelola tingkat panas selama operasi.

Q5: Berapa waktu pengiriman untuk pesanan perakitan PCB prototipe dengan JIETENG?

A5: Waktu pengiriman untuk pesanan perakitan PCB prototipe dengan JIETENG dapat bervariasi tergantung pada kompleksitas desain dan beban kerja saat ini.JIETENG berusaha untuk menyediakan waktu turnaround cepat untuk prototipe, dan pelanggan dapat mengharapkan perkiraan waktu pengiriman setelah mendiskusikan persyaratan proyek khusus mereka dengan tim layanan pelanggan JIETENG.
