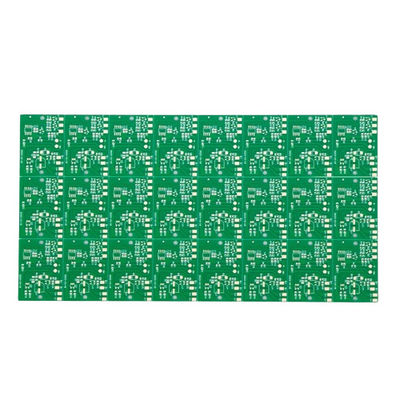

HASL Surface Finish PCB Hijau 1oz Tembaga Berat 0,1mm Solder Mask Bridge FR4 Prototype Assembly
Place of Origin | China |
---|---|
Nama merek | JIETENG |
Model Number | PCB circuit board |
Kuantitas min Order | Dapat dinegosiasikan |
Harga | negotiable |
Kemasan rincian | Karton kosong, dikemas vakum |
Waktu pengiriman | 5-8 hari kerja |
Syarat-syarat pembayaran | Dapat dinegosiasikan |
Menyediakan kemampuan | 360000 meter persegi/tahun |

Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xPermukaan akhir | HASL | Berat Tembaga | 1oz |
---|---|---|---|
Jembatan Topeng Solder Min | 0,1 mm | Ukuran Lubang Min | 0,2 mm |
Warna topeng solder | Hijau | ketebalan PCB | 1,6mm |
Bahan PCB | FR4 | Ukuran PCB | 100mm * 100mm |
Menyoroti | 1 oz Tembaga PCB Hijau,FR4 Prototype Assembly PCB hijau,HASL Surface Finish PCB Hijau |
Deskripsi produk:
Produk Prototype PCB Assembly adalah solusi mutakhir yang dirancang untuk berbagai aplikasi yang membutuhkan turnaround cepat dan presisi tinggi.,desainer, dan produsen yang membutuhkan yang kuat, handal, dan efisien Printed Board Assembly (PBA).Prototype PCB Assembly menonjol dalam industri manufaktur PCB Assembly.
Prototype PCB Assembly kami dibuat dengan berat 1 oz tembaga yang memberikan konduktivitas dan daya tahan yang sangat baik.Lapisan tembaga sangat penting untuk fungsi PCB karena membantu mendistribusikan daya dan sinyal di seluruh papan secara efektifBerat ini adalah standar untuk sebagian besar PCB di industri, memastikan bahwa produk dapat menangani berbagai beban listrik tanpa mengorbankan kinerja atau keandalan.
Salah satu aspek yang paling terlihat secara visual dari Prototype PCB Assembly adalah warna silkscreen putih. silkscreen putih diterapkan di atas lapisan topeng solder dan digunakan untuk mencetak label,simbol, dan garis besar komponen, yang membantu dalam perakitan dan memberikan referensi yang jelas dan dapat dibaca untuk teknisi dan pengguna akhir.Kontras antara layar sutra putih dan topeng pengisap di bawahnya memungkinkan untuk mudah mengidentifikasi komponen dan titik uji, yang sangat penting selama fase prototipe.
Dalam hal presisi, PCB prototipe kami memiliki ukuran ring ring minimal 0,1 mm.dan sangat penting untuk menciptakan ikatan yang kuat antara komponen memimpin dan PCBUkuran cincin ring minimal 0,1 mm memastikan bahwa ada ruang yang cukup untuk koneksi solder yang dapat diandalkan, bahkan pada komponen dengan pin terkecil,sehingga secara signifikan mengurangi kemungkinan kegagalan koneksi.
Produk kami juga memiliki jembatan topeng solder minimal 0,1 mm. Jembatan topeng solder mengacu pada jarak minimum antara dua bukaan di topeng solder.Tingkat detail yang halus ini sangat penting untuk mencegah solder bridging selama penempatan komponen dan reflowDengan mempertahankan minimal 0,1 mm, Prototype PCB Ensemble memastikan bahwa setiap komponen didefinisikan dengan tepat dan terisolasi,yang penting untuk fungsi dan umur panjang produk.
Prototype PCB Assembly unggul dalam teknologi garis halus dengan lebar garis minimum dan ruang 0,1 mm / 0,1 mm.Spesifikasi ini memungkinkan untuk rute yang lebih padat dari jejak dan sirkuit yang lebih kompleks pada papan yang lebih kecil, membuatnya sempurna untuk kebutuhan elektronik miniatur saat ini.Rincian garis halus seperti itu sangat penting dalam perakitan papan cetak modern karena memungkinkan peningkatan fungsi tanpa perlu papan yang lebih besar, yang merupakan game-changer dalam aplikasi terbatas ruang.
Dalam bidang manufaktur perakitan PCB, produk perakitan PCB prototipe tidak tertandingi dalam perhatian terhadap detail dan kepatuhan terhadap standar kualitas tertinggi.Setiap papan disatukan dan diuji dengan cermat untuk memastikan bahwa ia memenuhi persyaratan yang ketat yang diperlukan untuk prototipe dan produksi bervolume kecilProduk ini tidak hanya dirancang untuk membantu Anda memvalidasi desain Anda dengan cepat tetapi juga untuk transisi dengan lancar ke produksi skala penuh setelah desain selesai.
Singkatnya, Prototype PCB Assembly adalah produk luar biasa yang disesuaikan untuk memenuhi kebutuhan elektronik modern di mana presisi, keandalan, dan efisiensi adalah yang terpenting.Dengan fitur seperti berat 1 oz tembaga, warna layar sutra putih, cincin cincin minimal, jembatan topeng solder, dan lebar garis / ruang 0,1mm, produk ini menetapkan standar untuk perakitan papan cetak berkualitas tinggi.Apakah itu untuk startup atau perusahaan elektronik skala besar, PCB Prototype Assembly kami adalah produk go-to untuk semua kebutuhan perakitan PCB.
Fitur:
- Nama produk: Prototype PCB Assembly
- Ukuran PCB: 100mm*100mm
- Metode pengujian: pengujian dengan pesawat terbang
- Jembatan Topeng Solder Min: 0,1 mm
- Lapisan PCB: 2-lapisan
- Min Ring Bulat: 0,1 mm
- Produksi Prototipe PCB
- Pembuatan Prototype PCB Assembly
- Pengumpulan Sirkuit Cetak
Parameter teknis:
Parameter | Spesifikasi |
---|---|
Perbaikan permukaan | HASL |
Min Cincin Gelas | 0.1mm |
Bahan PCB | FR4 |
Metode pengujian | Uji Probe Terbang |
Lebar garis Min/Ruang | 0.1mm/0.1mm |
Ketebalan PCB | 1.6mm |
Ukuran Lubang Min | 0.2mm |
Berat Tembaga | 1 oz |
Warna topeng solder | Hijau |
Jembatan Topeng Solder Min | 0.1mm |
Aplikasi:
Papan sirkuit PCB JIETENG adalah produk perakitan PCB prototipe berkualitas tinggi, dibuat dengan presisi dan keahlian di jantung China.Produk ini adalah perwujudan kemajuan teknologi di bidang PCB Assembly ManufacturingDengan nomor model yang menandakan desain uniknya, kumpulan papan cetak ini disesuaikan untuk memenuhi persyaratan ketat aplikasi elektronik modern.PCB memiliki ukuran standar 100mm * 100mm, membuatnya serbaguna untuk berbagai kegunaan.
Konfigurasi dua lapisan papan sirkuit PCB JIETENG memberikan pendekatan yang seimbang terhadap kompleksitas dan biaya,cocok untuk berbagai skenario mulai dari kontrol industri hingga elektronik konsumenPenggunaan warna serat putih memastikan tanda-tanda yang jelas dan dapat dibaca untuk identifikasi dan penempatan komponen, yang sangat penting selama proses perakitan dan pemeriksaan pemeliharaan berikutnya.Fitur ini secara signifikan meningkatkan kegunaan perakitan sirkuit cetak dalam proyek yang kompleks.
Dengan cincin ring minimal 0,1 mm, PCB menjamin koneksi yang kuat dan umur panjang, bahkan dalam aplikasi di mana ia tunduk pada tekanan mekanis atau siklus termal.Berat tembaga 1 oz mencerminkan komitmen untuk kualitas dan keandalan, memastikan bahwa PCB dapat menangani beban arus yang diperlukan tanpa mengorbankan kinerja.
Papan sirkuit PCB JIETENG bukan hanya komponen; itu adalah tulang punggung dari setiap produk elektronik.di mana modifikasi sering dan presisi tidak dapat dinegosiasikanApakah itu untuk startup yang bekerja pada teknologi mutakhir atau lembaga pendidikan yang memberikan pengetahuan praktis, PCB ini memenuhi tugas.
Selain itu, perakitan papan cetak dari JIETENG adalah pilihan yang sangat baik untuk produksi batch kecil, di mana setiap unit harus mematuhi standar kualitas tertinggi.Perusahaan yang ingin menguji desain mereka dalam kondisi dunia nyata sebelum meningkatkan produksi akan menemukan PCB ini menjadi aset yang tak ternilaiDari perangkat medis hingga komponen aerospace, desain yang kuat dan manufaktur yang tepat dari PCB ini dapat memenuhi tuntutan bahkan aplikasi yang paling kritis.
Singkatnya, papan sirkuit PCB JIETENG adalah solusi perakitan PCB prototipe yang serbaguna, andal, dan tepat.Atributnya membuatnya cocok untuk berbagai aplikasi dan skenario di bidang PCB Assembly Manufacturing, memastikan bahwa insinyur dan desainer memiliki dasar yang tepat untuk membawa inovasi mereka hidup.
Pengaturan:
Nama merek:JIETENG
Nomor model:Papan sirkuit PCB
Tempat Asal:Cina
Ukuran PCB:100mm*100mm
Lebar/Ruang Garis Min:0.1mm/0.1mm
Ukuran Lubang Min:0.2mm
Lapisan PCB:2 Lapisan
Ketebalan PCB:1.6mm
Temukan keunggulan dalamPembuatan Prototype PCB Assemblydengan JIETENG, mitra Anda dalam kualitas tinggiPengumpulan Papan CetakLayanan kami berakar di Cina, berfokus pada pengiriman papan sirkuit PCB yang dirancang dengan presisi dengan ukuran standar 100mm * 100mm.Kami memastikan perhatian yang cermat untuk detail dengan lebar baris minimum dan ruang 0.1mm, dilengkapi dengan ukuran lubang minimal 0,2mm, untuk mengakomodasi desain yang paling rumit.contoh komitmen kami untuk kuat dan dapat diandalkanPengumpulan Sirkuit Cetaksolusi.
Dukungan dan Layanan:
Jika Anda membutuhkan dukungan teknis untuk produk PCB Prototype Assembly Anda, tim kami di sini untuk membantu.Layanan dukungan kami dirancang untuk menjawab pertanyaan atau masalah yang mungkin muncul selama proses perakitanPara ahli kami dapat memberikan panduan tentang penempatan komponen, teknik pengelasan, prosedur pengujian, dan banyak lagi untuk memastikan prototipe Anda memenuhi spesifikasi Anda dan melakukan seperti yang dimaksudkan.
Selain bantuan pemecahan masalah, kami juga menawarkan berbagai layanan untuk memfasilitasi pengembangan prototipe Anda.dan rekomendasi untuk desain untuk manufaktur (DFM)Tujuan kami adalah untuk membantu Anda merampingkan proses perakitan dan mengoptimalkan PCB Anda untuk produksi.
Untuk masalah teknis atau permintaan layanan, silakan lihat bagian FAQ kami yang komprehensif atau gunakan sumber daya dukungan online kami untuk solusi cepat dan mudah.Kami berdedikasi untuk menyediakan Anda dengan dukungan kualitas dan layanan yang diperlukan untuk keberhasilan proyek perakitan PCB prototipe Anda.
Kemasan dan Pengiriman:
Saat mengemas produk Prototype PCB Assembly, kami memastikan kewaspadaan dan ketepatan maksimal untuk melindungi komponen dan sirkuit yang halus.Setiap PCB pertama-tama ditempatkan dalam kantong anti-statis untuk mencegah pelepasan elektrostatikTas kemudian dibungkus dengan busa atau bungkus gelembung dan diletakkan dalam yang kokoh,kotak kardus bergelombang yang memberikan perlindungan yang cukup terhadap dampak dan getaran selama transitKami juga menyertakan kemasan pengering untuk menyerap kelembaban yang mungkin telah terkumpul, memastikan PCB tetap kering.
Sebelum dikirim, kotak itu disegel dengan pita pengemasan berkualitas tinggi dan diberi label yang jelas dengan instruksi penanganan untuk memastikan bahwa kotak itu disimpan dalam orientasi yang tepat.Kami juga menandai paket sebagai rapuh untuk memperingatkan operator untuk menangani dengan hati-hati tambahanLabel pengiriman mencakup alamat tujuan dan nomor pelacakan, yang memungkinkan pengirim dan penerima untuk memantau kemajuan paket sampai pengiriman.Tujuan kami adalah untuk memberikan prototipe PCB perakitan produk Anda dalam kondisi sempurna, siap digunakan segera setelah kedatangan.
FAQ:
Q1: Apa merek dan nomor model produk PCB Assembly?
A1: Nama merek produk PCB Assembly adalah JIETENG, dan nomor modelnya adalah papan sirkuit PCB.
T2: Di mana papan sirkuit PCB JIETENG diproduksi?
A2: Papan sirkuit PCB JIETENG diproduksi di Cina.
Q3: Dapatkah papan sirkuit PCB JIETENG disesuaikan sesuai dengan persyaratan khusus?
A3: Ya, papan sirkuit PCB JIETENG dapat disesuaikan untuk memenuhi persyaratan desain dan spesifikasi tertentu.
T4: Jenis layanan perakitan PCB apa yang ditawarkan JIETENG?
A4: JIETENG menawarkan berbagai layanan perakitan PCB termasuk teknologi permukaan (SMT), teknologi lubang (THT), dan perakitan teknologi campuran.Kami dapat mengakomodasi baik batch kecil dan produksi berskala besar.
Q5: Bagaimana saya dapat memastikan kualitas papan sirkuit PCB JIETENG?
A5: JIETENG menggunakan langkah-langkah kontrol kualitas yang ketat sepanjang proses manufaktur, termasuk pemeriksaan dan pengujian untuk memastikan bahwa setiap papan sirkuit PCB memenuhi standar kualitas tertinggi.
