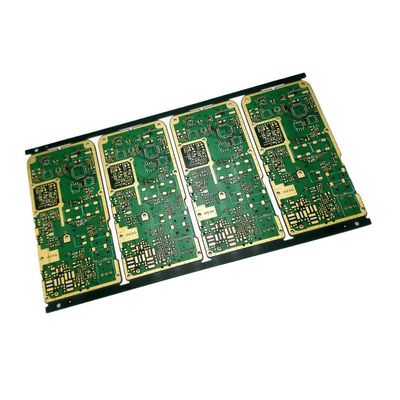

Papan sirkuit cetak frekuensi BGA 0.2-3.2mm Rogers/takonik Pcb Microwave Pcb Board

Deskripsi produk:

PCB Frekuensi Tinggi kami tersedia dengan ketebalan tembaga mulai dari 1-4oz, memastikan kapasitas arus yang memadai dan disipasi panas.Lebar jejak minimum dan jarak papan kami adalah 3/3mil, yang memungkinkan rute yang tepat dari sinyal kecepatan tinggi dan mengurangi crosstalk dan interferensi elektromagnetik.

PCB Frekuensi Tinggi kami tersedia dengan beberapa pilihan permukaan, termasuk HASL, ENIG, OSP, dan banyak lagi.Penutup ini meningkatkan soldebility dari PCB dan meningkatkan kualitas permukaan logam, yang penting untuk aplikasi frekuensi tinggi. warna topeng solder PCB frekuensi tinggi kami dapat disesuaikan sesuai dengan kebutuhan Anda. kami menawarkan berbagai warna, termasuk hijau,biruTopeng pengisap membantu melindungi jejak tembaga dari korosi dan mencegah jembatan pengisap.

Warna layar sutra dari PCB Frekuensi Tinggi kami juga dapat disesuaikan. Pencetakan layar sutra adalah proses yang melibatkan pencetakan teks, simbol, dan informasi lainnya pada permukaan PCB.Hal ini membantu untuk mengidentifikasi komponen yang berbeda dan penempatannya di papan, sehingga lebih mudah untuk merakit dan memecahkan masalah papan.

Singkatnya, PCB frekuensi tinggi kami dirancang untuk memenuhi persyaratan aplikasi kecepatan tinggi dengan ketebalan tembaga mulai dari 1-4oz, lebar jejak minimum dan jarak 3/3mil,dan berbagai permukaan akhir, topeng solder, dan pilihan warna layar sutra, PCB Frekuensi Tinggi kami adalah pilihan yang sempurna untuk proyek papan sirkuit cetak kecepatan tinggi Anda berikutnya.

Fitur:

• Nama produk: PCB Frekuensi Tinggi
• Pengendalian impedansi: ± 10%
• Warna layar sutra: Putih, Hitam, Kuning, dll.
• Jembatan lebar / ruang: 3 / 3mil
• Kemasan: Kemasan vakum, kantong gelembung, kotak karton, dll.
• Fasilitas permukaan: HASL, ENIG, OSP, dll.

Papan sirkuit cetak kecepatan tinggi, PCB frekuensi tinggi, Papan cetak frekuensi tinggi

Parameter teknis:

Aplikasi:

Dengan lebar jejak minimal dan ruang hanya 3/3mil, papan cetak berkinerja tinggi kami sangat cocok untuk aplikasi kecepatan tinggi yang menuntut presisi dan keandalan.Apakah Anda bekerja dengan elektronik canggih, peralatan telekomunikasi, atau sistem komputasi mutakhir, papan sirkuit cetak kami memenuhi tugas.

Produk kami datang dalam berbagai pilihan kemasan untuk memenuhi kebutuhan Anda, termasuk pengemasan vakum, kantong gelembung, dan kotak karton.biru, putih, hitam, dan banyak lagi, Anda dapat menyesuaikan papan cetak Anda untuk memenuhi kebutuhan spesifik Anda.

Papan sirkuit cetak berkinerja tinggi kami dibangun untuk bertahan, dengan ketebalan tembaga mulai dari 1 hingga 4 oz dan ukuran lubang minimal hanya 0,2 mm.Hal ini membuat mereka ideal untuk berbagai aplikasi, termasuk aerospace, pertahanan, otomotif, dan banyak lagi.

Jadi jika Anda mencari papan cetak berkecepatan tinggi yang dapat mengikuti bahkan aplikasi yang paling menuntut, tidak melihat lebih dari JTETENG PCB papan sirkuit.Dengan komitmen kami untuk kualitas dan kinerja, Anda dapat percaya bahwa produk kami akan memberikan hasil yang Anda butuhkan, setiap saat.

Pengaturan:

Pilihan kustomisasi produk kami meliputi:

• Warna Topeng Solder: Pilih dari warna hijau, biru, putih, hitam, atau pilihan lainnya berdasarkan kebutuhan Anda.
• Pengendalian impedansi: PCB Frekuensi Tinggi kami dilengkapi dengan kontrol impedansi ± 10% untuk memastikan mereka memenuhi persyaratan kecepatan tinggi Anda.
• Surface Finish: Pilih dari HASL, ENIG, OSP, atau opsi lain untuk memastikan kinerja yang optimal.
• Ketebalan papan: PCB Frekuensi Tinggi kami datang dalam kisaran ketebalan dari 0.2-3.2mm untuk memenuhi kebutuhan spesifik Anda.
• Lapisan: Pilih dari 2-10 lapisan berdasarkan kebutuhan produk Anda.

Dengan layanan kustomisasi produk kami, kami dapat membantu Anda membuat papan sirkuit cetak berkecepatan tinggi yang disesuaikan dengan kebutuhan spesifik Anda.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang pilihan kustomisasi kami.

Dukungan dan Layanan:

PCB Frekuensi Tinggi kami dirancang untuk memenuhi standar tertinggi industri, memastikan integritas sinyal yang sangat baik, kerugian rendah, dan kinerja yang dapat diandalkan.Tim dukungan teknis kami tersedia untuk membantu Anda dengan pertanyaan atau kekhawatiran yang mungkin Anda miliki tentang produk kami, termasuk rekomendasi desain, pemilihan bahan, dan pemecahan masalah. selain itu kami menawarkan berbagai layanan untuk membantu Anda mengoptimalkan PCB Frekuensi Tinggi Anda, termasuk tinjauan tata letak PCB,analisis integritas sinyalHubungi kami hari ini untuk mempelajari lebih lanjut tentang dukungan teknis dan layanan kami.

Kemasan dan Pengiriman:

Kemasan produk untuk PCB frekuensi tinggi:

• PCB akan dikemas dalam kantong anti-statis untuk mencegah setiap pelepasan elektrostatik selama transportasi.
• Kantong anti-statis akan ditempatkan dalam kotak karton dengan bahan bantalan yang memadai untuk menghindari kerusakan selama transportasi.
• Kotak kardus akan disegel dan diberi label dengan rincian produk, termasuk nomor pesanan, nama produk, dan jumlahnya.

Informasi Pengiriman untuk PCB Frekuensi Tinggi:

• Metode pengiriman akan ditentukan oleh pelanggan selama proses checkout.
• Waktu pengiriman diperkirakan akan diberikan berdasarkan lokasi pelanggan dan metode pengiriman yang dipilih.
• Pelanggan akan menerima nomor pelacakan melalui email setelah pesanan telah dikirim.
• Harap dicatat bahwa biaya bea cukai atau bea cukai adalah tanggung jawab pelanggan.
