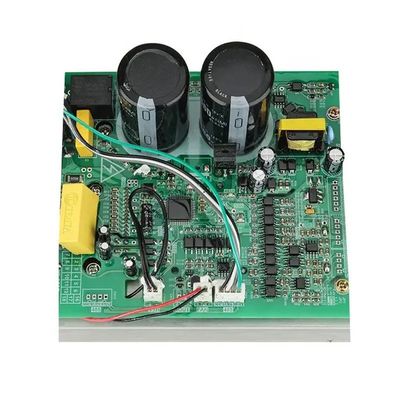

Pengendalian Impedansi Multilayer PCB Pabrik Dengan Hijau Merah Biru Solder Mask 3oz Tembaga Rogers

Place of Origin China
Nama merek JIETENG
Nomor model Papan sirkuit PCB SMT
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Karton kosong, dikemas vakum
Waktu pengiriman 5-8 hari kerja
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 360000 meter persegi/tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Kontrol Impedansi Ya. Jumlah Lapisan 2-20
Warna topeng solder Biru.hijau dll Min. Spasi Baris 0,1 mm
Min. Ukuran Lubang 0,2 mm Perbaikan permukaan HASL, ENIG, OSP, Immersion Silver, Immersion Tin, dll.
Ketebalan Tembaga 3oz Warna Silkscreen Putih, Hitam, Kuning, dll.
Layanan pengujian AOI, E-test, Tes fungsi, dll. Aplikasi Layanan Manufaktur Elektronik
Komponen Perangkat Pemasangan Permukaan Topeng solder Putih Hitam Kuning Hijau Merah
Akurasi Pencetakan Pasta Solder ±0,05mm Ukuran PCB 100mm * 100mm
Proses Perakitan ambil dan letakkan Lapangan Komponen 0.5mm
Gaya Pemasangan Gunung Atas Ketebalan Papan yang Dihaluskan 0,3mm-3,5mm
standar PCB standar IPC-II Sertifikasi ISO 9001:2015, RoHS, UL
Menyoroti

Pengendalian impedansi PCB multilayer

,

Merah Biru Solder Mask Multilayer PCB

,

3oz Tembaga Multilayer PCB

Tinggalkan pesan
Deskripsi Produk

Deskripsi produk:

Kami menawarkan berbagai pilihan warna Solder Mask seperti Hijau, Biru, Putih, Hitam, Merah, dll. Pilih warna yang sesuai dengan desain dan persyaratan branding Anda.

Layanan Manufaktur PCB Multi-Layer kami menawarkan pilihan bahan yang berbeda seperti FR4, High TG FR4, Halogen-Free, Rogers, dll.Pilih bahan yang paling sesuai dengan kebutuhan aplikasi spesifik Anda.

Perbaikan permukaan sangat penting dalam PCB, dan kami memiliki Anda tertutup. layanan Multi-Layer PCB Manufaktur kami menawarkan berbagai pilihan Perbaikan permukaan seperti HASL, ENIG, OSP, Immersion Silver, Immersion Tin,dll. Pilih Surface Finish yang sesuai dengan desain dan persyaratan aplikasi Anda.

Layanan manufaktur multi-layer PCB kami menawarkan pilihan ketebalan papan mulai dari 0,2-3,2 mm. Pilih ketebalan papan yang memenuhi persyaratan aplikasi spesifik Anda.

Dengan layanan Multi-Layer PCB Manufacturing kami, Anda dapat yakin akan PCB berkualitas tinggi yang memenuhi kebutuhan Anda.



Fitur:

  • Nama produk: Pembuatan PCB Multilayer
  • Jumlah lapisan: 2-20
  • Ketebalan Tembaga: 1-4oz
  • Lebar garis: 0,1 mm
  • Ketebalan papan: 0,2-3,2 mm
  • Ukuran Lubang: 0,2 mm

Produk ini ideal untuk perakitan komponen PCB multi-lapisan, pembuatan papan kabel cetak multi-level, dan produksi papan sirkuit cetak multi-lapisan.



Aplikasi:

Dengan berbagai finishing permukaan seperti HASL, ENIG, OSP, Immersion Silver, Immersion Tin, dll, produk ini dapat memenuhi kebutuhan dan preferensi yang berbeda.2mm dan ketebalan tembaga 1-4oz, yang membuatnya cocok untuk aplikasi yang berbeda. jarak garis minimal 0,1 mm memungkinkan produk untuk memiliki desain sirkuit kepadatan tinggi.

Apakah untuk perakitan komponen PCB multi-lapisan, manufaktur PCB multi-lapisan, atau produksi papan sirkuit cetak multi-lapisan, papan sirkuit PCB JIETENG dapat memberikan hasil berkualitas tinggi.Ini dapat menangani desain dan sirkuit yang kompleks, dan presisi tinggi memastikan bahwa produk akhir memenuhi spesifikasi yang diperlukan.

Peluang dan skenario aplikasi produk untuk papan sirkuit PCB JIETENG sangat luas. Hal ini dapat digunakan dalam produksi smartphone, komputer, tablet, dan perangkat elektronik lainnya.Industri otomotif dapat menggunakannya dalam produksi unit kontrol mesinIndustri medis dapat menggunakannya dalam produksi perangkat medis, perangkat implan, dan peralatan diagnostik.Industri telekomunikasi dapat menggunakannya dalam produksi peralatan komunikasiIndustri kedirgantaraan dapat menggunakannya dalam produksi avionika, sistem navigasi, dan sistem komunikasi.



Pengaturan:



Dukungan dan Layanan:

Dukungan teknis dan layanan produk Multilayer PCB Fabrication meliputi:

- Tinjauan dan konsultasi desain

- Panduan tentang pemilihan bahan dan stacking PCB

- Bantuan dalam memenuhi persyaratan desain khusus

- Pengujian dan analisis prototipe dan produk PCB

- Pemecahan masalah dan pemecahan masalah

- Dokumentasi dan sumber daya teknis

- Pelatihan dan pendidikan tentang desain dan pembuatan PCB



Kemasan dan Pengiriman:

Kemasan produk:

  • Semua multilayer PCB akan dikemas dalam kantong anti-statis untuk mencegah kerusakan akibat listrik statis.
  • Kantong anti-statis kemudian akan diletakkan dalam busa pelindung atau bungkus gelembung untuk lebih melindungi PCB selama pengiriman.
  • Akhirnya, PCB yang dikemas akan diletakkan dalam kotak karton yang kokoh dengan bantalan yang cukup untuk mencegah kerusakan selama transportasi.

Pengiriman:

  • Pengiriman akan ditangani oleh mitra terpercaya kami yang berpengalaman dalam menangani komponen elektronik yang sensitif.
  • Pelanggan akan diberikan informasi pelacakan setelah produk dikirim sehingga mereka dapat memantau kemajuan dan perkiraan tanggal pengiriman.
  • Jika ada masalah dengan produk selama pengiriman, kami akan bekerja dengan pelanggan untuk menyelesaikan masalah dengan cepat dan efisien.
