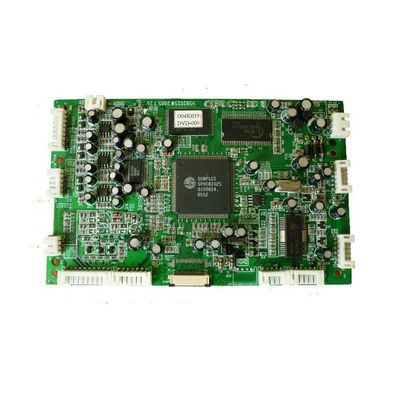

HASL Green Solder Mask Prototype PCB Assembly 6-Layer 1oz Tembaga Uji Probe Terbang tebal Tembaga 3oz
Place of Origin | China |
---|---|
Nama merek | JTETENG |
Model Number | PCB circuit board |
Kuantitas min Order | Dapat dinegosiasikan |
Harga | negotiable |
Kemasan rincian | Karton kosong, dikemas vakum |
Waktu pengiriman | 5-8 hari kerja |
Syarat-syarat pembayaran | Dapat dinegosiasikan |
Menyediakan kemampuan | 360000 meter persegi/tahun |

Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xMetode Uji | Tes Probe Terbang | Jembatan Topeng Solder Min | 0,1 mm |
---|---|---|---|
Perbaikan permukaan | HASL | Berat Tembaga | 1oz |
Warna topeng solder | Hijau | Cincin Cincin Min | 0,1 mm |
Nama produk | Perakitan PCB prototipe | Lapisan PCB | 6-Lapisan |
Jenis tes | Tes Probe Terbang | Artikel | Majelis Pcb Keyboard |
Layanan | Layanan OEM Disediakan, | Ketebalan PCB | 1,6mm |
Biaya | hemat biaya | Metode perakitan PCB | Campuran, BGA, SMT, Melalui lubang |
Pemasangan | Di atas kapal | Bahan | FR4 |
Lapisan | 1-48 | Keramahan Lingkungan | Sesuai dengan RoHS |
Komponen | Perangkat Pemasangan Permukaan | Lapangan Komponen | 0.5mm |
Ukuran papan | Adat | Waktu Pimpin | Waktu Timbal Pendek |
Bahan PCB | FR-4 | ||
Menyoroti | Tembaga tebal 3oz Prototype PCB Assembly,Green Solder Mask Prototipe PCB Assembly,HASL Prototipe PCB Assembly |
Deskripsi produk:
Salah satu fitur utama dari Prototype PCB Assembly adalah Min Line Width/Space yang adalah 0,1mm/0,1mm. Ini berarti bahwa garis pada PCB bisa sehalus 0,1mm dan bisa ada ruang 0.1 mm di antara merekaHal ini memastikan bahwa PCB adalah tepat dan akurat dalam hal desain.
Ukuran PCB untuk Prototype PCB Assembly adalah 100mm*100mm. Ukuran ini ideal untuk membuat prototipe produk elektronik ukuran kecil hingga menengah.Ini menyediakan ruang yang cukup untuk menampung semua komponen dan sirkuit yang diperlukan.
Metode pengujian yang digunakan dalam perakitan PCB prototipe adalah pengujian Flying Probe.Ini menggunakan probe yang bergerak di atas PCB dan memeriksa untuk setiap sirkuit terbuka atau pendekTes ini sangat dapat diandalkan dan akurat.
Penutup permukaan yang digunakan dalam perakitan PCB Prototipe adalah HASL (Hot Air Solder Leveling).Pengerjaan ini melibatkan mencelupkan PCB ke dalam solder cair dan kemudian menggunakan udara panas terkompresi untuk menghilangkan solder berlebihHal ini menciptakan permukaan datar dan rata yang ideal untuk menempatkan komponen pada PCB.
Jembatan Min Solder Mask untuk Prototype PCB Assembly adalah 0,1 mm. Ini berarti bahwa topeng solder dapat sehalus 0,1 mm dan dapat ada ruang 0,1 mm antara itu dan komponen lainnya.Hal ini memastikan bahwa komponen yang dilindungi dari pengelasan yang tidak sengaja.
Sebagai kesimpulan, Prototype PCB Assembly adalah bagian penting dari Printed Circuit Assembly.Fitur utama dari produk ini termasuk Min Line Width/Space dari 0.1mm/0.1mm, Ukuran PCB 100mm*100mm, Uji Probe Terbang, HASL Surface Finish, dan Jembatan Topeng Solder Min 0,1mm. Fitur-fitur ini memastikan bahwa PCB tepat, akurat, dan dapat diandalkan.
Fitur:
- Nama produk: Prototype PCB Assembly
- Warna topeng solder: Hijau
- Lebar garis / ruang minimum: 0,1 mm/0,1 mm
- Ukuran Lubang Min: 0,2mm
- Min Ring Bulat: 0,1 mm
- Kata Kunci: Produksi PCB Prototipe, PCB Prototipe
Parameter teknis:
Nama produk | Prototype PCB Assembly |
Lapisan PCB | 6-lapisan |
Ukuran PCB | 100mm*100mm |
Ketebalan PCB | 1.6mm |
Berat Tembaga | 1 oz |
Lebar garis Min/Ruang | 0.1mm/0.1mm |
Ukuran Lubang Min | 0.2mm |
Min Cincin Gelas | 0.1mm |
Perbaikan permukaan | HASL |
Jembatan Topeng Solder Min | 0.1mm |
Aplikasi:
Papan sirkuit PCB kami diproduksi menggunakan bahan FR4 berkualitas tinggi, memastikan daya tahan dan kinerja maksimal.Kami menggunakan metode uji coba pesawat terbaru untuk memastikan bahwa setiap papan sirkuit memenuhi standar tertinggi kualitas dan keandalan. Ring Ring minimal kami hanya 0,1mm memastikan bahwa setiap papan sangat tepat dan akurat, sementara Warna Topeng Solder Hijau kami memberikan visibilitas yang sangat baik dan mudah diidentifikasi.
Produk PCB Prototype Fabrication kami sangat cocok untuk berbagai aplikasi dan skenario.menciptakan tata letak PCB yang kompleks untuk sistem otomatisasi industri, atau hanya membutuhkan solusi yang dapat diandalkan dan hemat biaya untuk kebutuhan bisnis Anda, papan sirkuit PCB kami adalah pilihan yang sempurna.
Produk kami sangat ideal untuk digunakan dalam berbagai skenario, termasuk:
- Sistem Otomasi Industri
- Perangkat Elektronik Khusus
- Peralatan Medis
- Elektronik Konsumen
- Telekomunikasi
- Aerospace dan Pertahanan
- Otomotif
Dengan Solder Mask Bridge minimal hanya 0,1 mm, Anda dapat yakin bahwa papan sirkuit PCB Anda akan sangat tepat dan dapat diandalkan, dengan risiko minimal kesalahan atau masalah.Pilih produk PCB Prototype Fabrication JTETENG hari ini dan dapatkan solusi perakitan sirkuit cetak berkualitas tinggi yang Anda butuhkan untuk membawa bisnis Anda ke tingkat berikutnya!
Pengaturan:
Dukungan dan Layanan:
Produk Prototype PCB Assembly kami menawarkan dukungan dan layanan teknis yang komprehensif untuk memastikan bahwa pelanggan kami menerima perakitan PCB berkualitas tinggi yang memenuhi persyaratan spesifik mereka.Tim ahli kami tersedia untuk membantu dengan pertanyaan teknis atau masalah yang mungkin timbul selama desain, prototipe, dan proses manufaktur.
Kami menawarkan berbagai layanan, termasuk analisis desain untuk manufaktur (DFM), pembuatan prototipe, perakitan, pengujian, dan kontrol kualitas.Fasilitas canggih dan peralatan canggih kami memungkinkan kami untuk memberikan waktu penyelesaian yang cepat dan hasil yang berkualitas tinggi.
Selain itu, kami menawarkan dukungan purna jual untuk memastikan bahwa pelanggan kami puas dengan perakitan PCB mereka.dan perbaikan sesuai kebutuhan.
Di setiap tahap proses, kami berkomitmen untuk memberikan layanan pelanggan yang luar biasa dan dukungan.Tujuan kami adalah untuk melampaui harapan pelanggan kami dan memberikan perakitan PCB yang memenuhi spesifikasi yang tepat.
