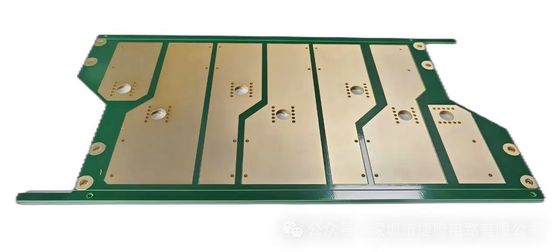

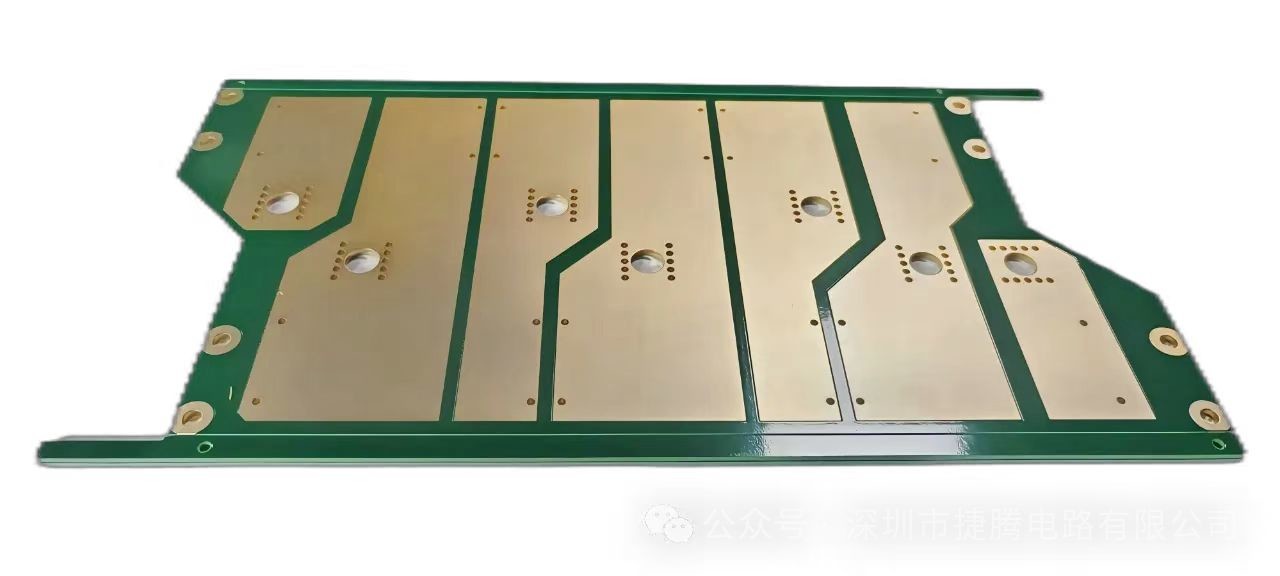

Amplifier yang dikendalikan impedansi 20 lapisan PCB dengan ketebalan tembaga 12oz
Place of Origin | China |
---|---|
Nama merek | JIETENG |
Sertifikasi | UL ROHS SGS TS16949 |
Model Number | Multilayer PCB Fabrication |
Kuantitas min Order | 2 pcs |
Harga | 22-56USD/piece |
Kemasan rincian | Karton kosong, dikemas vakum |
Waktu pengiriman | 10-15 Hari Kerja |
Syarat-syarat pembayaran | T/T, Western Union |
Menyediakan kemampuan | 300 pcs/hari |

Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xJumlah Lapisan | 2-20 | Warna Silkscreen | Putih hitam |
---|---|---|---|
Min. Ukuran Lubang | 0.5mm | Kontrol Impedansi | Ya. |
Ketebalan Tembaga | 12oz | Perbaikan permukaan | ENIG |

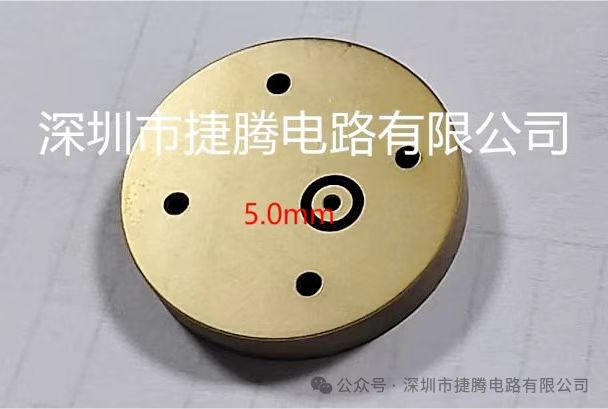

Bahan | FR4 TG Tinggi, Bebas Halogen, Rogers, | Ketebalan papan | 5.0mm |
Bahan dasar | PETF, TACONIC, TP-2 | Aplikasi | Tenaga, Otomotif |
Menyoroti | PCB penguat yang dikontrol impedansi,20 Lapisan PCB,12oz PCB Ketebalan Tembaga |
Deskripsi produk:
Layanan kami Multi-Level Printed Wiring Board Creation juga menawarkan berbagai pilihan Surface Finish untuk memenuhi kebutuhan spesifik Anda.atau Immersion Tin selesai untuk mencapai tampilan ideal dan kinerja untuk proyek AndaDan, dengan kemampuan Kontrol Impedansi kami yang canggih, Anda dapat yakin bahwa PCB Anda akan berfungsi pada tingkat tertinggi yang mungkin.
Selain kemampuan manufaktur kami yang canggih, kami juga menawarkan berbagai pilihan warna Solder Mask untuk memastikan papan Anda terlihat sebaik yang dilakukannya.atau warna kustom lainnya untuk memenuhi kebutuhan spesifik proyek Anda.
Di fasilitas pembuatan Multi-Level Printed Wiring Board kami, kami bangga dengan komitmen kami terhadap kualitas dan kepuasan pelanggan.Dengan teknologi mutakhir kami dan tim berpengalaman insinyur dan teknisi, kami mampu memproduksi PCB berkualitas tinggi di industri. jadi mengapa menunggu?Hubungi kami hari ini untuk mempelajari lebih lanjut tentang kami Multi-Layer PCB Manufaktur layanan dan bagaimana kita dapat membantu membawa proyek Anda ke tingkat berikutnya.
Fitur:
- Nama produk: Pembuatan PCB Multilayer
- Warna Silkscreen: Putih, Hitam
- Ukuran Lubang: 0,5 mm
- Warna Topeng Solder: Hijau, Biru, Hitam, Merah, dll.
- Pengendalian impedansi: Ya
- Ketebalan papan: 5,0 mm
Produk PCB Multilayer kami menawarkan:
- Produksi papan sirkuit cetak multi-lapisan
- Pengumpulan komponen PCB multi-lapisan
- Pembuatan papan sirkuit cetak multi-level
Parameter teknis:
Warna layar sutera | Putih, Hitam |
Bahan | Tinggi TG FR4, Bebas Halogen, Rogers |
Warna topeng solder | Hijau, Biru, Hitam, Merah, dll |
Pengendalian impedansi | Ya, aku tahu. |
Ukuran Lubang | 0.2mm |
Jumlah Layer | 2-20 |
Ketebalan Tembaga | 12OZ |
Perbaikan permukaan | ENIG |
Ketebalan papan | 5.0mm |
Aplikasi:
Multilayer PCB Fabrication sangat ideal untuk Multi-Layer PCB Manufacturing dan mampu memproduksi papan sirkuit dengan Layer Count antara 2 hingga 20.Ketebalan Tembaga dari papan sirkuit yang diproduksi oleh produk ini adalah 2OZ, yang ideal untuk berbagai aplikasi.
Produk Multilayer PCB Fabrication dilengkapi dengan berbagai Warna Solder Mask seperti Hijau, Biru, Hitam, Merah, dan sebagainya, yang dapat disesuaikan sesuai preferensi pelanggan.Fitur ini membuat produk lebih serbaguna dan memenuhi kebutuhan pelanggan yang berbeda.
Produk Multilayer PCB Fabrication dilengkapi dengan opsi finishing permukaan yang berbeda seperti OSP, Immersion Silver, dan Immersion Tin, yang memberikan keuntungan tambahan bagi pelanggan.Pilihan Surface Finish ini memastikan bahwa papan sirkuit yang diproduksi berkualitas tinggi dan memenuhi persyaratan pelanggan.
Produk Multilayer PCB Fabrication sangat ideal untuk berbagai kesempatan dan skenario aplikasi seperti aerospace, medis, telekomunikasi, otomotif, dan banyak lagi.Produk ini dirancang untuk memenuhi kebutuhan berbagai industri dan memberikan solusi yang andal dan efisien untuk Multi-Layer Printed Circuit Board Produksi.
Kesimpulannya, produk Multilayer PCB Fabrication dari JIETENG adalah solusi yang dapat diandalkan dan efisien untuk Produksi Multi-Layer Printed Circuit Board.Produk ini diproduksi di Cina dan terbuat dari bahan berkualitas tinggiDengan pilihan Solder Mask Colors dan Surface Finish yang dapat disesuaikan, produk ini memenuhi kebutuhan pelanggan yang berbeda.Produk Multilayer PCB Fabrication sangat ideal untuk berbagai kesempatan dan skenario aplikasi dan memberikan solusi yang dapat diandalkan untuk Multi-Layer PCB Manufacturing.
Pengaturan:
Mencari solusi PCB Multilayer Fabrication yang disesuaikan untuk kebutuhan proyek Anda?datang dengan ketebalan tembaga 2OZ dan ketebalan papan mulai dari 1.0-4.0mm. Dengan kontrol impedansi dan berbagai pilihan bahan seperti High TG FR4, Halogen Free, dan Rogers, Multilayer PCB Fabrication kami dapat disesuaikan untuk memenuhi kebutuhan spesifik Anda.Kami juga menawarkan ukuran lubang minimum 0.2mm.
Layanan perakitan komponen PCB multi-lapisan kami dapat membantu Anda merampingkan proses produksi dan memastikan bahwa proyek Anda selesai tepat waktu dan dalam anggaran.Percaya JIETENG untuk menyediakan Anda dengan solusi yang disesuaikan yang memenuhi spesifikasi yang tepat.
Kemasan dan Pengiriman:
Kemasan produk:
- Semua multilayer PCB akan dikemas dalam kantong anti-statis
- Kantong anti-statis kemudian akan ditempatkan dalam bungkus gelembung untuk perlindungan tambahan selama pengiriman
- PCB yang dibungkus gelembung akan ditempatkan dalam kotak kardus yang kokoh
- Kotak kardus akan disegel dengan pita pengaman
Pengiriman produk:
- Pilihan pengiriman termasuk darat standar, dipercepat, dan semalam
- Biaya pengiriman akan bervariasi tergantung pada metode pengiriman dan tujuan yang dipilih
- Semua pengiriman akan dilacak dan pelanggan akan menerima nomor pelacakan
- Pengiriman internasional mungkin dikenakan biaya bea cukai dan penundaan
FAQ:
T: Apa itu JIETENG Multilayer PCB Fabrication?
A: JIETENG Multilayer PCB Fabrication adalah jenis papan sirkuit cetak yang terdiri dari beberapa lapisan jejak tembaga dan bahan isolasi.Ini dirancang untuk menangani sinyal elektronik kecepatan tinggi dan frekuensi tinggi dan umumnya digunakan dalam perangkat elektronik canggih seperti komputer, smartphone, dan peralatan medis.
T: Di mana JIETENG Multilayer PCB Fabrication dibuat?
A: JIETENG Multilayer PCB Fabrication dibuat di Cina,di mana kami memiliki fasilitas manufaktur mutakhir yang memanfaatkan teknologi canggih dan langkah-langkah kontrol kualitas untuk memastikan bahwa produk kami memenuhi standar industri.
T: Apa manfaat menggunakan JIETENG Multilayer PCB Fabrication?
A: JIETENG Multilayer PCB Fabrication menawarkan beberapa manfaat, termasuk peningkatan fungsionalitas dan keandalan, ukuran dan berat yang berkurang, peningkatan kinerja sinyal, dan peningkatan manajemen termal.Ini juga memungkinkan fleksibilitas desain dan kustomisasi yang lebih besar, menjadikannya ideal untuk berbagai aplikasi.
T: Apa spesifikasi JIETENG Multilayer PCB Fabrication?
A: JIETENG Multilayer PCB Fabrication tersedia dalam berbagai ukuran dan ketebalan, tergantung pada kebutuhan spesifik proyek Anda.PolyimidaIni juga menawarkan berbagai permukaan, seperti HASL, ENIG, OSP, dan perak perendaman.
T: Bagaimana saya memesan JIETENG Multilayer PCB Fabrication?
A: Berikan file gerber dan persyaratan teknis. seperti bahan PCB, ketebalan, permukaan tembaga, warna topeng dan layar sutra, dll.
