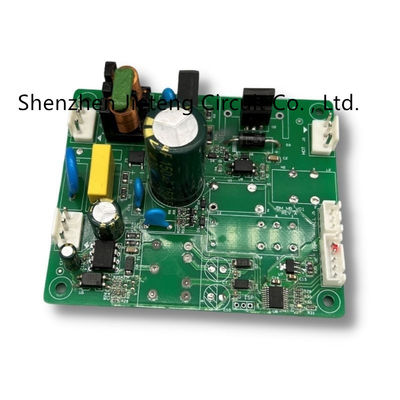

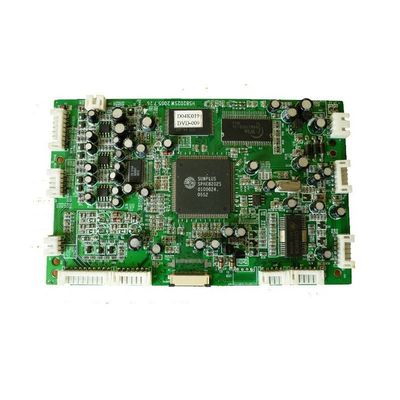

10-Layer Battery Printed Circuit Board PCB Assembly Dengan Komponen Pitch 0,5 mm

Deskripsi produk:

Pilihan akhir permukaan untuk produk PCB SMT Assembly ini adalah HASL dan ENIG, memberikan fleksibilitas untuk memenuhi kebutuhan spesifik Anda.HASL adalah pilihan yang hemat biaya yang menyediakan finishing yang dapat diandalkan untuk sebagian besar aplikasiENIG, di sisi lain, adalah pilihan yang lebih mahal yang menyediakan finishing yang superior untuk aplikasi berkinerja tinggi yang membutuhkan konduktivitas yang superior dan keandalan jangka panjang.

Produk PCB SMT Assembly ini juga dilengkapi dengan tes probe terbang, yang merupakan metode pengujian yang sangat akurat dan efisien yang memastikan kualitas dan keandalan produk yang dirakit Anda.Jenis uji ini membantu mendeteksi kemungkinan cacat dalam proses perakitan sebelum produk Anda dikirim, mengurangi kemungkinan pengembalian produk yang mahal dan memakan waktu.

Selain itu, warna layar sutra dari perakitan ini adalah putih, memberikan label yang jelas dan mudah dibaca yang dapat membantu mempermudah proses perakitan Anda.Proses Surface Mount Soldering Assembly kami memastikan bahwa setiap komponen ditempatkan dengan akurat dan dilas ke papan, menyediakan koneksi yang aman dan dapat diandalkan yang akan menahan bahkan aplikasi yang paling menuntut.

Secara keseluruhan, produk PCB Printed Wiring Assembly kami adalah solusi berkualitas tinggi yang menawarkan berbagai fitur dan manfaat untuk memenuhi kebutuhan perakitan elektronik spesifik Anda.Apakah Anda membutuhkan solusi hemat biaya untuk aplikasi sederhana atau pilihan kinerja tinggi untuk proyek yang kompleks, produk PCB SMT Assembly kami dirancang untuk memberikan kinerja dan keandalan yang Anda butuhkan.

Aplikasi:

Salah satu aplikasi utama papan sirkuit PCB JIETENG adalah perakitan perangkat permukaan.yang ditempatkan langsung pada permukaan papan. Jenis perakitan ini umumnya digunakan dalam perangkat elektronik, seperti smartphone, laptop, dan tablet. ukuran kecil papan sirkuit dan kepadatan komponen yang tinggi membuatnya ideal untuk perakitan SMD,yang membutuhkan presisi dan akurasi.

Aplikasi lain dari papan sirkuit PCB JIETENG adalah perakitan melalui lubang.Jenis perakitan ini biasanya digunakan dalam peralatan industriLapisan tembaga tebal papan sirkuit dan sifat listrik yang sangat baik membuatnya ideal untuk perakitan lubang.

Papan sirkuit PCB JIETENG juga cocok untuk sirkuit digital dan analog berkecepatan tinggi.yang penting untuk sirkuit berkecepatan tinggiJenis sirkuit ini umumnya digunakan dalam telekomunikasi, jaringan, dan perangkat medis.

Kesimpulannya, papan sirkuit PCB JIETENG adalah produk serbaguna dan berkualitas tinggi yang dapat digunakan di berbagai industri.dan pitch komponen membuatnya ideal untuk perakitan perangkat permukaan mountIni adalah solusi yang dapat diandalkan dan hemat biaya untuk semua kebutuhan PCB Anda.

Pengaturan:

Di JIETENG, kami menawarkan layanan kustomisasi produk untuk produk PCB SMT Assembly kami.Layanan PCB Printed Wiring Assembly kami memungkinkan Anda menyesuaikan papan sirkuit PCB Anda untuk memenuhi kebutuhan spesifik Anda.

Layanan PCB Printed Wiring Assembly kami meliputi:

• Ketebalan Tembaga: 3 oz
• Ukuran Lubang: 0,2 mm
• Perbaikan permukaan: HASL, ENIG
• Bahan PCB: FR-4

Layanan Pemanasan Papan Sirkuit Cetak kami meliputi:

• Rangkaian teknologi permukaan (SMT)
• Perangkat melalui lubang

Sebagai produsen perakitan PCB SMT terkemuka di Cina, kami bangga dengan kemampuan kami untuk menawarkan solusi khusus untuk pelanggan kami.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang PCB kami Printed Wiring Assembly dan Printed Circuit Board Soldering layanan.

FAQ:

A: Nomor model kami adalah papan sirkuit PCB.

A: Papan sirkuit PCB kami diproduksi di Cina.

A: Papan sirkuit PCB kami terbuat dari bahan berkualitas tinggi termasuk tembaga, serat kaca, dan topeng solder.

A: Ya, kami menawarkan layanan kustomisasi untuk papan sirkuit PCB kami. Silakan hubungi kami untuk informasi lebih lanjut.

5T: Informasi apa yang dibutuhkan untuk penawaran PCB?
A: Berkas Gerber dan persyaratan teknis seperti bahan PCB, ketebalan, permukaan tembaga, warna topeng dan layar sutra, dll.)
