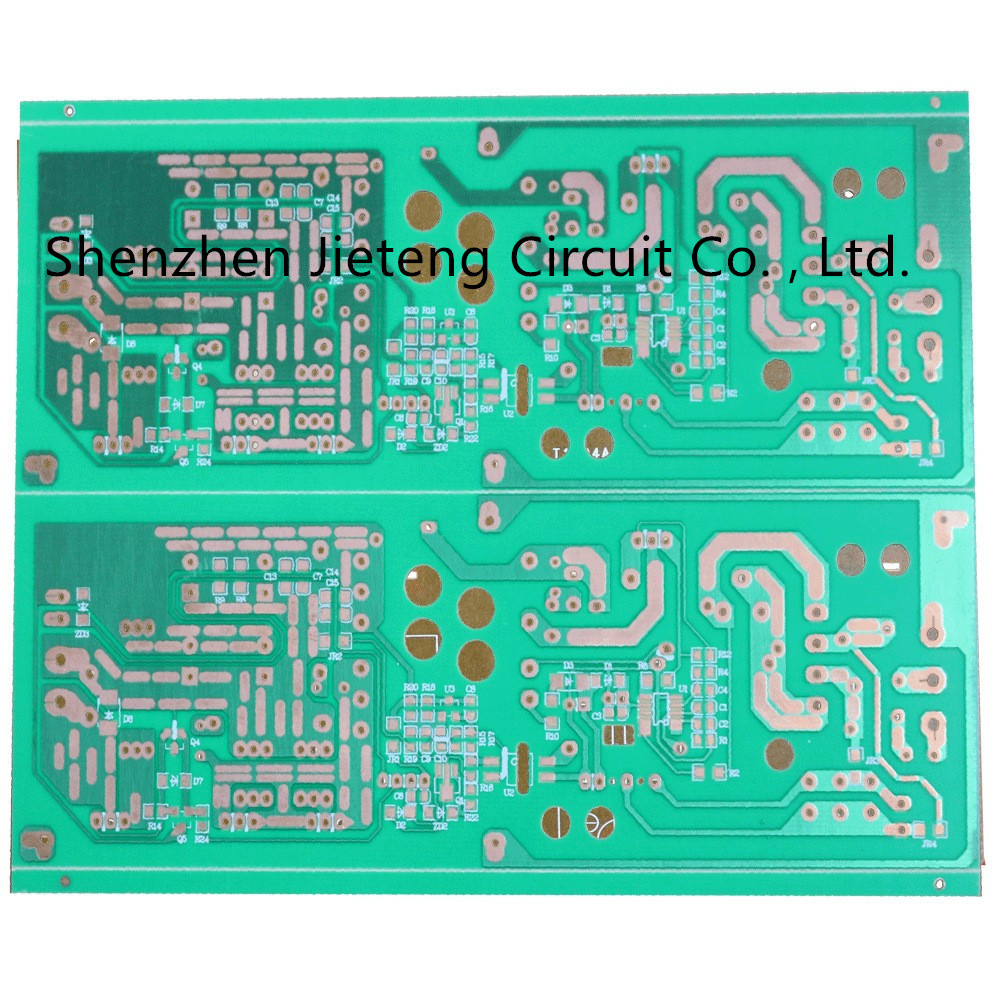

CEM3 Papan Sirkuit Cetak Kustom Papan PCB Elektronik HASL Finish
| Tempat asal | Guangdong, Cina |
|---|---|
| Nama merek | JIETENG |
| Sertifikasi | ISO/TS16949/RoHS/TS16949 |
| Nomor model | PCBA |
| Kuantitas min Order | bisa dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | batin dalam tas gelembung dan luar dalam karton standar internasional |
| Waktu pengiriman | 5-10 hari untuk pengiriman |
| Syarat-syarat pembayaran | bisa dinegosiasikan |
| Menyediakan kemampuan | 500000 Potongan/potongan per Bulan |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Min. Min. hole size ukuran lubang | 6mil, bor laser 4mil | Min. Ukuran Lubang 6mil, bor laser 4mil Min. Jarak Baris 3mil Min. Lebar Garis | 3 juta |
|---|---|---|---|
| Ketebalan Papan | 1,6mm | Bahan | FR4/CEM-1/CEM-3/FR1/aluminium |
| Ketebalan tembaga | 1 ons | ||
| Menyoroti | CEM3 papan sirkuit cetak kustom,papan sirkuit cetak kustom HASL,papan PCB elektronik CEM3 |
||
Deskripsi Produk
Peralatan fotografi cerdas papan sirkuit PCB Bluetooth tertanam lubang buta papan sirkuit PCB
Detail penting
| TIDAK. | Barang | Spesifikasi |
| Kemampuan Manufaktur PCB | ||
| 1 | lapisan PCB | 1 hingga 48 lapisan |
| 2 | Jenis bahan papan PCB | CEM-1,FR4,Tinggi-TG FR4,ALU,CEM-3,Rogers,HDI,dll. |
| 3 | Dimensi maks | 600x480mm |
| 4 | Lebar garis minimum | 0,1 mm |
| 5 | Jarak minimal | 0,1 mm |
| 6 | Toleransi dimensi | ±0,1 mm |
| 7 | Diameter lubang min | 0,2 mm |
| 8 | Cakupan ketebalan papan PCB | 0,2 hingga 6,0 mm |
| 9 | Ketebalan tembaga minimum dalam lubang | 0,02mm |
| 10 | Ketebalan DK | 0,08 hingga 6,0 mm |
| 11 | Toleransi ukuran NPTH | ±0,025mm |
| 12 | Toleransi ukuran PTH | ±0,025mm |
| 13 | Toleransi dimensi | ±0,1 mm |
| 14 | Toleransi posisi lubang | 0,075mm |
| 15 | Ukuran lubang bor laser | 0,1 mm |
| 16 | Masker min soler | 0,01mm |
| 17 | Ukuran minimum cincin pemisah topeng solder | 0,05mm |
| 18 | Putar dan bungkus papan maks | ≤1% |
| 19 | Selesai diameter lubang | 0,2 hingga 6,0 mm |
| 20 | Tahan api | 94V-0 |
| 21 | Toleransi kontrol impedansi | ±5% |
| 22 | Ketebalan tembaga lapisan luar | 8,75 hingga 175um |
| 23 | Ketebalan tembaga lapisan dalam | 17,5 hingga 175um |
| 24 | Jenis topeng solder | Biru, Hijau, Hitam, Kuning, Merah, Putih |
| 25 | Permukaan akhir | ENIG, Pelapisan emas, Perendaman perak, Timah perendaman, dll. |
| 26 | Sertifikat | ISO9001, ISO14001, ISO14969 |
