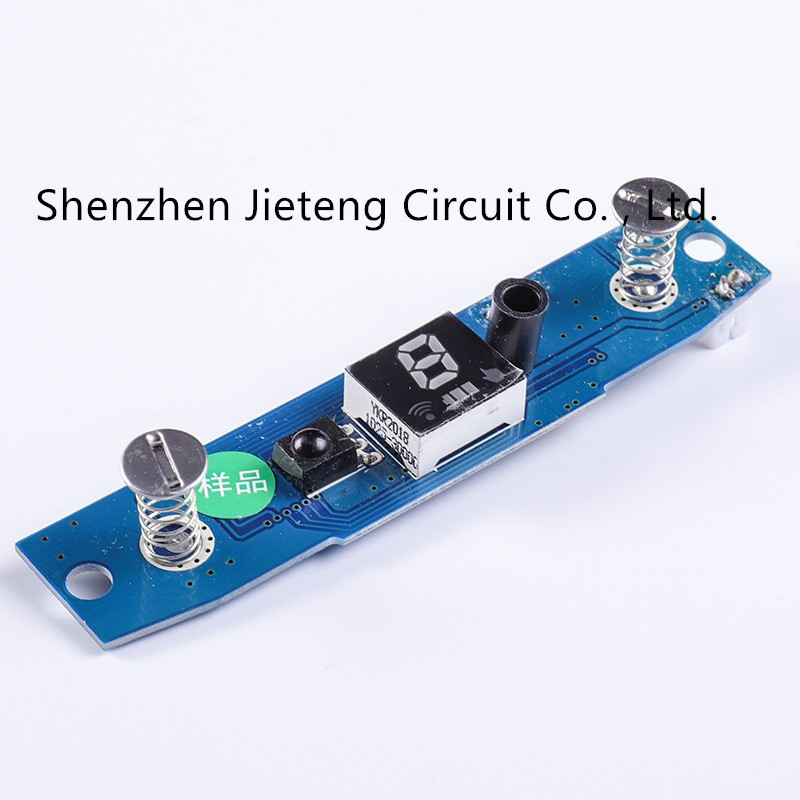

JIETENG FR4 CTI300 Layanan Perakitan Papan Sirkuit Cetak Multilayer
| Tempat asal | Guangdong, Cina |
|---|---|
| Nama merek | JIETENG |
| Sertifikasi | ISO/TS16949/RoHS/TS16949 |
| Nomor model | PCBA |
| Kuantitas min Order | bisa dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | 1.Inner: PCB: Vacuum Packing PCBA: ESD Packing 2.Outer: Karton ekspor standar 3.Paket yang disesuaik |
| Waktu pengiriman | 3-10 hariPengiriman dalam |
| Syarat-syarat pembayaran | bisa dinegosiasikan |
| Menyediakan kemampuan | 200000 Potongan/potongan Per Bulan |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Bahan dasar | FR-4, FR-4 | Ketebalan tembaga | 1/2 ons menit; 12 ons maks |
|---|---|---|---|
| Ketebalan Papan | 0,2mm-6mm(8mil-126mil) | Min. Min. line width lebar garis | 0,075mm(3mil) |
| Menyoroti | CTI300 Multilayer Printed Circuit Board,JIETENG Multilayer Printed Circuit Board,layanan perakitan papan sirkuit JIETENG |
||
Deskripsi Produk
Perekam data acara Pengembangan solusi PCBA APP menulis Papan Frekuensi Tinggi PCB
Detail penting
| Kapasitas Pembuatan PCB | |
| Barang | Spesifikasi |
| Bahan | FR-4,FR1,FR2;CEM-1, CEM-3, Rogers,Teflon, Arlon, Basis Aluminium, Basis Tembaga, Keramik, Peralatan Makan, dll. |
| Perkataan | Tg CCL Tinggi Tersedia(Tg>=170℃) |
| Selesai Ketebalan Papan | 0,2 mm-6,00 mm(8mil-126mil) |
| Permukaan Selesai | Jari emas (> = 0,13um), Emas Perendaman (0,025-0075um), Pelapisan Emas (0,025-3,0um), HASL (5-20um), OSP (0,2-0,5um) |
| Membentuk | Rute,Memukul,V-cut,Talang |
| Pengobatan permukaan | Topeng Solder (hitam, hijau, putih, merah, biru, ketebalan> = 12um, Blok, BGA) |
| Layar sutra (hitam, kuning, putih) | |
| Kupas masker (merah, biru, tebal>=300um) | |
| Inti Minimal | 0,075mm(3mil) |
| Ketebalan Tembaga | 1/2 ons menit;12oz maks |
| Min Trace Width & Line Spacing | 0,075mm/0,075mm(3 juta/3 juta) |
| Diameter Lubang Min untuk Pengeboran CNC | 0,1mm(4mil) |
| Diameter Lubang Min untuk Meninju | 0,6mm(35mil) |
| Ukuran panel terbesar | 610mm * 508mm |
| Posisi Lubang | +/-0,075mm(3mil) Pengeboran CNC |
| Lebar Konduktor (W) | +/-0,05mm(2mil) atau +/-20% dari aslinya |
| Diameter Lubang (H) | PTHL:+/-0,075mm(3mil) |
| Non PTHL:+/- 0,05mm(2mil) | |
| Garis Besar Toleransi | +/- 0,1mm(4 juta)Perutean CNC |
| Bengkok & Putar | 0,70% |
| Ketahanan Isolasi | 10Kohm-20Mohm |
| Daya konduksi | <50ohm |
| Uji Tegangan | 10-300V |
| Ukuran Panel | 110 x 100mm (min) |
| 660 x 600mm (maks) | |
| Misregistrasi berlapis-lapis | 4 lapisan: maks 0,15mm(6mil). |
| 6 lapisan: maks 0,25mm(10mil). | |
| Jarak minimum antara tepi lubang ke pola sirkuit lapisan dalam | 0,25mm(10mil) |
| Jarak minimum antara garis papan ke pola sirkuit lapisan dalam | 0,25mm(10mil) |
| Toleransi ketebalan papan |
4 lapisan: +/- 0,13mm(5mil) |
