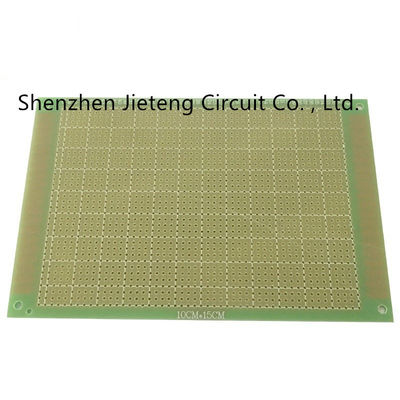

Produksi Batch M4 M6 Flex PCB Prototipe Layanan Perakitan SMT

  • Batch Production M4 M6 Flex PCB Prototype SMT Assembly Service
Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model PCBA
Kuantitas min Order bisa dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum batin, karton standar luar
Waktu pengiriman 5-8 hari untuk pengiriman
Syarat-syarat pembayaran bisa dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nama Papan Kontrol Elektronik OEM Jumlah lapisan 6-Lapisan
Melayani Layanan turnkey satu atap Lapisan 1-6 lapisan
Menyoroti

Prototipe PCB fleksibel M6

,

prototipe PCB fleksibel SMT

,

layanan perakitan PCB smt
Tinggalkan pesan
Deskripsi Produk

Desain pengembangan papan sirkuit PCB blower PCB produksi batch plug-in layanan satu atap PCBA

Detail penting

Detail penting
Nomor model:
papan PCB
Tempat asal:
Guangdong, Cina
Nama merk:
JIETENG
Bahan dasar:
FR4, FR4/TG Tinggi FR-4/M4/ M6/Rogers/Nelco/Isola
Ketebalan tembaga:
0,5-10oz
Ketebalan papan:
0,4-6,5mm
Min.Ukuran Lubang:
0,1-6,5mm
Min.Lebar Garis:
3 juta
Min.Penspasian Baris:
3 juta
Finishing Permukaan:
ENIG,HASL,OSP,ENEPIG
Ukuran papan:
Ukuran pembuat PCB
Kata kunci:
pembuat PCB
Lapisan Maks:
60L
Standar PCB:
IPC-A-600
Topeng solder:
Hijau, Hitam, Biru, Merah, Matt Hijau
Legenda:
Putih, Hitam, Merah, Kuning
Kutipan produk:
Dalam 2 Jam
Melayani:
Layanan teknis 24 Jam
Pengiriman sampel:
Dalam 24 jam
Tes QC:
tes 100%.






























Barang KAKU MELENTURKAN KAKU-FLEX
Lapisan Maks 60L 8L 36L
Jejak Min Lapisan Dalam/Ruang 3/3 juta 3/3 juta 3/3 juta
Out Layer Min Trace/Space 3/3 juta 3,5/4 juta 3,5/4 juta
Lapisan Dalam Max Tembaga 6oz 2oz 6oz
Out Layer Max Tembaga 6oz 2oz 3oz
Pengeboran Mekanis Min 0,15mm 0,1 mm 0,15mm
Pengeboran Laser Min 0,1 mm 0,1 mm 0,1 mm
Rasio Aspek (Pengeboran Mekanis) 20:1 10:1 12:1
Rasio Aspek (Pengeboran Laser) 1:1 / 1:1
Tekan Toleransi Fit Hole ±0,05mm ±0,05mm ±0,05mm
Toleransi PTH ±0,075mm ±0,075mm ±0,075mm
Toleransi NPTH ±0,05mm ±0,05mm ±0,05mm
Toleransi Countersink ±0,15mm ±0,15mm ±0,15mm
Ketebalan Papan 0,4-8mm 0,1-0,5mm 0,4-3mm
Toleransi Ketebalan Papan (<1.0mm) ±0,1 mm ±0,05mm ±0,1 mm
Toleransi Ketebalan Papan (≥1.0mm) ±10% / ±10%
Toleransi Impedansi Berakhir Tunggal:±5Ω(≤50Ω),±7%(>50Ω) Berakhir Tunggal:±5Ω(≤50Ω),±10%(>50Ω) Berakhir Tunggal:±5Ω(≤50Ω),±10%(>50Ω)
Diferensial:±5Ω(≤50Ω),±7%(>50Ω) Diferensial:±5Ω(≤50Ω),±10%(>50Ω) Diferensial:±5Ω(≤50Ω),±10%(>50Ω)
Ukuran Papan Min 10*10mm 5*10mm 10*10mm
Ukuran Papan Maks 22,5*30 inci 9*14 inci 22,5*30 inci
Toleransi Kontur ±0,1 mm ±0,05mm ±0,1 mm
Min BGA 7 juta 7 juta 7 juta
SMT min 7 * 10 juta 7 * 10 juta 7 * 10 juta
Pengobatan permukaan ENIG, Gold Finger, Immersion Silver, Immersion Tin, HASL(LF),OSP,ENEPIG,Flash Gold;Pelapisan emas keras ENIG, Gold Finger, Immersion Silver, Immersion Tin, HASL(LF),OSP,ENEPIG,Flash Gold;Pelapisan emas keras ENIG, Gold Finger, Immersion Silver, Immersion Tin, HASL(LF),OSP,ENEPIG,Flash Gold;Pelapisan emas keras
Topeng solder Hijau, Hitam, Biru, Merah, Matt Hijau Topeng Solder Hijau/PI Hitam/PI Kuning Hijau, Hitam, Biru, Merah, Matt Hijau
Izin Topeng Solder Min 1,5 juta 3 juta 1,5 juta
Bendungan Topeng Solder Min 3 juta 8 juta 3 juta
Legenda Putih, Hitam, Merah, Kuning Putih, Hitam, Merah, Kuning Putih, Hitam, Merah, Kuning
Lebar/Tinggi Legenda Min 4/23 juta 4/23 juta 4/23 juta
Saring Lebar Fillet / 1,5 ± 0,5 mm 1,5 ± 0,5 mm
Membungkuk & Memutar 0,30% / 0,05%
