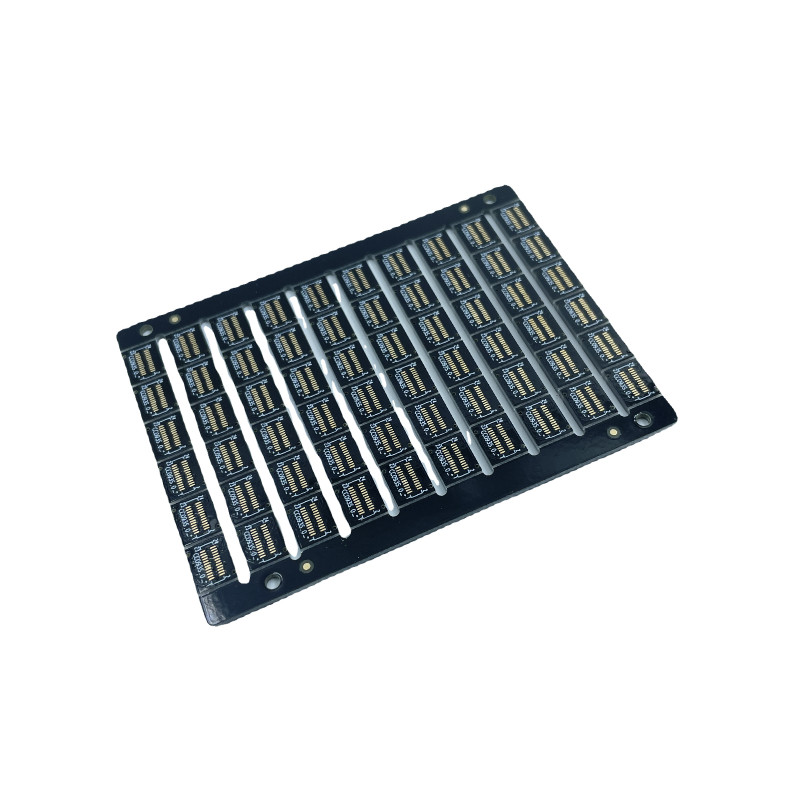

Peralatan Medis HDI Blind Hole PCB Pemrosesan Presisi Tinggi

  • Medical Equipment HDI Blind Hole PCB High Precision Processing
Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model Rogers
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum dalam karton kosong
Waktu pengiriman 5-8 hari pengiriman
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Warna topeng solder Hijau Aplikasi Perangkat Elektronik
Melayani Majelis SMT PCB Warna Silkscreen Putih
Penggunaan Kontrol industri Bahan dasar FR4
Menyoroti

Peralatan Medis PCB Lubang Buta

,

PCB Lubang Buta HDI

,

PCB Frekuensi Tinggi 1.6mm
Tinggalkan pesan
Deskripsi Produk

Penjualan langsung pabrik peralatan medis PCB HDI papan lubang buta pemrosesan PCB presisi tinggi

Dengan Departemen Profesional Kami, Kami Dapat Menawarkan:

  1. Desain PCB
  2. Pembuatan PCB: PFile CB atau file Gerber diperlukan
  3. Majelis PCBA SMD SMT:Daftar bom diperlukan
  4. Desain Elektronik
  5. Rekayasa Balik - Salinan PCB, Klon PCB, Dekode IC
  6. Pengadaan Komponen
  7. Uji Produk Jadi PCB PCBA
  8. Produksi massal
  9. Manufaktur Kontrak Produksi
  10. NDA - Perjanjian Kerahasiaan
Detail penting
Nomor model:
K14-026
Jenis:
Pembuatan PCB
Tempat asal:
Guangdong, Cina
Nama merk:
TH
Jumlah Lapisan:
1-8 lapisan
Bahan dasar:
FR4
Ketebalan tembaga:
1oz
Ketebalan papan:
1,6mm
Min.Ukuran Lubang:
0,2 mm
Min.Lebar Garis:
0,1 mm
Min.Penspasian Baris:
0,1 mm
Finishing Permukaan:
Hasl bebas timah, Enig
Ukuran papan:
PCB Sisi Ganda
Topeng solder:
Hijau Hitam
Layar sutra:
Putih
Tes:
Uji Probe Terbang, Uji-rig
Aplikasi:
Perangkat Elektronik








Barang Spesifikasi
1 Jumlah Lapisan 1-80 Lapisan (standar)
2 Bahan FR4, Aluminium, FPC
3 Permukaan Selesai HASL(LF), Pelapisan emas, Enig, Emas perendaman,Timah Perendaman, OSP
4 Selesai Ketebalan Papan 0,2mm-6,00 mm(8mil-126mil)
5 Ketebalan Tembaga 1/2 ons min;12 ons maks
6 Topeng solder Hijau / Hitam / Putih / Merah / Biru / Kuning
7 Lebar Min.Trace & Penspasian Garis 0,075mm/0,1mm(3mil/4mil)
8 Min.Lubang Diameter untuk Pengeboran CNC 0,1mm(4mil)
9 Min.Lubang Diameter untuk meninju 0.9mm(35mil)
10 Ukuran panel terbesar 610mm * 508mm
11 Posisi Lubang +/-0,075mm(3mil) Pengeboran CNC
12 Lebar Konduktor (W) 0,05mm(2mil)atau;+/-20% dari karya seni asli
13 Diameter Lubang (H) PTH L:+/-0,075mm(3mil);Non-PTH L:+/-0,05mm(2mil)
14 Garis Besar Toleransi 0,125mm(5mil) Perutean CNC;+/- 0,15mm(6mil) dengan Meninju
15 Bengkok & Putar 0,70%
16 Ketahanan Isolasi 10Kohm-20Mohm
17 Daya konduksi <50ohm
18 Uji Tegangan 10-300V
19 Ukuran Panel 110×100mm(min);660×600mm(maks)
20 Misregistrasi berlapis-lapis 4 lapisan: maks 0,15mm(6mil);6 lapisan:maks 0,25mm(10mil)
21 Min.spacing antara tepi lubang ke pola sirkuitdari lapisan dalam 0,25mm(10mil)
22 Min.spasi antara papan ouline ke sirkuitpoladari lapisan dalam 0,25mm(10mil)
23 Toleransi ketebalan papan 4 lapisan:+/-0,13mm(5mil);6 lapisan:+/-0,15mm(6mil)
24 Kontrol Impedansi +/-10%
25 Impendansi yang berbeda +-/10%



Peralatan Medis HDI Blind Hole PCB Pemrosesan Presisi Tinggi 0
