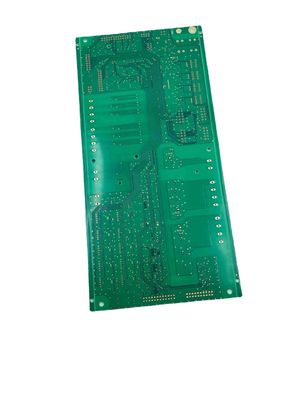

Fabrikasi Prototipe PCB Frekuensi Tinggi Elektronik Multilayer yang Disesuaikan

Tempat asal Guangdong, Cina
Nama merek JIETENG
Sertifikasi ISO/TS16949/RoHS/TS16949
Nomor model PCB
Kuantitas min Order Dapat dinegosiasikan
Harga negotiable
Kemasan rincian Kemasan vakum batin, karton standar luar
Waktu pengiriman 5-10 hari untuk pengiriman
Syarat-syarat pembayaran Dapat dinegosiasikan
Menyediakan kemampuan 150000 Meter Persegi/Meter Persegi per Tahun

Hubungi saya untuk sampel dan kupon gratis.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Topeng solder Green. Hijau. Red. Merah. Blue. Biru. White. Put Bahan FR4 CEM1 CEM3 Tinggi TG
Warna topeng solder Hijau / putih / kuning / hitam / biru / ungu Lapisan 1-40 ( ≥30 lapisan perlu ditinjau)
Aplikasi Industri/Medis/Konsumen elektronik
Menyoroti

PCB Frekuensi Tinggi Elektronik

,

PCB Frekuensi Tinggi Multilayer

,

Prototipe PCB Khusus CEM1

Tinggalkan pesan
Deskripsi Produk

papan sirkuit prototipe PCB yang disesuaikan fabrikasi papan PCB elektronik manufaktur PCB multilayer



Detail penting
Nomor model:
PCB-20
Jenis:
PCB multilayer
Tempat asal:
Guangdong, Cina
Nama merk:
JIETENG
Jumlah Lapisan:
40 lapis
Bahan dasar:
FR4/TG Tinggi FR-4/M4/ M6/Rogers/Nelco/Isola
Ketebalan tembaga:
1 - 4OZ
Ketebalan papan:
0,2 - 4mm
Min.Ukuran Lubang:
0,15mm
Min.Lebar Garis:
0,1 mm
Min.Penspasian Baris:
0,1 mm
Finishing Permukaan:
OSP, Immersion Gold, Immersion Tin, Immersion Ag
Ukuran papan:
25*15mm
pembukaan penahan solder minimum:
1,5 juta
jembatan penahan solder minimum:
3 juta
Rasio aspek maksimum:
10:01
akurasi kontrol impedansi:
±8%
ukuran papan maksimum:
630 * 1100mm
lapisan maksimum:
40
Sertifikat:
ISO9001, ISO16949, ROHS
Pengobatan permukaan:
OSP, Immersion Gold, Immersion Tin, Immersion Ag







Barang RPCB HDI
linewidth / spasi minimum 3MIL/3MIL(0,075mm) 2MIL/2MIL(0,05MM)
diameter lubang minimal 6MIL(0,15MM) 6MIL(0,15MM)
pembukaan penahan solder minimum (satu sisi) 1,5MIL(0,0375MM) 1,2MIL(0,03MM)
jembatan penahan solder minimum 3MIL(0,075MM) 2,2MIL(0,055MM)
rasio aspek maksimum (ketebalan/diameter lubang) 10:1 8:1
akurasi kontrol impedansi +/-8% +/-8%
ketebalan selesai 0,3-3,2MM 0,2-3,2MM
ukuran papan maksimum 630MM * 620MM 620MM * 544MM
ketebalan tembaga jadi maksimum 6OZ(210UM) 2OZ(70UM)
ketebalan papan minimal 6MIL(0,15MM) 3MIL(0,076MM)
lapisan maksimum 14 层 12 层
Pengobatan permukaan HASL-LF,OSP, Immersion Gold, Immersion Tin, Immersion Ag

Perendaman Emas, OSP, emas perendaman selektif,

cetak karbon

Ukuran lubang laser min/maks / 3MIL / 9,8MIL
toleransi ukuran lubang laser / 10%
