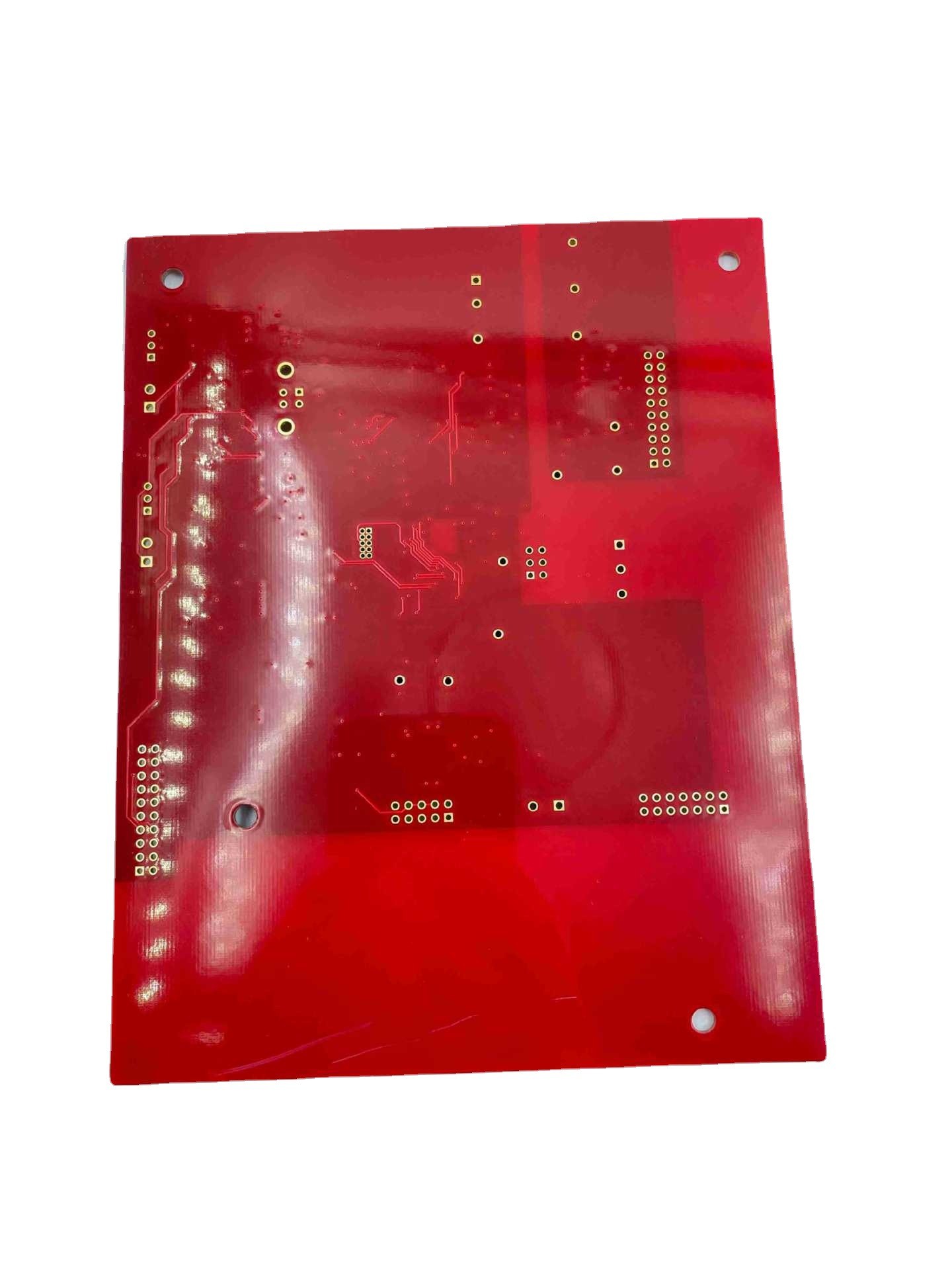

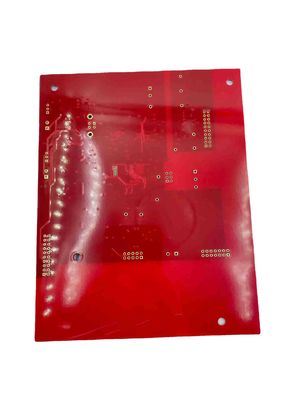

HASL Surface Finish FR4 6 Lapisan Papan PCB Ketebalan Tembaga 8OZ
| Tempat asal | Cina |
|---|---|
| Nama merek | JIETENG |
| Sertifikasi | ISO/TS16949/RoHS/TS16949 |
| Nomor model | FR4 |
| Kuantitas min Order | Dapat dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | Karton kosong, dikemas vakum |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | Dapat dinegosiasikan |
| Menyediakan kemampuan | 360000 meter persegi/tahun |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Ketebalan papan | 3.0mm | Ketebalan Tembaga | 8OZ |
|---|---|---|---|
| Lapisan | 6Lapisan | Bahan | FR4 |
| Min. Ukuran Lubang | 0,2 mm | Min. Spasi Baris | 0,1 mm |
| Min. Lebar Garis | 0,1 mm | nama Produk | Papan Sirkuit Hibrid |
| Warna Silkscreen | Putih | Warna topeng solder | merah |
| Permukaan akhir | HASL | ||
| Menyoroti | FR4 6 Lapisan Papan PCB,Papan PCB HASL 6 Lapisan,Papan PCB Tembaga FR4 8OZ |
||
Deskripsi Produk
Ketebalan papan 6 lapis 3.0MM ketebalan tembaga 8OZ timah semprot permukaan
Papan memiliki ketebalan 3.0MM, yang relatif tebal dibandingkan dengan PCB standar.Untuk aplikasi dengan tuntutan arus tinggi atau di mana pembuangan panas yang efektif diperlukan
Ketebalan tembaga 8OZ juga relatif tebal, dan sering digunakan dalam aplikasi yang membutuhkan daya tinggi atau resistansi rendah.
Papan memiliki enam lapisan, memungkinkan desain sirkuit yang lebih kompleks dan kepadatan komponen yang lebih tinggi.Papan enam lapis juga dapat memberikan integritas sinyal yang lebih baik karena memungkinkan lebih banyak opsi perutean dan pemisahan yang lebih baik antara lapisan sinyal dan daya.
Penyemprotan timah permukaan memberikan lapisan timah pada jejak tembaga untuk membantu melindunginya dari korosi dan oksidasi.Perawatan permukaan ini juga meningkatkan kemampuan solder yang baik, yang penting untuk sambungan solder yang andal.
Kombinasi papan tebal, lapisan tembaga tebal, dan lapisan timah semprot menunjukkan bahwa papan dirancang untuk aplikasi daya tinggi yang memerlukan resistansi rendah dan sambungan solder yang andal.
| Barang | kemampuan |
| Bahan dasar | FR-4, TG Tinggi FR-4, Bahan Bebas Halogen, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, Basis aluminium, Teflon, PI, dll |
| Lapisan | 1-60 |
| Ketebalan tembaga dalam / luar jadi | 0,5-6OZ |
| Ketebalan papan jadi | 0.2-7.0mm(≤0.2mm perlu ditinjau),≤0.4mm untuk HASL |
| Ketebalan papan≤1.0mm: +/- 0.1mm 1Ketebalan papan>2.0mm: +/-8% |
|
| Ukuran panel maks | ≤2sisiPCB: 600*1500mm Multilayer PCB: 500 * 1200mm |
| Jarak/lebar jalur konduktor minimum | Lapisan dalam: ≥3/3mil Lapisan luar: ≥3,5/3,5 juta |
| Ukuran lubang min | Lubang mekanis: 0,15mm Lubang laser: 0,1mm |
| Pengeboran presisi: pengeboran pertama Pengeboran pertama: 1mil Pengeboran kedua: 4 juta |
|
| Warpage | Ketebalan papan≤0.79mm: β≤1.0% 0,80≤Ketebalan papan≤2,4mm: β≤0,7% Ketebalan papan≥2.5mm: β≤0.5% |
| Impedansi Terkendali | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (perlu ditinjau) |
| Rasio Aspek | 15:01 |
| Cincin las min | 4 juta |
| Jembatan topeng solder minimum | ≥0,08mm |
| Memasukkan kemampuan vias | 0,2-0,8 mm |
| Toleransi lubang | PTH: +/- 3 juta NPTH: +/-2 juta |
| Profil garis besar | Rout/V-cut/Jembatan/Lubang stempel |
| Warna topeng solder | Hijau, kuning, hitam, biru, merah, putih, hijau matte |
| Warna tanda komponen | putih, kuning, hitam |
Shenzhen Jieteng Circuit Co., Ltd. adalah produsen PCB tepercaya dan andal yang didedikasikan untuk menyediakan PCB berkualitas tinggi yang memenuhi kebutuhan spesifik pelanggan.Perusahaan mengadopsi peralatan dan teknologi manufaktur canggih, dan memiliki sekelompok insinyur dan teknisi berpengalaman yang bekerja sama dengan pelanggan untuk memastikan bahwa PCB mereka sesuai dengan kebutuhan mereka.
Selain komitmennya terhadap kualitas, Jeton Circuits Co., Ltd. sangat menekankan pada layanan pelanggan.Perusahaan bekerja sama dengan pelanggan untuk memberikan solusi dan dukungan individu di seluruh proses pembuatan PCB, mulai dari desain hingga pengiriman.Dedikasi terhadap kepuasan pelanggan ini telah membantu perusahaan menjadi mitra terkemuka dan andal untuk bisnis dan organisasi yang membutuhkan PCB berkualitas tinggi.
