Ketebalan 1.6mm FR4 Bahan 2 Lapisan Papan PCB Topeng Solder Hijau
| Tempat asal | Cina |
|---|---|
| Nama merek | JIETENG |
| Sertifikasi | ISO/TS16949/RoHS/TS16949 |
| Nomor model | FR4 |
| Kuantitas min Order | Dapat dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | Karton kosong, dikemas vakum |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | Dapat dinegosiasikan |
| Menyediakan kemampuan | 360000 meter persegi/tahun |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Ketebalan Tembaga | 1oz | Lapisan | 2 |
|---|---|---|---|
| Bahan | FR4 | Ukuran Lubang Min | 0,2 mm |
| Jarak Baris Min | 0,1 mm | Lebar Garis Min | 0,1 mm |
| Garis Besar Toleransi | +/- 0,2mm | Warna Silkscreen | Putih |
| Warna topeng solder | hijau | Ketebalan | 1,6mm |
| Jenis | Papan Sirkuit Cetak Multilayer | ||
| Menyoroti | FR4 Material 2 Layer PCB Board,Tebal 1.6mm 2 Layer PCB Board,TS16949 Multilayer Printed Circuit Board |
||
Deskripsi Produk

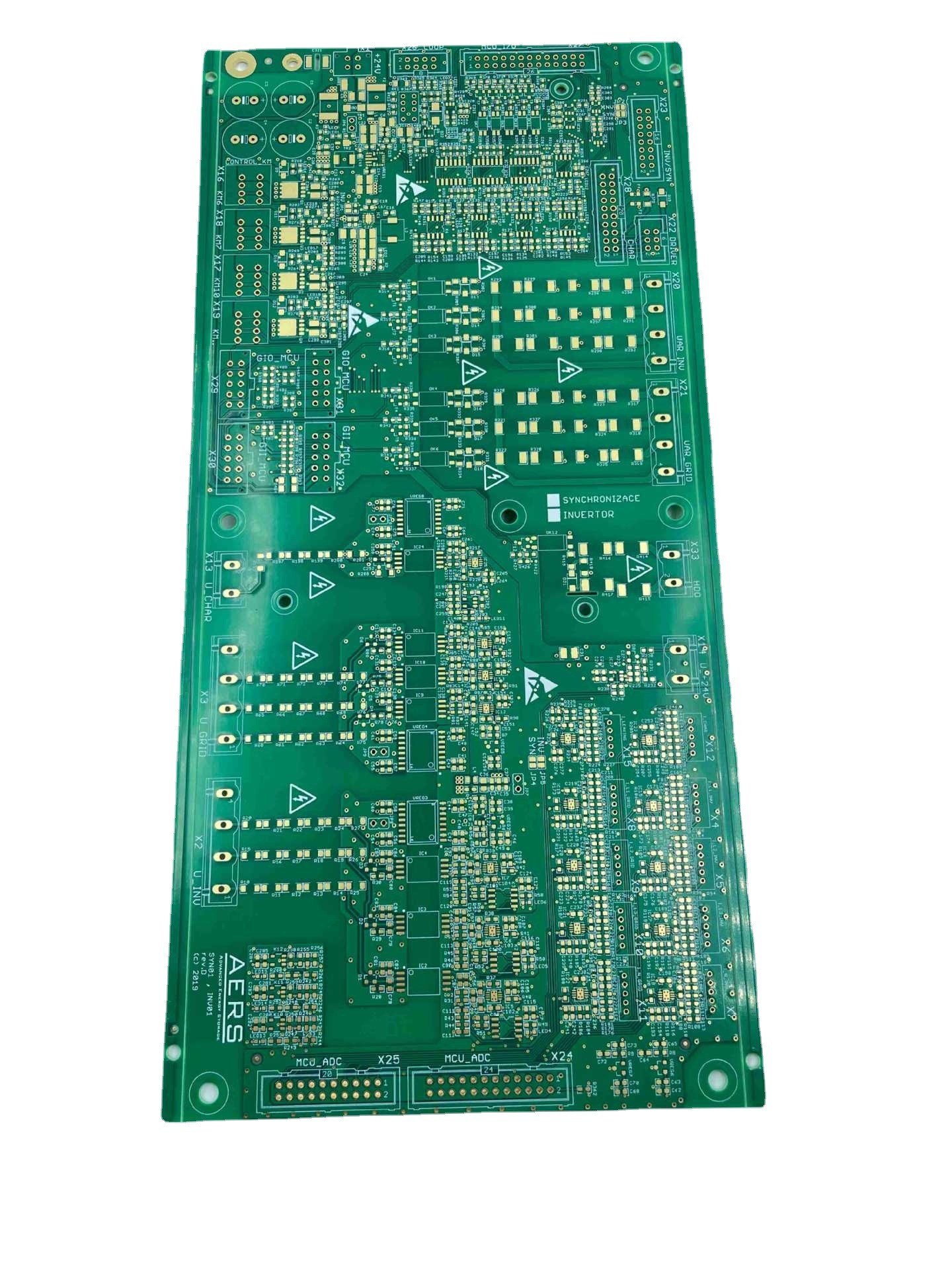

Papan FR4 2 lapis, minyak hijau masker solder, emas perendaman permukaan
Berikut adalah beberapa detail tentang papan 2 lapis FR4 dengan topeng solder hijau dan emas perendaman permukaan:
Papan terbuat dari bahan FR4, yang merupakan bahan laminasi epoksi yang diperkuat kaca umum yang banyak digunakan dalam pembuatan PCB.
Papan memiliki dua lapisan, yang berarti memiliki dua lapisan bahan konduktif yang dipisahkan oleh lapisan isolasi.Papan dua lapis sering digunakan di sirkuit yang lebih sederhana atau di mana biaya menjadi perhatian.
Papan memiliki topeng solder hijau, yang merupakan jenis lapisan pelindung yang diterapkan pada papan untuk melindungi jejak tembaga dan mencegah jembatan solder.Warna hijau adalah warna standar yang digunakan dalam pembuatan PCB.
Papan ini memiliki lapisan emas pencelupan permukaan, yang merupakan jenis lapisan permukaan yang memberikan permukaan rata dan rata yang ideal untuk penyolderan.Lapisan emas perendaman juga melindungi jejak tembaga di papan dari oksidasi dan korosi.
Secara keseluruhan, papan FR4 2 lapis dengan topeng solder hijau dan emas perendaman permukaan ini adalah papan standar yang dirancang untuk sirkuit sederhana atau di mana biaya menjadi perhatian.Papan telah dilapisi dengan topeng solder hijau untuk melindungi jejak tembaga dan telah selesai dengan permukaan emas perendaman untuk memberikan permukaan kontak yang andal dan tahan korosi untuk koneksi eksternal.
| Barang | kemampuan |
| Bahan dasar | FR-4, TG Tinggi FR-4, Bahan Bebas Halogen, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, Basis aluminium, Teflon, PI, dll |
| Lapisan | 1-60 |
| Ketebalan tembaga dalam / luar jadi | 0,5-6OZ |
| Ketebalan papan jadi | 0.2-7.0mm(≤0.2mm perlu ditinjau),≤0.4mm untuk HASL |
| Ketebalan papan≤1.0mm: +/- 0.1mm 1Ketebalan papan>2.0mm: +/-8% |
|
| Ukuran panel maks | ≤2sisiPCB: 600*1500mm Multilayer PCB: 500 * 1200mm |
| Jarak/lebar jalur konduktor minimum | Lapisan dalam: ≥3/3mil Lapisan luar: ≥3,5/3,5 juta |
| Ukuran lubang min | Lubang mekanis: 0,15mm Lubang laser: 0,1mm |
| Pengeboran presisi: pengeboran pertama Pengeboran pertama: 1mil Pengeboran kedua: 4 juta |
|
| Warpage | Ketebalan papan≤0.79mm: β≤1.0% 0,80≤Ketebalan papan≤2,4mm: β≤0,7% Ketebalan papan≥2.5mm: β≤0.5% |
| Impedansi Terkendali | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (perlu ditinjau) |
| Rasio Aspek | 15:01 |
| Cincin las min | 4 juta |
| Jembatan topeng solder minimum | ≥0,08mm |
| Memasukkan kemampuan vias | 0,2-0,8 mm |
| Toleransi lubang | PTH: +/- 3 juta NPTH: +/-2 juta |
| Profil garis besar | Rout/V-cut/Jembatan/Lubang stempel |
| Warna topeng solder | Hijau, kuning, hitam, biru, merah, putih, hijau matte |
| Warna tanda komponen | putih, kuning, hitam |
| Pengobatan permukaan | OSP: 0,2-0,5um HASL: 2-40um HASL bebas timah: 2-40um ENIG: Au 1-10U'' ENEPIG: PB 2-5U''/ Au 1-8U'' Timah Perendaman: 0,8-1,5um Perendaman perak: 0,1-1,2um Masker biru yang bisa dikupas Tinta karbon Pelapisan emas: Au 1-150U'' |
| Uji-E | Penguji probe terbang: 0,4-6,0 mm, maks 19,6 * 23,5 inci |
| Jarak minimal dari alas uji ke tepi papan: 0,5 mm | |
| Resistensi konduktif minimum: 5 Ω | |
| Resistansi isolasi maksimum: 250 MΩ | |
| Tegangan uji maks: 500 V | |
| Min diameter alas uji: 6 juta | |
| Min test pad ke jarak pad: 10 mil | |
|
Arus uji maks: 200 MA
|
Shenzhen Jieteng Circuit Co., Ltd. adalah produsen PCB yang andal dan bereputasi baik dengan fokus kuat pada kualitas dan inovasi.Perusahaan menggunakan peralatan dan teknik manufaktur canggih untuk memastikan PCB-nya memenuhi standar tertinggi.Perusahaan memiliki tim insinyur dan teknisi berpengalaman yang bekerja sama dengan pelanggan untuk memastikan bahwa PCB kami memenuhi persyaratan khusus mereka.
Seiring dengan komitmennya terhadap kualitas, perusahaan juga berkomitmen untuk memberikan layanan pelanggan yang prima.Jeton Circuit Co., Ltd. bekerja sama dengan pelanggan untuk memberikan solusi dan dukungan yang dipersonalisasi di seluruh proses pembuatan PCB mulai dari desain hingga pengiriman.
