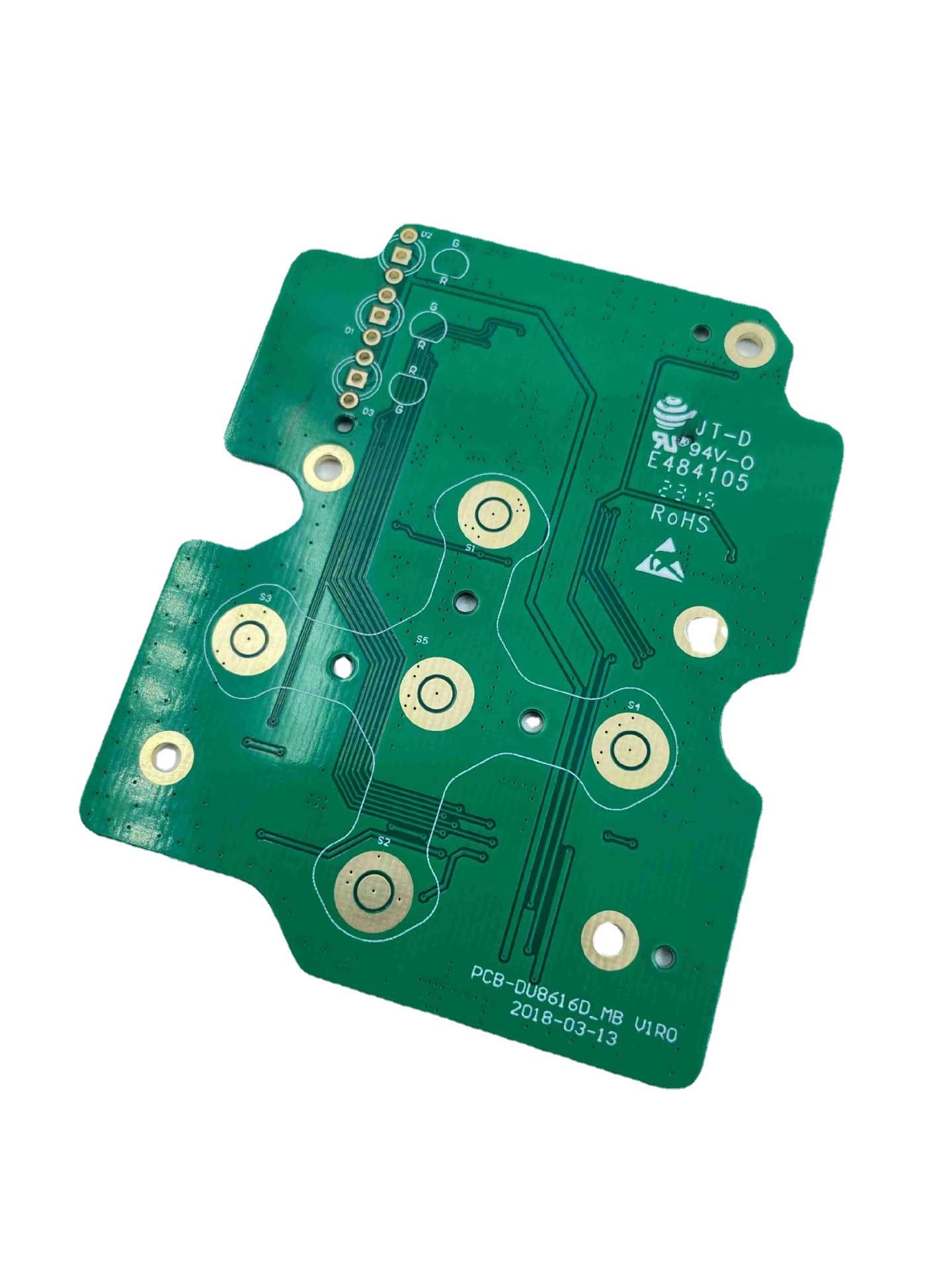

FR4 Multilayer Printed Circuit Board Immersion Gold di permukaan Rogers
| Tempat asal | Cina |
|---|---|
| Nama merek | JIETENG |
| Sertifikasi | ISO/TS16949/RoHS/TS16949 |
| Nomor model | FR4 |
| Kuantitas min Order | Dapat dinegosiasikan |
| Harga | negotiable |
| Kemasan rincian | Karton kosong, dikemas vakum |
| Waktu pengiriman | 5-8 hari kerja |
| Syarat-syarat pembayaran | Dapat dinegosiasikan |
| Menyediakan kemampuan | 360000 meter persegi/tahun |
Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Menyoroti | Papan Sirkuit Cetak Multilayer FR4,Papan Sirkuit Cetak Multilayer Bebas Halogen,Papan PCB 4 Lapisan Bebas Halogen |
||
|---|---|---|---|
Deskripsi Produk
Pencelupan emas pada permukaan papan Rogers 4350 plate 4 lapis
Berikut adalah beberapa detail tentang papan 4 lapis Rogers 4350 dengan sentuhan akhir imersi emas:
Papan ini terbuat dari bahan Rogers 4350, laminasi berperforma tinggi yang terkenal dengan sifat termal dan mekaniknya yang sangat baik.Rogers 4350 biasanya digunakan dalam aplikasi frekuensi tinggi seperti frekuensi radio dan rangkaian gelombang mikro.
Papan memiliki empat lapisan, yang berarti memiliki empat lapisan bahan konduktif yang dipisahkan oleh lapisan isolasi.Papan empat lapis biasanya digunakan dalam aplikasi yang membutuhkan kompleksitas lebih tinggi daripada papan dua lapis.
Papan memiliki lapisan emas perendaman, yang merupakan lapisan akhir yang memberikan permukaan rata dan rata yang sempurna untuk penyolderan.Permukaan emas perendaman juga melindungi jejak tembaga di papan dari oksidasi dan korosi.
Kombinasi bahan Rogers 4350 dengan sentuhan akhir emas perendaman menunjukkan bahwa papan ini dirancang untuk aplikasi frekuensi tinggi yang memerlukan kinerja dan keandalan tinggi.
| Barang | kemampuan |
| Bahan dasar | FR-4, TG Tinggi FR-4, Bahan Bebas Halogen, CEM-3, CEM-1, PTFE, Rogers, Arlon, Taconic, Basis aluminium, Teflon, PI, dll |
| Lapisan | 1-60 |
| Ketebalan tembaga dalam / luar jadi | 0,5-6OZ |
| Ketebalan papan jadi | 0.2-7.0mm(≤0.2mm perlu ditinjau),≤0.4mm untuk HASL |
| Ketebalan papan≤1.0mm: +/- 0.1mm 1Ketebalan papan>2.0mm: +/-8% |
|
| Ukuran panel maks | ≤2sisiPCB: 600*1500mm Multilayer PCB: 500 * 1200mm |
| Jarak/lebar jalur konduktor minimum | Lapisan dalam: ≥3/3mil Lapisan luar: ≥3,5/3,5 juta |
| Ukuran lubang min | Lubang mekanis: 0,15mm Lubang laser: 0,1mm |
| Pengeboran presisi: pengeboran pertama Pengeboran pertama: 1mil Pengeboran kedua: 4 juta |
|
| Warpage | Ketebalan papan≤0.79mm: β≤1.0% 0,80≤Ketebalan papan≤2,4mm: β≤0,7% Ketebalan papan≥2.5mm: β≤0.5% |
| Impedansi Terkendali | +/- 5 % Ω(<50Ω),+/-10%(≥50Ω),≥50Ω+/-5% (perlu ditinjau) |
| Rasio Aspek | 15:01 |
| Cincin las min | 4 juta |
| Jembatan topeng solder minimum | ≥0,08mm |
| Memasukkan kemampuan vias | 0,2-0,8 mm |
| Toleransi lubang | PTH: +/- 3 juta NPTH: +/-2 juta |
| Profil garis besar | Rout/V-cut/Jembatan/Lubang stempel |
| Warna topeng solder | Hijau, kuning, hitam, biru, merah, putih, hijau matte |
| Warna tanda komponen |
putih, kuning, hitam
|
Shenzhen Jieteng Circuit Co., Ltd. adalah produsen Papan Sirkuit Cetak (PCB) yang berlokasi di Shenzhen, Cina.Perusahaan ini berspesialisasi dalam produksi PCB berkualitas tinggi untuk berbagai aplikasi termasuk industri, otomotif, telekomunikasi, dan elektronik konsumen.
Perusahaan ini menawarkan berbagai solusi PCB termasuk PCB satu sisi, dua sisi dan multi-lapisan, serta PCB khusus untuk suhu tinggi, frekuensi tinggi, dan aplikasi lain yang menuntut.Kami juga menyediakan layanan tambahan seperti persiapan permukaan, aplikasi masker solder dan sablon.
Shenzhen Jieteng Circuit Co., Ltd. berkomitmen terhadap kualitas dan inovasi, perusahaan menggunakan peralatan dan teknologi manufaktur canggih untuk memastikan PCB mereka memenuhi standar tertinggi.Dengan tim insinyur dan teknisi berpengalaman, kami bekerja sama dengan pelanggan kami untuk memastikan PCB kami memenuhi persyaratan khusus mereka.
Selain komitmennya terhadap kualitas, perusahaan sangat menekankan pada layanan pelanggan.Kami bekerja sama dengan pelanggan kami untuk memberikan solusi dan dukungan individual di seluruh proses pembuatan PCB mulai dari desain hingga pengiriman.
