RO4350B ENIG PCB Komunikasi untuk Antenna LiDAR Navigasi UL RoHS Compliant
Place of Origin | China Shen |
---|---|
Nama merek | JIETENG |
Sertifikasi | UL ROHS TS16949 |
Model Number | High frequency circuit board |
Kuantitas min Order | 20 pcs |
Harga | 10-55USD/piece |
Kemasan rincian | Karton kosong, dikemas vakum |
Delivery Time | 9-12 work days |
Syarat-syarat pembayaran | T/T, Serikat Barat, |
Supply Ability | 100pcs/day |

Hubungi saya untuk sampel dan kupon gratis.
ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xLegenda | Putih, Untuk Kedua Sisi | Sertifikat | UL, RoHS |
---|---|---|---|
Warna topeng solder | Hijau | Penggunaan | Cocok Untuk Komunikasi Antena |
Perbaikan permukaan | ENIG | Bahan baku | RO4350B |
Ketebalan Selesai | 0.8mm,+/-10% Toleransi | Ketebalan Tembaga | 1oz |
Menyoroti | PCB Komunikasi ENIG,RO4350B PCB Komunikasi,Antenna LiDAR Navigasi PCB |
Deskripsi produk:
Deskripsi produk:

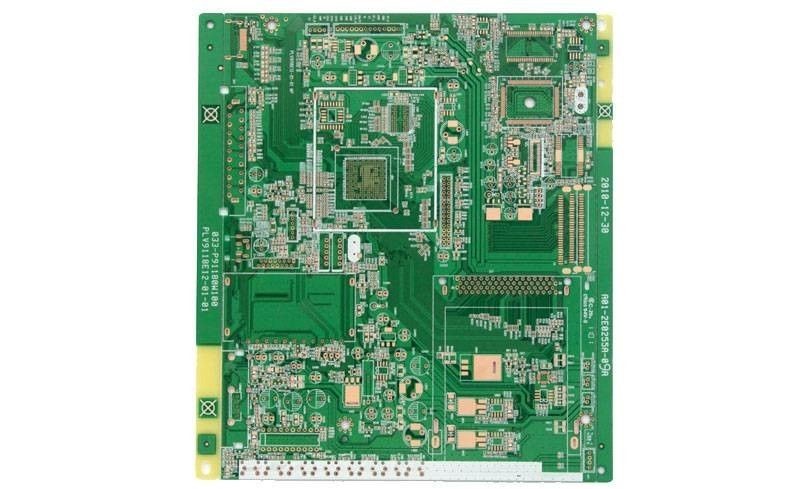

Papan sirkuit cetak multi-lapisan kami disertifikasi UL dan RoHS sesuai, membuat mereka pilihan yang aman dan ramah lingkungan.Ketebalan akhir dari papan sirkuit cetak multi-lapisan adalah 0.8mm dengan toleransi +/-10%. Cocok untuk komunikasi antena, transmisi sinyal LiDAR. Warna topeng solder hijau untuk penampilan yang indah.Papan sirkuit cetak multi-lapisan kami adalah pilihan yang sempurna untuk setiap sistem komunikasi.
Fitur:
- Nama produk: Multilayer Printed Circuit Board
- Ketebalan Selesai: 0,8mm, +/-10% Toleransi
- Warna topeng solder: Hijau
- Sertifikat: UL, RoHS
- Perbaikan permukaan: ENIG
- Penggunaan: Terapan untuk komunikasi antena LiDAR
Parameter teknis:
Atribut produk | Nilai |
Jenis | Multi-layer Printed Circuit Board |
Ketebalan Selesai | 0.8mm, +/-10% Toleransi |
Sertifikat | UL, RoHS,IATF16949 |
Legenda | Putih, Untuk Kedua Sisi |
Penggunaan | Berlaku pada komunikasi antena LiDAR |
Perbaikan permukaan | ENIG |
Bahan baku | RO4350B |
Warna topeng solder | Hijau |
Aplikasi:
Aplikasi:
Dirancang untuk komunikasi, papan sirkuit cetak multilayer ini sangat ideal untuk berbagai aplikasi dan skenario.
Perangkat komunikasi nirkabel: Papan sirkuit cetak multilayer ini dapat digunakan dalam perangkat komunikasi nirkabel seperti smartphone, tablet, dan laptop.Perangkat-perangkat ini membutuhkan papan sirkuit frekuensi tinggi yang dapat mengirimkan data dengan kecepatan tinggi dan menyediakan koneksi jaringan yang stabil.
Penyiaran dan televisi: Papan sirkuit cetak multilayer dapat digunakan dalam penyiaran dan televisi.Papan sirkuit frekuensi tinggi yang dapat mentransmisikan sinyal pada jarak jauh dan menyediakan koneksi yang stabil.
Industri kedirgantaraan: Papan sirkuit cetak multilayer dapat digunakan dalam industri kedirgantaraan.Perangkat-perangkat ini membutuhkan papan sirkuit frekuensi tinggi yang dapat menahan suhu ekstrim dan menyediakan koneksi yang stabil di lingkungan yang keras.
Peralatan medis: Papan sirkuit cetak multilayer dapat digunakan dalam peralatan medis.Perangkat-perangkat ini membutuhkan papan sirkuit frekuensi tinggi yang dapat menyediakan koneksi yang stabil dan dapat diandalkan untuk pemantauan dan pengobatan.
FAQ:
Q1. Informasi apa yang dibutuhkan untuk penawaran PCB?
A: Berkas Gerber dan persyaratan teknis, seperti bahan PCB, ketebalan, permukaan tembaga, warna topeng dan layar sutra, dll.)
Q2. Format file apa yang diterima untuk produksi PCB?
A: Berkas Gerber: CAM350 berkas PCB: Protel 99SE, PADS, CAD, Altium Designer
P3: Apakah file saya aman?
A: File Anda benar-benar aman. Kami melindungi hak kekayaan intelektual pelanggan kami sepanjang proses. Semua file pelanggan tidak akan pernah dibagikan kepada pihak ketiga.
Q4. Berapa jumlah pesanan minimum?
A: Perusahaan kami tidak memiliki jumlah pesanan minimum. Kami dapat menangani batch kecil dan besar secara fleksibel.
Q5. Berapa biaya pengiriman?
A: Biaya pengiriman tergantung pada tujuan, berat, dan ukuran kemasan barang. Jika Anda membutuhkan kami untuk memberikan penawaran, harap beri tahu kami.
